Введение продукта

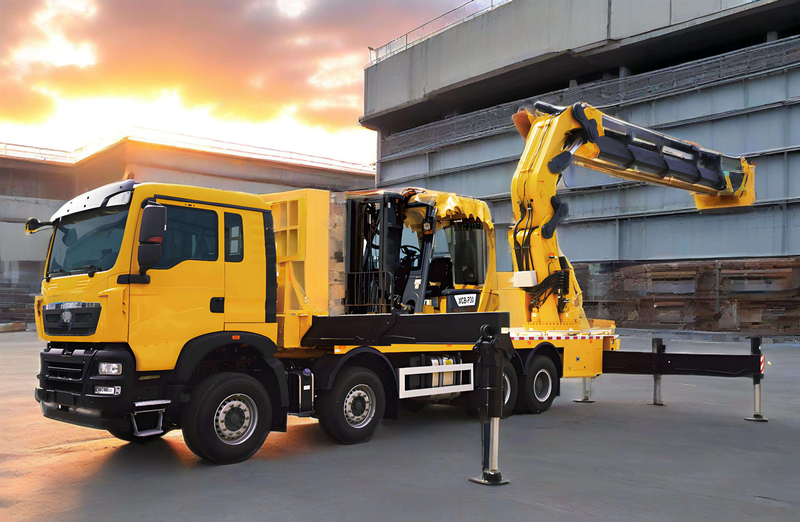

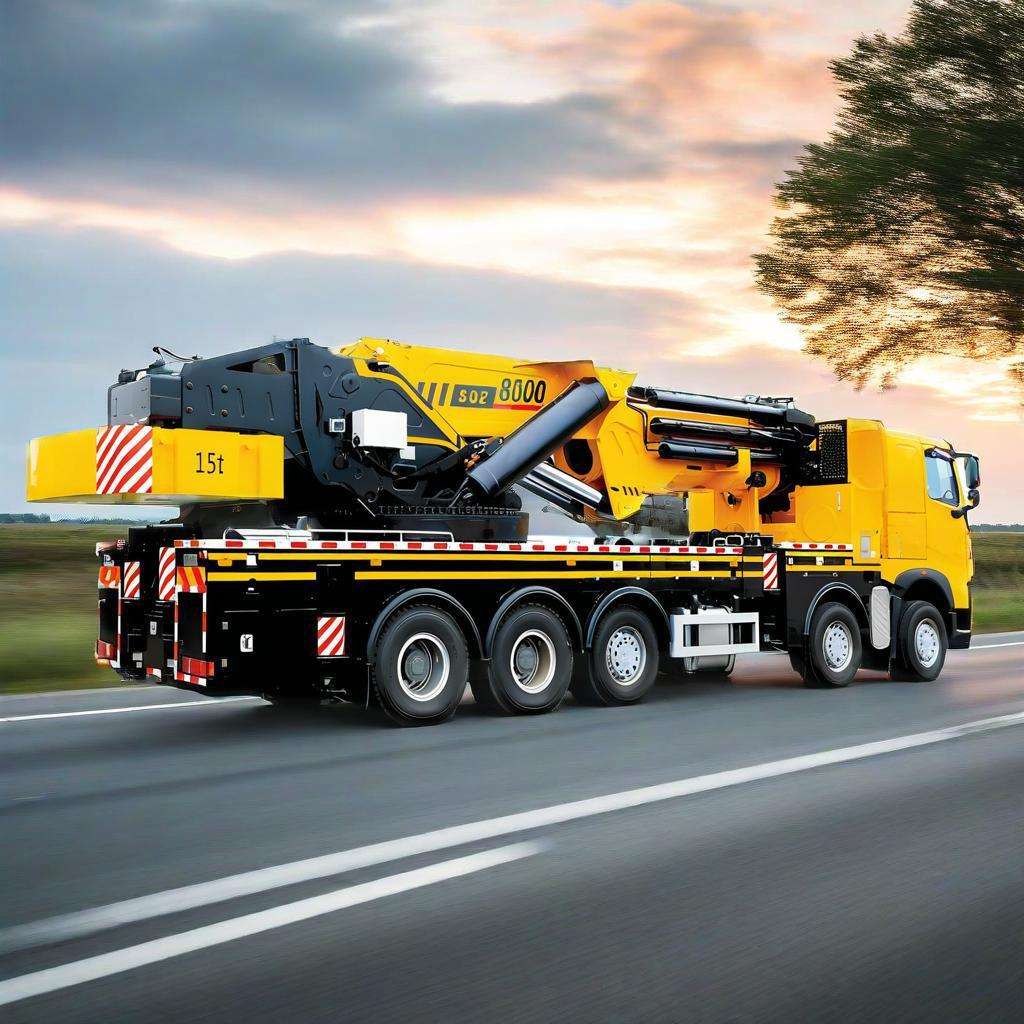

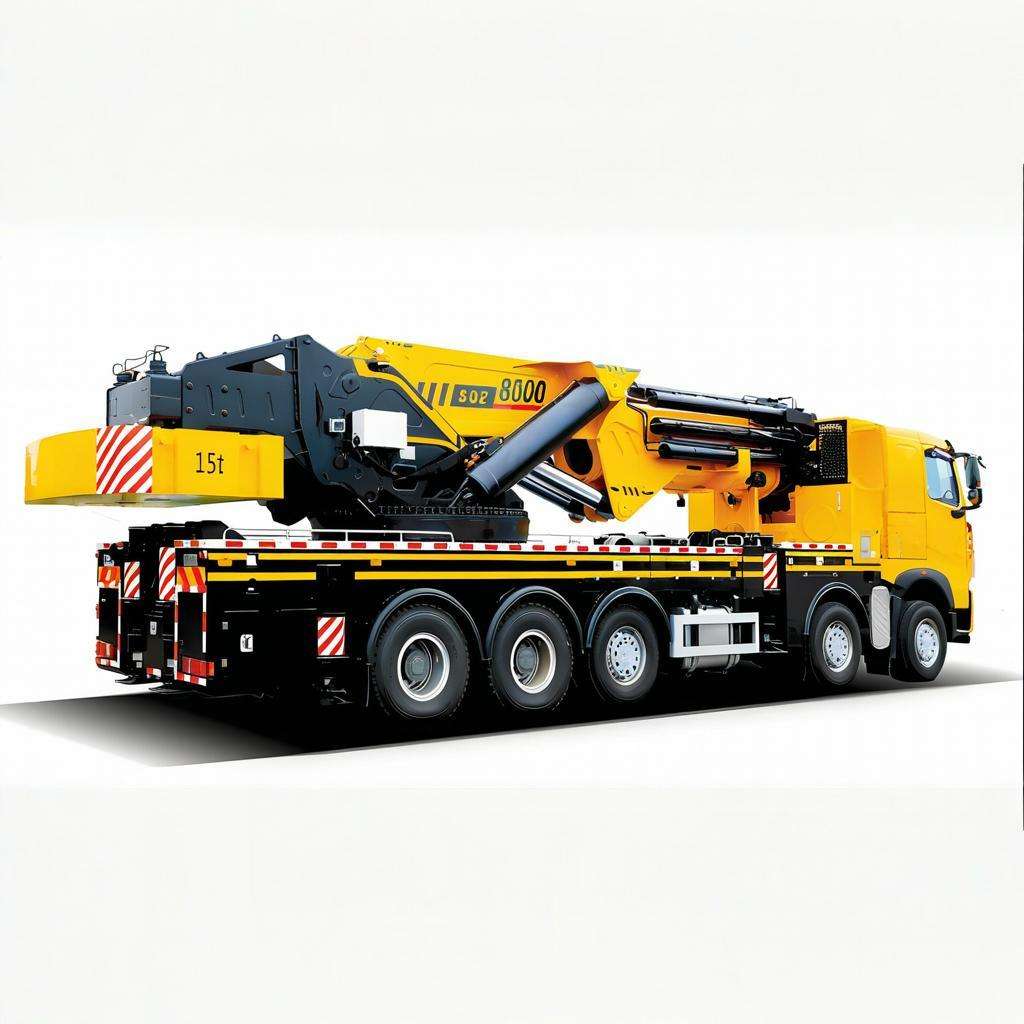

SQZ8000 — флагманская модель в серии сверхмощных складных стреловых кранов. Эта серия отличается огромной грузоподъемностью и характеризуется такими ключевыми характеристиками, как низкопрофильное шасси, исключительная производительность в пространствах с ограниченной высотой, надежная несущая способность телескопирования, точная координация микродвижений и широкие возможности подъема. С полным и обширным диапазоном грузоподъемности, с обширным и полным модельным рядом. Это лучший продукт для высокотоннажных прецизионных подъемных операций в пространствах с ограниченной высотой, таких как заводы и туннели.
Преимущество продукта
Автомобиль имеет легкую конструкцию с малой снаряженной массой, что обеспечивает соответствие нормативным ограничениям;
Компактный корпус и небольшой радиус поворота облегчают маневренность в ограниченном пространстве;
Низкий профиль обеспечивает неограниченный доступ к различным цехам и производственным зданиям. Все секции оснащены четырехсекционной телескопической стрелой, оснащенной технологией двойного толкания, обеспечивающей повышенную грузоподъемность и возможность выдвижения несущей способности. Цилиндры последовательного выдвижения с буферизацией обеспечивают надежную работу, обеспечивая плавное и стабильное выдвижение для точной и эффективной работы;
Быстросъемная система противовеса: снятие уменьшает радиус поворота; дополнение повышает общую устойчивость и грузоподъемность;
Максимальный противовес 35 тонн перемещается вместе с поворотной платформой, плюс дополнительный 5-тонный фиксированный противовес на шасси. Самостоятельная загрузка/разгрузка проста и эффективна;
Три редуктора с высоким крутящим моментом обеспечивают высокую мощность поворота и отличные тормозные характеристики, обеспечивая более плавное вращение и более безопасную работу;
Исключительно прочная встроенная квадратная коробчатая рама + 6-опорная конструкция обеспечивают крану огромные универсальные рабочие возможности.
Технические параметры
|
проект
|
единица
|
SQZ8000
|
|
Максимальный подъемный момент
|
тм
|
800
|
|
Максимальная подъемная масса
|
кг
|
180000
|
|
Максимальный рабочий диапазон
|
м
|
15
|
|
максимальная высота подъема
|
м
|
17.5
|
|
Диапазон изменения
|
·
|
0~70
|
|
Размах икр
|
мм
|
7800-8000
|
|
контурный размер
|
мм
|
12053×2550×3580
|
|
Максимальная общая масса
|
кг
|
53000
|
|
Модель шасси
|
|
ZZ5537V31BHF1
|
|
тип двигателя
|
|
МС11.44-60
|
Использование продукта
1. Строительство мостов и крупномасштабной инфраструктуры.

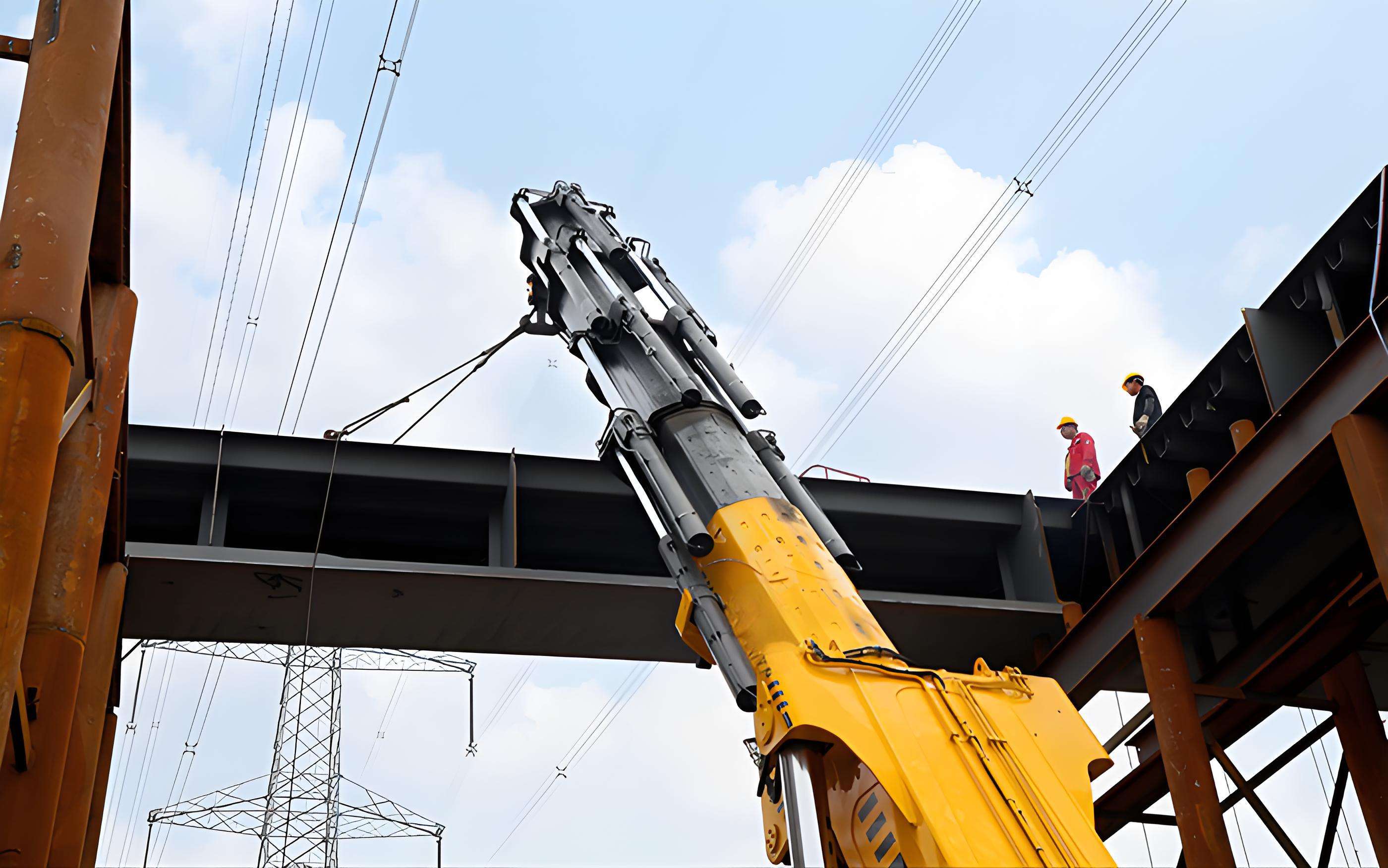

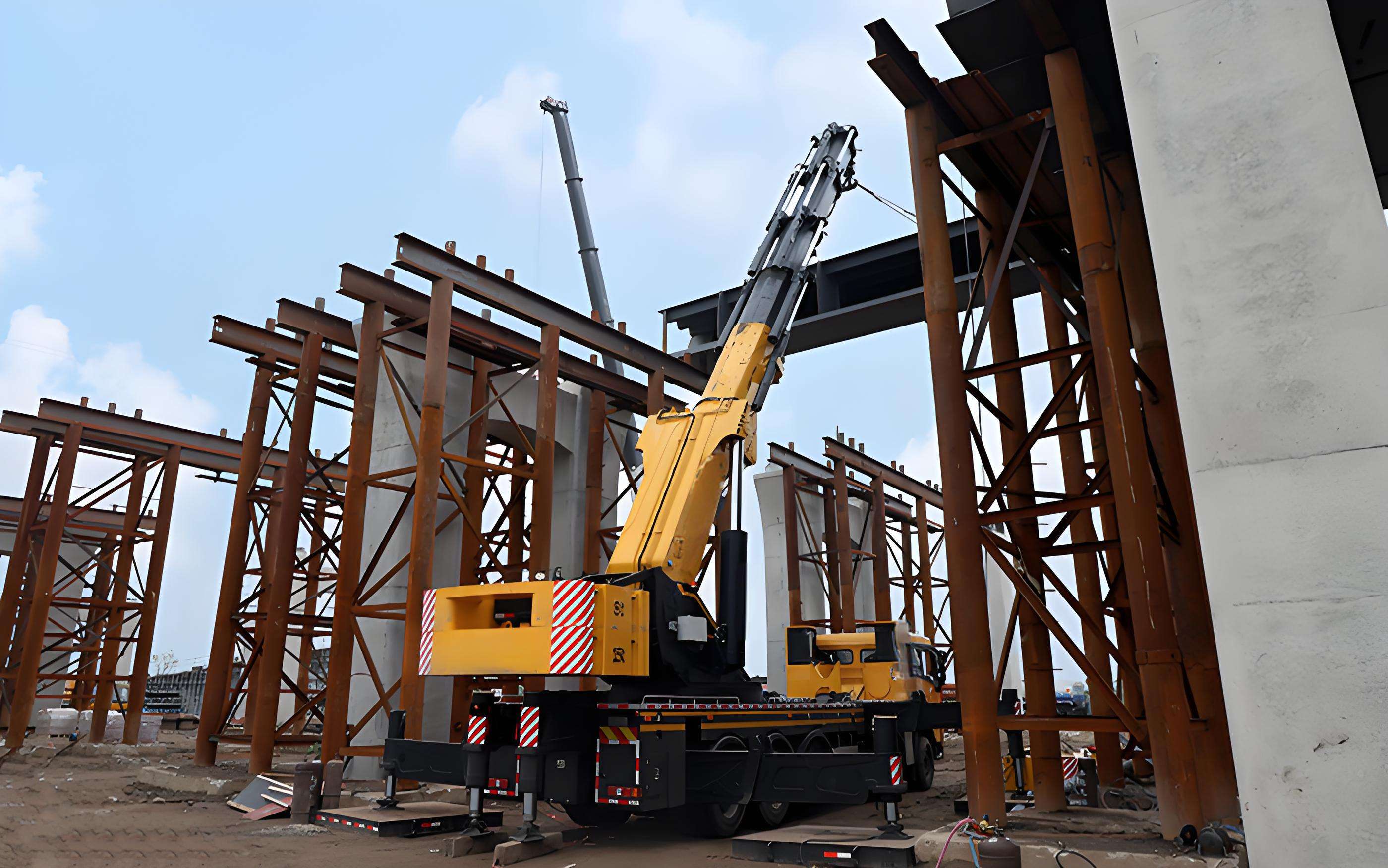

Этот кран идеально подходит для таких задач, как установка пролетных строений мостов и подъем крупных сборных железобетонных компонентов. Его низкопрофильная конструкция обеспечивает безопасную и эффективную работу в пространствах с ограниченной высотой под мостами, например, с воздушными линиями электропередачи, эффективно преодолевая ограничения, с которыми сталкивается традиционное оборудование в сложных условиях.
2. Монтаж установок и оборудования для тяжелой промышленности.

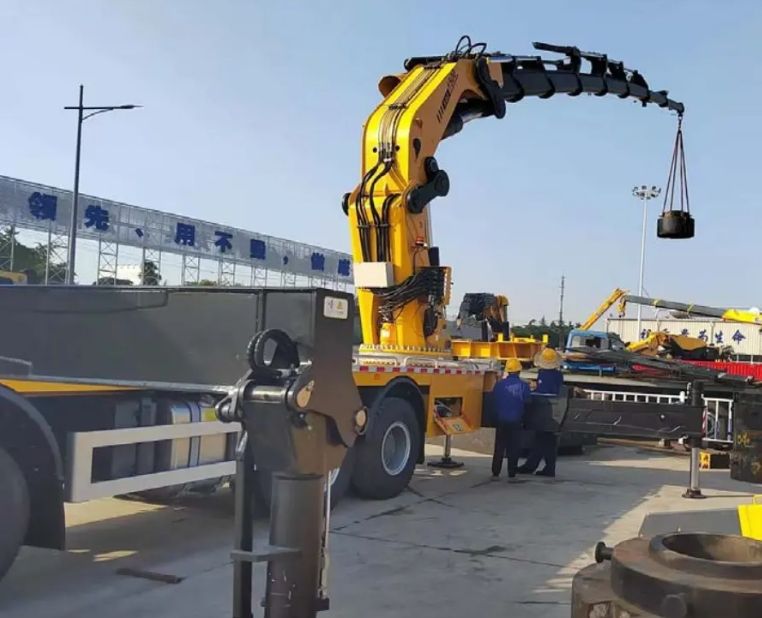

Это оборудование облегчает установку, размещение и обслуживание тяжелой техники в различных мастерских. Его небольшая общая высота обеспечивает неограниченный доступ к различным помещениям мастерской. Мощная несущая способность телескопирования и быстро развертываемая система противовеса (максимум 35-тонный поворотный противовес + 5-тонный противовес шасси) отвечают требованиям высокотоннажного точного подъема на промышленных предприятиях.
3. Проекты ветроэнергетического и энергетического строительства
Огромная грузоподъемность этого крана позволяет ему выполнять тяжелые грузоподъемные задачи в энергетическом секторе, например, при установке компонентов ветряных турбин. Его боковая грузоподъемность (120 тонн) и комплексные системы безопасности (включая защиту от перегрузки и функции блокировки масла) обеспечивают безопасное выполнение этих критически важных операций.
4. Тяжеловесная логистика и обработка негабаритных грузов.
В портах, терминалах или крупных логистических узлах он облегчает погрузку, разгрузку и перевалку негабаритных грузов и оборудования. Его полностью дистанционно управляемая операционная система повышает эксплуатационную гибкость. Прочная интегрированная рама коробчатого типа с шестью выносными опорами обеспечивает исключительную всестороннюю производительность и устойчивость, отвечая требованиям специализированных компаний по подъему тяжелых грузов для сложных маневров и суровых условий.
Руководство по эксплуатации продукта
Для работы сверхмощного крана SQZ8000 требуется действующий сертификат оператора специального оборудования. Перед началом работы тщательно проверьте состояние оборудования и убедитесь, что все компоненты находятся в хорошем рабочем состоянии. Полностью выдвиньте систему из 6 опор на твердой, ровной поверхности, чтобы добиться устойчивой поддержки. Строго придерживаться диаграммы нагрузок и данных ограничителя момента; перегрузка строго запрещена. Поддерживайте плавность и точность движений во время работы, одновременно контролируя окружающую среду. Проводите регулярные проверки тросов, крюков и предохранительных устройств, ведя подробные записи об обслуживании. После завершения операций втяните стрелу в безопасное положение и отключите электропитание.
Часто задаваемые вопросы
1. ЧТО ДЕЛАТЬ, ЕСЛИ ОБОРУДОВАНИЕ ВНЕЗАПНО ПОТЕРЯЛО ПИТАНИЕ?
Немедленно плавно остановите машину. Осмотрите систему подачи топлива, гидравлическую систему и электрическую систему. Перезапускайте только после устранения проблемы.
2. КАК ПРАВИЛЬНО ИСПОЛЬЗОВАТЬ ГИДРАВЛИЧЕСКУЮ СИСТЕМУ?
Ответ: Перед работой проверьте уровень гидравлического масла. Избегайте длительной работы в крайних положениях во время использования. Следите за изменениями температуры гидравлического масла.
3. КАКИЕ ЗАДАЧИ НЕОБХОДИМЫ ДЛЯ ТЕКУЩЕГО ОБСЛУЖИВАНИЯ?
Включает проверку уровня моторного масла, гидравлической жидкости и охлаждающей жидкости; очистка воздушного фильтра; проверка состояния шин или гусениц; и затягиваем все соединительные детали.
4. КАК ПРАВИЛЬНО ХРАНИТЬ ОБОРУДОВАНИЕ?
Очистите оборудование, заполните топливные баки, слейте воду из резервуаров, нанесите антикоррозионную обработку на открытые металлические части и ежемесячно запускайте двигатель для работы.
5. КАК СЛЕДУЕТ ОБСЛУЖИВАТЬ АККУМУЛЯТОР?
Содержите клеммы в чистоте. Регулярно проверяйте уровень электролита и удельный вес. Отсоедините отрицательную клемму во время длительного хранения. Плата помесячная.
6. КАК РЕШИТЬ НЕДОСТАТОЧНОЕ ДАВЛЕНИЕ В ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ?
Проверьте уровень и качество гидравлической жидкости. Осмотрите гидравлический насос, регулирующие клапаны и цилиндры на предмет внутренних утечек или повреждений.
