Introducción del producto

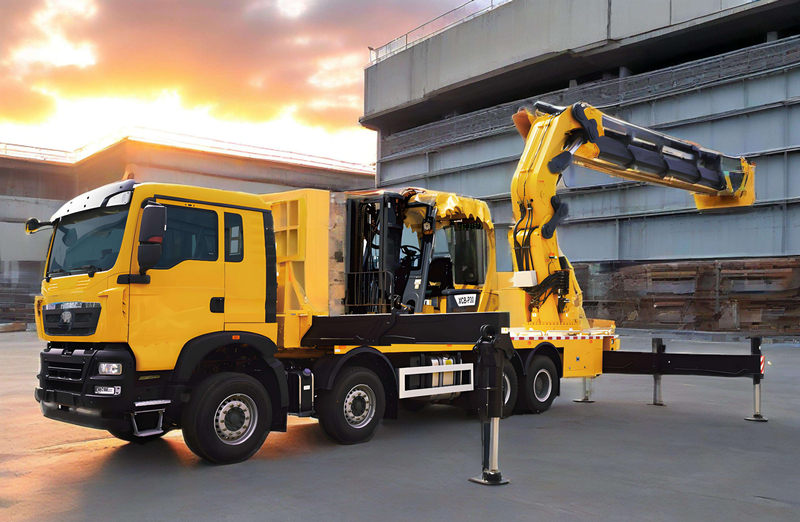

La SQZ8000 es un modelo emblemático dentro de la serie de grúas con brazo plegable de servicio pesado. Esta serie se centra en una capacidad de elevación formidable, con características clave como un chasis de perfil bajo, rendimiento excepcional en espacios de altura reducidos, capacidad telescópica de carga robusta, coordinación precisa de micromovimientos y capacidades integrales de elevación. Con una completa y completa gama de capacidades de elevación, con una amplia y completa gama de modelos. Es el producto estrella para operaciones de elevación de precisión de gran tonelaje en espacios de altura reducida como fábricas y túneles.
Ventaja del producto
El vehículo presenta un diseño liviano con un peso en vacío reducido, lo que garantiza el cumplimiento de los límites reglamentarios;
Su carrocería compacta y su pequeño radio de giro facilitan la maniobrabilidad en espacios reducidos;
El perfil bajo permite el acceso sin restricciones a varios talleres y edificios de fábrica. Equipadas con un brazo telescópico de cuatro secciones, todas las secciones cuentan con tecnología de doble empuje para mejorar la capacidad de elevación y la capacidad de extensión de carga. Los cilindros de extensión secuencial con amortiguación garantizan un funcionamiento confiable y brindan una extensión suave y estable para un trabajo preciso y eficiente;
Sistema de contrapeso de liberación rápida: la extracción reduce el radio de giro; Además, mejora la estabilidad general y el rendimiento de elevación;
El contrapeso máximo de 35 toneladas se mueve con la plataforma giratoria, más un contrapeso fijo adicional de 5 toneladas en el chasis. La autocarga/descarga es sencilla y eficaz;
Tres cajas de cambios de alto par brindan una poderosa potencia de giro y un excelente rendimiento de frenado, lo que garantiza una rotación más suave y un funcionamiento más seguro;
Un bastidor de caja cuadrada integrado excepcionalmente robusto + una estructura de 6 patas proporciona a la grúa unas formidables capacidades de trabajo en todos los aspectos.
Parámetros técnicos
|
proyecto
|
unidad
|
SQZ8000
|
|
Momento máximo de elevación
|
tm
|
800
|
|
Masa máxima de elevación
|
kilos
|
180000
|
|
Rango máximo de trabajo
|
metro
|
15
|
|
altura máxima de elevación
|
metro
|
17.5
|
|
rango de variación
|
·
|
0~70
|
|
tramo de pantorrilla
|
milímetros
|
7800-8000
|
|
dimensión del contorno
|
milímetros
|
12053×2550×3580
|
|
Masa total máxima
|
kilos
|
53000
|
|
modelo de chasis
|
|
ZZ5537V31BHF1
|
|
tipo de motor
|
|
MC11.44-60
|
Usos del producto
1. Construcción de puentes e infraestructuras a gran escala
Esta grúa es ideal para tareas como la instalación de superestructuras de puentes y la elevación de piezas prefabricadas de gran tamaño. Su diseño de perfil bajo permite una operación segura y eficiente en espacios de altura restringida debajo de puentes, como aquellos con líneas eléctricas aéreas, superando efectivamente las limitaciones que enfrentan los equipos tradicionales en entornos complejos.
2. Instalación de plantas y equipos industriales pesados
Dentro de diversas instalaciones de taller, este equipo facilita la instalación, posicionamiento y mantenimiento de maquinaria pesada. Su baja altura total permite el acceso sin restricciones a diversos entornos de taller. La potente capacidad telescópica de carga y el sistema de contrapeso de rápido despliegue (contrapeso giratorio máximo de 35 toneladas + contrapeso del chasis de 5 toneladas) satisfacen las demandas de elevación de precisión de alto tonelaje dentro de las plantas industriales.
3. Proyectos de Construcción de Energía y Energía Eólica
La formidable capacidad de elevación de esta grúa le permite realizar tareas de elevación pesadas en el sector energético, como la instalación de componentes de turbinas eólicas. Su capacidad de elevación lateral (120 toneladas) y sus completos sistemas de seguridad (incluidas funciones de protección contra sobrecargas y bloqueo de aceite) garantizan la ejecución segura de estas operaciones críticas.
4. Logística pesada y manipulación de carga sobredimensionada
En puertos, terminales o grandes centros logísticos, facilita la carga, descarga y traslado de carga y equipos de gran tamaño. Su sistema operativo totalmente controlado a distancia mejora la flexibilidad operativa. El robusto bastidor tipo caja integrado con seis estabilizadores ofrece un rendimiento y una estabilidad excepcionales y satisface las demandas de las empresas especializadas en elevación de objetos pesados para maniobras complejas y entornos hostiles.
Guía de funcionamiento del producto
Para operar la grúa de servicio pesado SQZ8000 se requiere un Certificado de operador de equipo especial válido. Antes de la operación, inspeccione minuciosamente el estado del equipo y confirme que todos los componentes estén en buen estado de funcionamiento. Extienda completamente el sistema de 6 patas sobre un terreno sólido y nivelado para lograr un soporte estable. Respete estrictamente la tabla de carga y los datos del limitador de momento; La sobrecarga está estrictamente prohibida. Mantenga movimientos suaves y precisos durante la operación mientras monitorea el entorno circundante. Realizar inspecciones periódicas de cables metálicos, ganchos y dispositivos de seguridad, manteniendo registros de mantenimiento detallados. Después de completar las operaciones, retraiga el brazo a una posición segura y desconecte la fuente de alimentación.
Preguntas frecuentes
1. ¿QUÉ DEBO HACER SI EL EQUIPO PIERDE REPENTINAMENTE LA ENERGÍA?
Detenga inmediatamente la máquina suavemente. Inspeccione el sistema de suministro de combustible, el sistema hidráulico y el sistema eléctrico. Reinicie solo después de solucionar el problema.
2. ¿CÓMO PUEDO OPERAR CORRECTAMENTE EL SISTEMA HIDRÁULICO?
Respuesta: Verifique el nivel de aceite hidráulico antes de la operación. Evite el funcionamiento prolongado en posiciones extremas durante el uso. Monitorear los cambios en la temperatura del aceite hidráulico.
3. ¿QUÉ TAREAS SE REQUIEREN PARA EL MANTENIMIENTO RUTINARIO?
Incluye verificar los niveles de aceite del motor, líquido hidráulico y refrigerante; limpiar el filtro de aire; inspeccionar el estado de los neumáticos o de la pista; y apretar todos los componentes de conexión.
4. ¿CÓMO DEBE ALMACENARSE CORRECTAMENTE EL EQUIPO?
Limpie el equipo, llene los tanques de combustible, drene el agua de los depósitos, aplique prevención de oxidación a las piezas metálicas expuestas y arranque el motor mensualmente para su funcionamiento.
5. ¿CÓMO SE DEBE MANTENER LA BATERÍA?
Mantenga limpios los terminales. Verifique periódicamente el nivel de electrolito y la gravedad específica. Desconecte el terminal negativo durante el almacenamiento prolongado. Cobra mensualmente.
6. ¿CÓMO RESOLVER LA PRESIÓN INSUFICIENTE DEL SISTEMA HIDRÁULICO?
Verifique el nivel y la calidad del fluido hidráulico. Inspeccione la bomba hidráulica, las válvulas de control y los cilindros en busca de fugas internas o daños.
