مقدمة المنتج

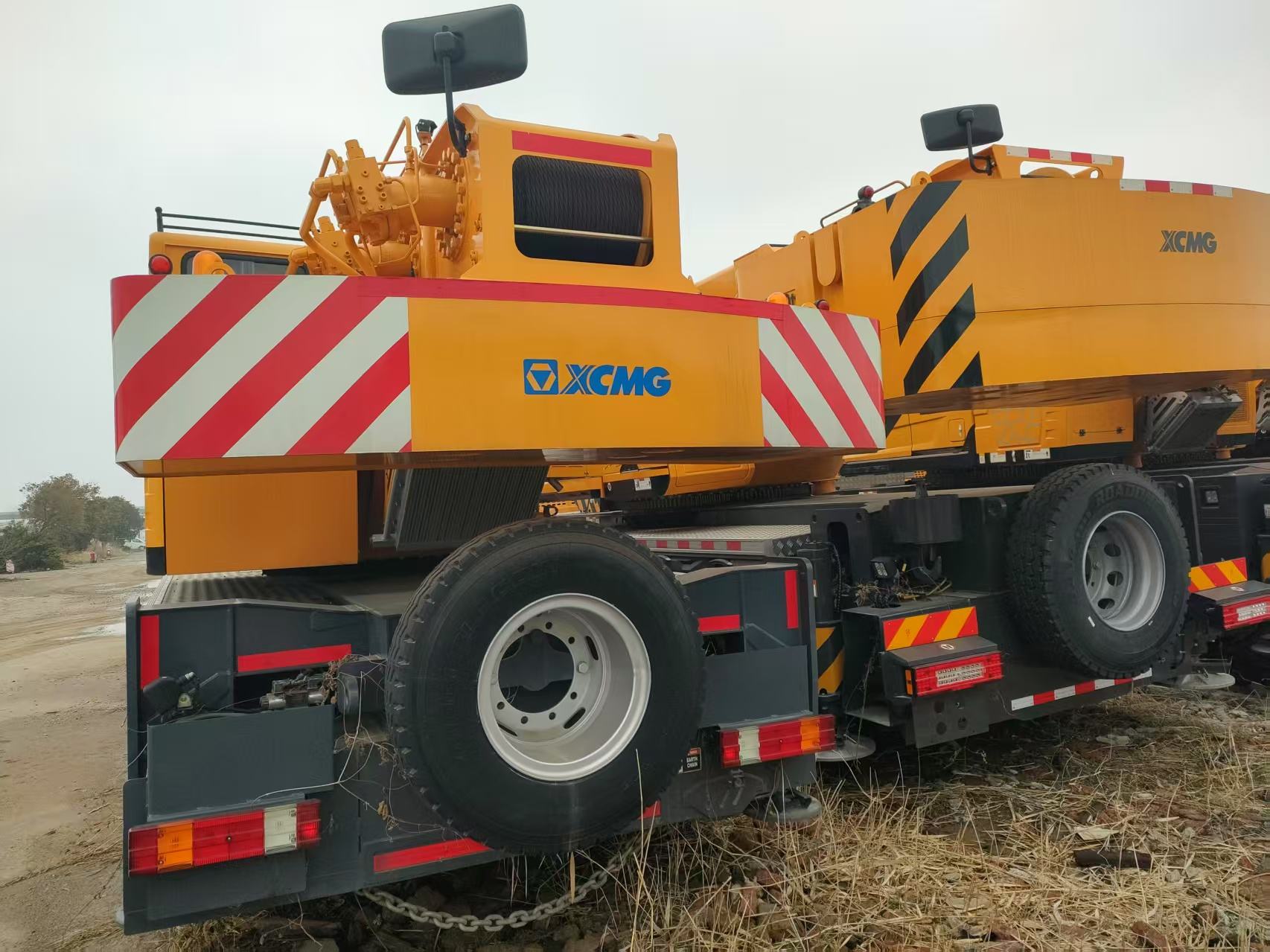

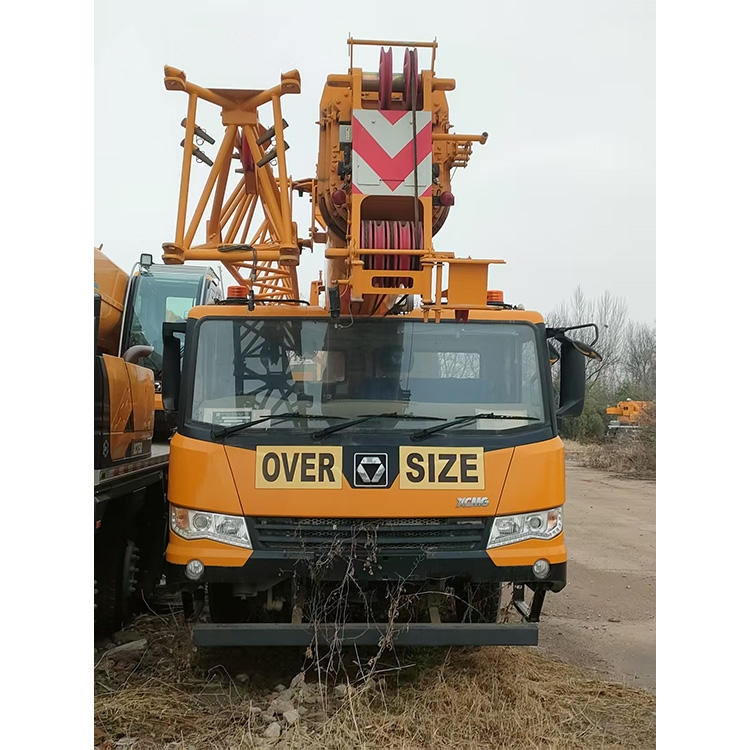

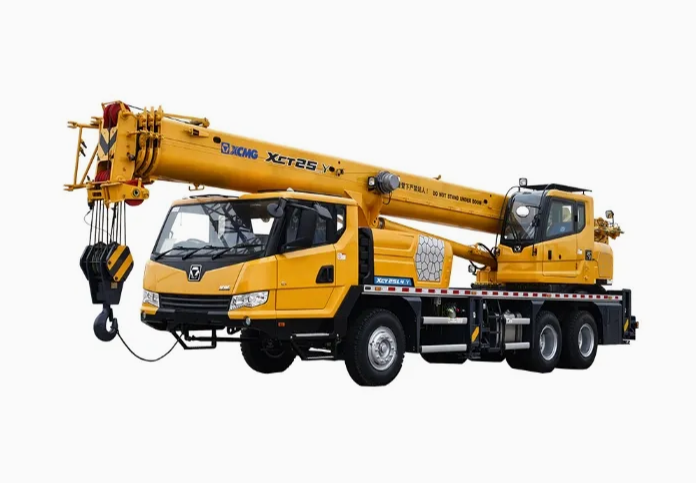

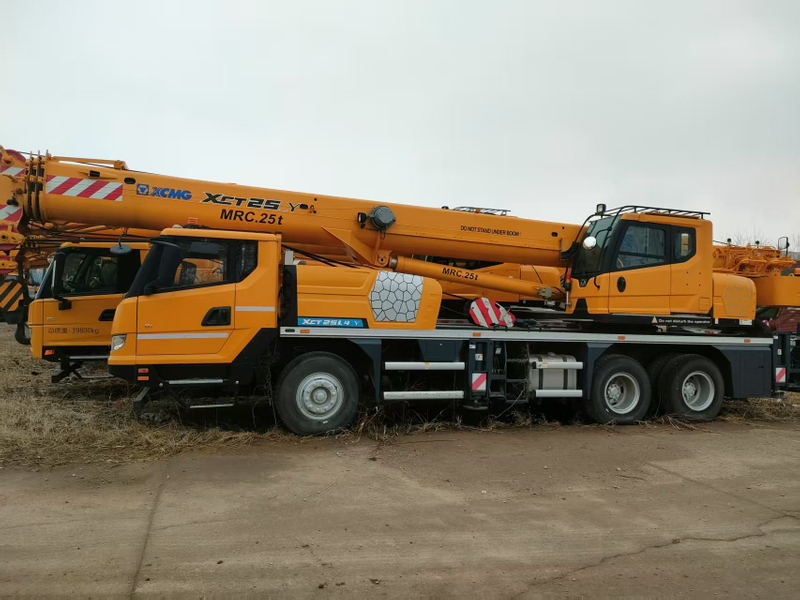

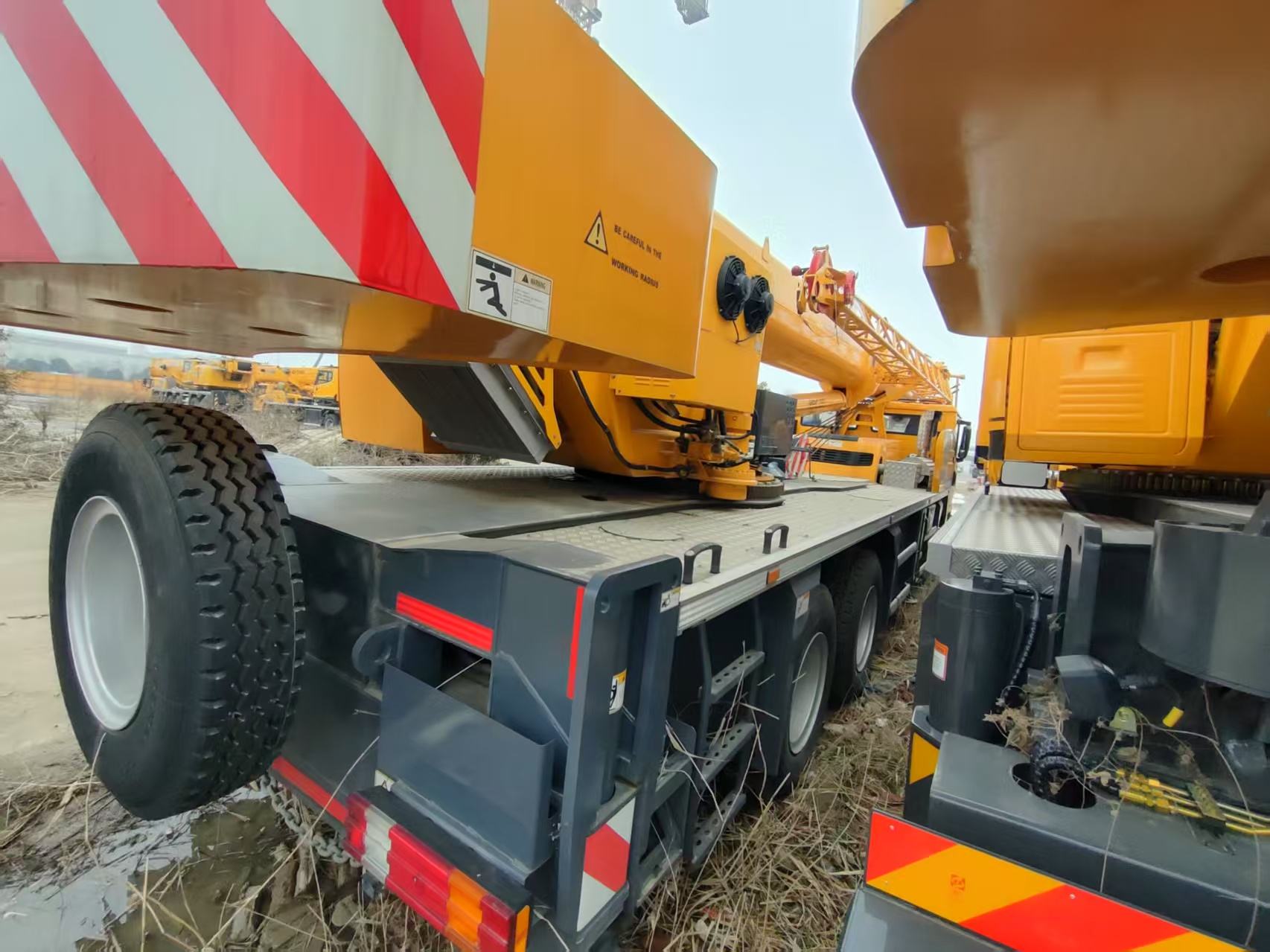

تُستخدم الرافعة الشاحنة XCT25L4_Y على نطاق واسع لعمليات الرفع في المشاريع الهندسية العامة، مثل مواقع البناء والتجديد الحضري والاتصالات والنقل والموانئ والجسور وحقول النفط والمناجم وبيئات العمل المعقدة.
ميزة المنتج
1. إجمالي الأحمال المقدرة الواردة في مخططات الحمولة المقدرة هي أقصى قدرة رفع عندما يتم إعداد الرافعة على أرض ثابتة ومستوية، والتي تتضمن وزن كتلة الخطاف والرافعات. يجب خصم وزن الأجهزة المذكورة أعلاه من حمولة الرفع المقدرة. وتعتمد قيم الحمولة المقدرة أعلاه على أن تكون الرافعة على أرض مستوية ثابتة وتكون في حدود 75% من حمل القلب.
2. نصف قطر العمل الموضح في مخططات الحمل المقدرة هو نصف القطر عند رفع الحمولة عن الأرض، وهي القيمة الفعلية بما في ذلك انحراف ذراع الرافعة المحملة. خذ انحراف ذراع الرافعة في الاعتبار قبل البدء في عملية الرفع.
3. لا يجوز إجراء عملية الرفع إلا عندما تكون قوة الرياح أقل من الدرجة 5 (سرعة الرياح اللحظية 14.1 م/ث، وضغط الرياح 125 نيوتن/م2).
المعلمات التقنية
|
البعد
|
وحدة
|
XCT25L4_Y
|
|
الطول الكلي
|
مم
|
12535
|
|
العرض الكلي
|
مم
|
2550
|
|
الارتفاع الكلي
|
مم
|
3420
|
|
الوزن الإجمالي في السفر
|
كجم
|
27500
|
|
قوة المحرك المقدرة
|
كيلوواط/(ص/دقيقة)
|
192/2200
|
|
عزم دوران المحرك المقدر
|
نانومتر / (ص / دقيقة)
|
1000/1400
|
|
الأعلى. سرعة السفر
|
كم/ساعة
|
≥85
|
|
دقيقة. قطر الدوران
|
م
|
≥20
|
|
دقيقة. الخلوص الأرضي
|
مم
|
261
|
|
زاوية الاقتراب
|
°
|
16.5
|
|
زاوية المغادرة
|
°
|
13
|
|
الأعلى. القدرة على الصف
|
%
|
≥42
|
|
استهلاك الوقود لمسافة 100 كيلومتر
|
ل
|
30
|
|
الحد الأقصى للطفرة الرئيسية + الجيب
|
م
|
34
|
استخدامات المنتج
1. التجديد العمراني ومشاريع البلديات
يعتبر XCT25L4_Y مناسبًا بشكل مثالي للمشاريع البلدية مثل مواقع البناء الحضرية وتجديد الأحياء القديمة. ويتكيف تصميمه المدمج والمرن بشكل فعال مع مساحات العمل الحضرية الضيقة، مما يتيح القيام بمهام مثل مد خطوط الأنابيب ورفع المعدات الصغيرة مع تقليل تعطيل الحياة اليومية للمقيمين وتدفق حركة المرور.
2. النقل وعمليات الموانئ
يتم نشر هذه الرافعة على نطاق واسع في مراكز النقل بما في ذلك الموانئ والأرصفة والمجمعات اللوجستية. تتيح قدرة الرفع القوية والثبات الممتاز إتمام عمليات نقل المواد وتحميل/تفريغ الحاويات ومهام تركيب المعدات بكفاءة.
3. بناء الجسور والبنية التحتية
يدعم XCT25L4_Y إنشاء وصيانة الطرق والجسور والبنية التحتية الأخرى. يضمن أدائها الموثوق به والتحكم الدقيق الكفاءة في تركيب الهيكل الفولاذي ورفع المكونات مسبقة الصب، وحماية الجداول الزمنية للمشروع.
4. البيئات الصناعية مثل حقول النفط والمناجم
بفضل قدرتها الممتازة على التكيف البيئي (الماكينة بأكملها مناسبة لظروف العمل الممطرة ودرجات الحرارة العالية والرطوبة)، يمكن لـ XCT25L4_Y التعامل مع البيئات الصناعية المعقدة والقاسية مثل حقول النفط والمناجم لتركيب المعدات والصيانة ومعالجة المواد.
5. بيئات العمل المعقدة الأخرى
يتم نشر هذه الرافعة أيضًا في أماكن عمل معقدة أخرى، مما يدل على تنوعها وموثوقيتها لتلبية متطلبات الرفع المتنوعة.
دليل تشغيل المنتج
قبل التشغيل، تأكد من تمديد الركائز بالكامل وتأكد من صلابة الأرض. حافظ على مستوى الرافعة أثناء التشغيل ولا تفرط في تحميلها أبدًا. قم بتمديد ذراع الرافعة وسحبها بسلاسة، مع الحفاظ على مسافة آمنة من العوائق المحيطة. قم بالتدوير ببطء وثبات، وتجنب التوقف أو الانعطاف المفاجئ. افحص الحبل السلكي بانتظام بحثًا عن التآكل. بعد الانتهاء من العمل، قم بسحب ذراع الرافعة، وتأمين الخطاف، والاحتفاظ بسجلات صيانة المعدات اليومية.
التعليمات
1. لماذا تكون دورة استبدال عنصر فلتر دائرة زيت التحكم في الطيار قصيرة بشكل غير عادي؟
عنصر مرشح النظام الرئيسي غير فعال، أو يحدث تلوث الزيت الهيدروليكي بسرعة كبيرة، مما يسمح للملوثات الدقيقة بالدخول إلى النظام التجريبي.
2. لماذا تكون درجة حرارة خط إرجاع مبيت المضخة الهيدروليكية مرتفعة بشكل غير طبيعي؟
يؤدي التآكل الشديد للمضخة الداخلية إلى زيادة التسرب الداخلي، مما يتسبب في تسرب الزيت عالي الضغط إلى الهيكل حيث يؤدي إلى الاختناق وتوليد الحرارة.
3. مؤشرات الأعطال المتعددة تؤدي في بعض الأحيان إلى إطلاق إنذارات كاذبة في وقت واحد؟
تتسبب التوصيلات الأرضية المفكوكة أو المتآكلة في النظام الكهربائي للسيارة في حدوث تداخل في الوضع الشائع.
4. ECUS أو يعرض الطاقة لأسفل مع التأخير بعد إيقاف تشغيل مفتاح الإشعال؟
طبيعي. تتضمن معظم وحدات التحكم الإلكترونية تأخيرًا في انقطاع التيار الكهربائي لحفظ البيانات وإكمال الاختبارات الذاتية.
5. هل يصدر نظام الراديو أو الصوت أصوات طنين أثناء التشغيل؟
التداخل الكهرومغناطيسي الناتج عن فرش المولد البالية أو الثنائيات المعدلة القديمة. فحص دوائر المولد والفلتر.
6. هل تظل الدائرة مفتوحة على الرغم من سلامة المصهر؟
تؤدي مقاومة التلامس المفرطة في حامل المصهر إلى ارتفاع درجة الحرارة والأكسدة، مما يؤدي إلى ضعف الاتصال. قم بتنظيف الحامل وتأكد من الاتصال الآمن.
