Introducción del producto

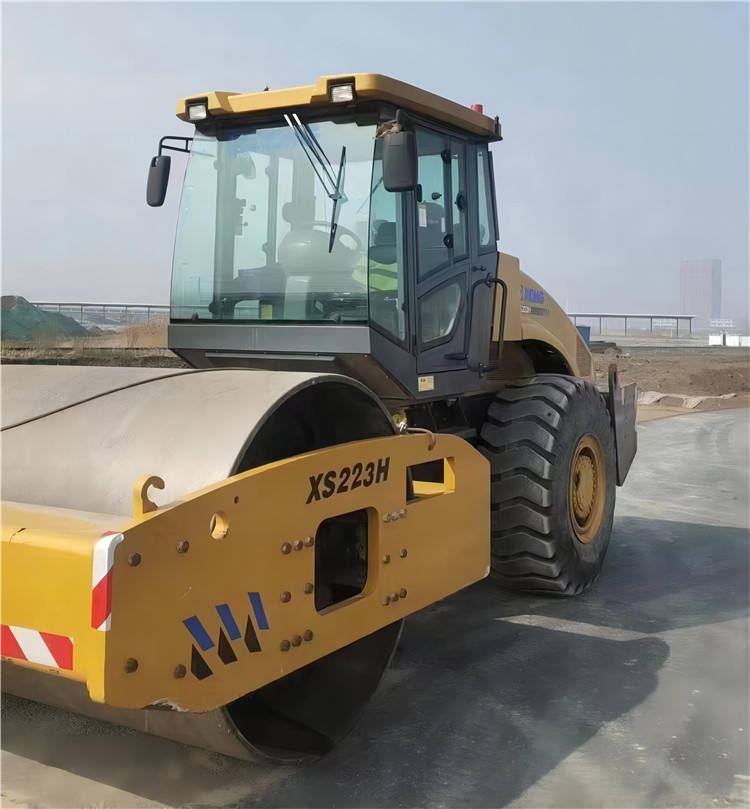

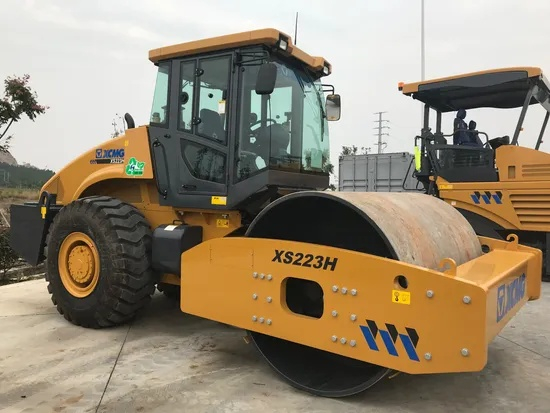

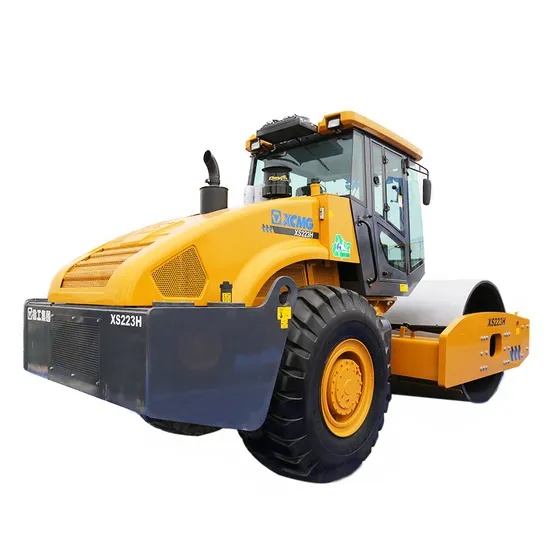

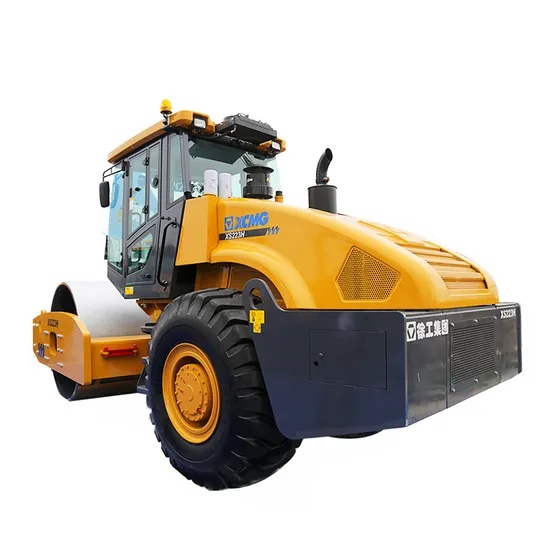

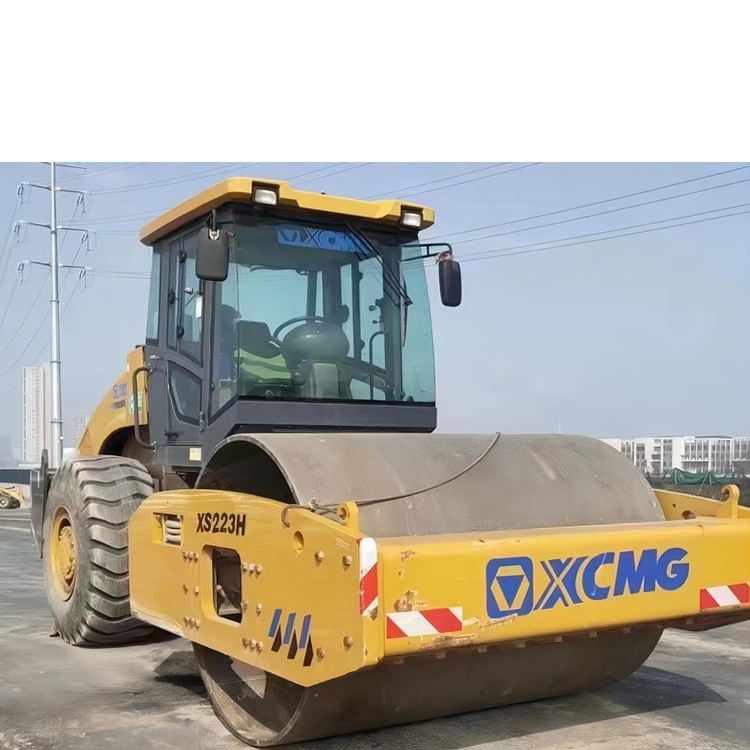

El XS223H es un rodillo vibratorio de servicio pesado clásico y altamente eficiente producido por XG Group. Se utiliza ampliamente en las operaciones de compactación de las capas de cimientos y subcimientos de proyectos a gran escala, como carreteras de alta calidad, aeropuertos, puertos, ferrocarriles y presas. Goza de una gran reputación en el mercado por su excelente confiabilidad, potente capacidad de compactación y alto costo.
Ventaja del producto
El motor diésel turboalimentado de baja velocidad Shangchai Stage III se adopta para lograr el mejor consumo de combustible en el área de trabajo y reducir el consumo total de combustible en un 10 %;
El motor diésel de baja velocidad reduce la emisión de ruido y mejora la estanqueidad de todo el motor para reducir el ruido en 2 dB;
Combinación optimizada del sistema de transmisión para lograr la mejor velocidad de compactación y aumentar la eficiencia en un 8%.
El dispositivo de amortiguación de vibraciones con rigidez combinada se adopta en la cabina y el bastidor, la reducción multidimensional de las vibraciones de la cabina mejora significativamente la comodidad de trabajo del operador.
Con un diseño de conducto de aire científico y razonable, el sistema de aire acondicionado irradia calor de forma independiente para garantizar una entrada de aire suficiente y mejorar la capacidad de disipación de calor de manera integral, asegurando un funcionamiento eficiente del sistema de energía.
El control electrohidráulico de la servocaja de cambios, con derechos de propiedad intelectual independientes de la nueva palanca de cambios de control eléctrico, aumenta significativamente la comodidad de operación.
Al utilizar tecnología avanzada de control de amortiguación hidráulica, se mejoran enormemente los parámetros de vibración optimizados, la confiabilidad y la calidad del trabajo.
Parámetros técnicos
|
Elementos de parámetros
|
unidad
|
Parámetros
|
|
Peso de trabajo con cabina
|
kilos
|
22000
|
|
Peso de distribución de las ruedas delanteras
|
kilos
|
11000
|
|
Peso de distribución de la rueda trasera
|
kilos
|
11000
|
|
Carga estática de la rueda delantera
|
N/cm
|
516
|
|
Peso operativo
|
kilos
|
22000
|
|
Frecuencia de vibración
|
Hz
|
28/33
|
|
amplitud nominal
|
milímetros
|
1,86/0,93
|
|
Fuerza de excitación
|
kN
|
374/290
|
|
Ancho de trabajo/ancho de rueda vibratoria
|
milímetros
|
2130
|
|
Diámetro de la rueda vibrante
|
milímetros
|
1600
|
|
Velocidad de conducción a alta velocidad
|
kilómetros por hora
|
8.5
|
|
Velocidad de conducción a baja velocidad
|
kilómetros por hora
|
5.5
|
|
Trepabilidad teórica durante la vibración.
|
%
|
38
|
|
Radio exterior mínimo de giro
|
milímetros
|
6500
|
|
Modelo de motor
|
SC7H190G3
|
|
potencia nominal
|
kilovatios/rpm
|
140/2200
|
|
Longitud
|
milímetros
|
6320
|
|
Ancho
|
milímetros
|
2390
|
|
Altura
|
milímetros
|
3200
|
|
Distancia entre ejes
|
milímetros
|
3230
|
|
Distancia mínima al suelo
|
milímetros
|
440
|
Usos del producto
1. Construir autopistas y autopistas de alta calidad.
Se utiliza para: compactar la subrasante y la capa base (capa estabilizada por agua, capa de piedra triturada) de carreteras.
2. Construir aeropuertos, puertos y grandes centros
Se utiliza para: compactación de cimentaciones de pistas de aeropuertos, plataformas, terminales portuarias y parques logísticos.
3. Fortalecer los ferrocarriles y los terraplenes
Se utiliza para el relleno de movimientos de tierra y la compactación de subrasantes de vías férreas, presas de embalses, terraplenes de ríos y terraplenes de control de inundaciones.
4. Manejar los cimientos de sitios grandes.
Se utiliza para nivelación y compactación de cimientos en parques industriales, plazas, grandes fábricas y otros sitios.
Guía de funcionamiento del producto
Arrancar el motor
Asegúrese de que todos los joysticks estén en la posición media (neutral).
Encienda el interruptor de alimentación principal.
Haga sonar la bocina como advertencia y arranque el motor.
Arranque y conducción
Accione lentamente la palanca de control de marcha para empezar a conducir.
Evite arranques repentinos o giros bruscos.
Cuando se trabaja en una pendiente, se deben seguir principios como 'vibración cuando se va cuesta arriba y presión estática cuando se va cuesta abajo', y se debe prestar atención a mantener una velocidad estable del vehículo para evitar que ruede cuesta abajo.
Operación de compactación por vibración.
• Seleccione una velocidad de trabajo adecuada (normalmente 3-6 km/h).
En las zonas que requieran compactación encender el sistema de vibración.
• Seleccionar la amplitud adecuada en función del espesor y tipo de material:
◦ Alta amplitud: Adecuado para la compactación inicial de capas gruesas y materiales de grano grueso.
◦ Baja amplitud: Adecuado para prensado final y acabado superficial de capas finas y materiales de grano fino.
La ruta de rodadura generalmente adopta el 'método de rodadura escalonada' para garantizar que las correas rodantes se superpongan y evitar que se pierda la rodadura.
Preguntas frecuentes
1. ¿Qué marca de motor utiliza esta apisonadora?
¿Cuál es el poder?
El XS223H suele estar equipado con motores de alto rendimiento de reconocidas marcas nacionales e internacionales, como motores Cummins o Shangchai, con una potencia nominal de aproximadamente 162 kilovatios (220 caballos de fuerza). Es potente y cumple con los estándares de emisiones Nacional III/Nacional IV. La configuración específica está sujeta a la versión de fábrica.
2.¿Qué modos de vibración tiene?
¿Cómo elegir?
• R: Presenta funcionalidad de doble frecuencia y doble amplitud, lo que significa que tiene dos frecuencias de vibración y dos amplitudes.
El operador puede elegir con flexibilidad según el espesor de la capa y el tipo de material:
◦ Gran amplitud (baja frecuencia): Adecuado para compactar capas gruesas, materiales con baja viscosidad o partículas grandes, buscando efectos de compactación profunda.
Pequeña amplitud (alta frecuencia): Adecuado para compactar capas finas, materiales no pegajosos o acabados superficiales, persiguiendo la planitud superficial y la uniformidad de compactación.
3. ¿Cuáles son las características de su cabina?
• R: La cabina está diseñada con características selladas, amortiguadoras y reductoras de ruido, y está equipada con aire acondicionado y sistemas de audio estándar, lo que proporciona un entorno operativo cómodo. El diseño de cristal panorámico garantiza una excelente visión panorámica y garantiza la seguridad en el trabajo.
4. ¿Qué puntos clave se deben tener en cuenta durante la operación?
R: ① El arranque debe realizarse después de que el vehículo haya arrancado. Está estrictamente prohibido arrancar desde parado. ② Reduzca la velocidad al girar. ③ Cuando se trabaje en pendientes, se debe realizar en sentido longitudinal. Está estrictamente prohibido cruzar la pista para rodar. ④ Está prohibida la vibración en caminos duros (como caminos de cemento).
5. ¿Es conveniente el mantenimiento diario?
R: Es muy conveniente.
El diseño tiene en cuenta la comodidad del mantenimiento:
Capó abierto: El capó se puede abrir en un ángulo grande, lo que hace que el aceite, los filtros y otros componentes para la inspección diaria estén al alcance de la mano.
Lubricación centralizada (opcional): Puede equiparse con un sistema de lubricación centralizado automático. Con solo presionar un botón, se puede inyectar aceite en múltiples puntos de lubricación, lo que ahorra significativamente tiempo y mano de obra de mantenimiento.
6.¿Se puede personalizar la configuración?
• R: Sí. De acuerdo con las condiciones especiales de trabajo de los clientes, se pueden proporcionar algunas configuraciones opcionales, como sistemas de aspersión de agua (pulverización/atomización), motores de diferentes marcas, placas de oruga y rodillos de patas de oveja, etc. Los requisitos específicos deben comunicarse en detalle con el representante de ventas.
