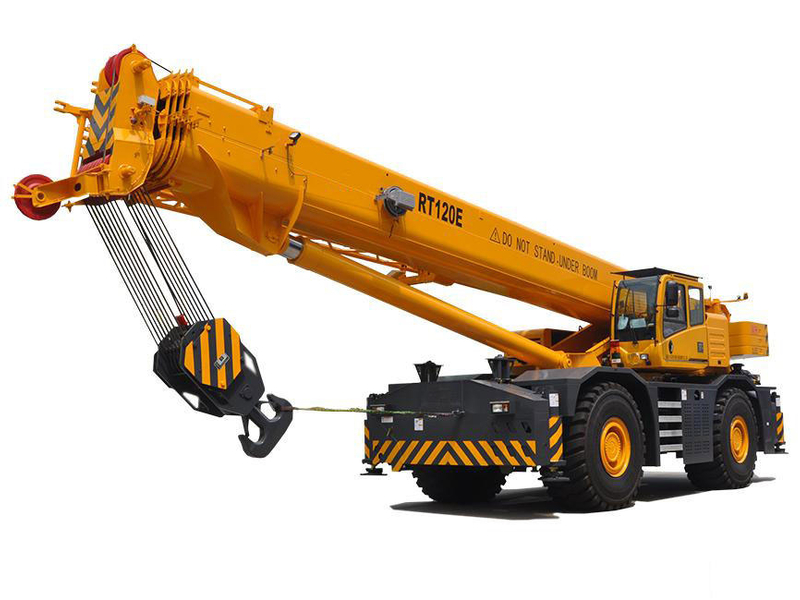

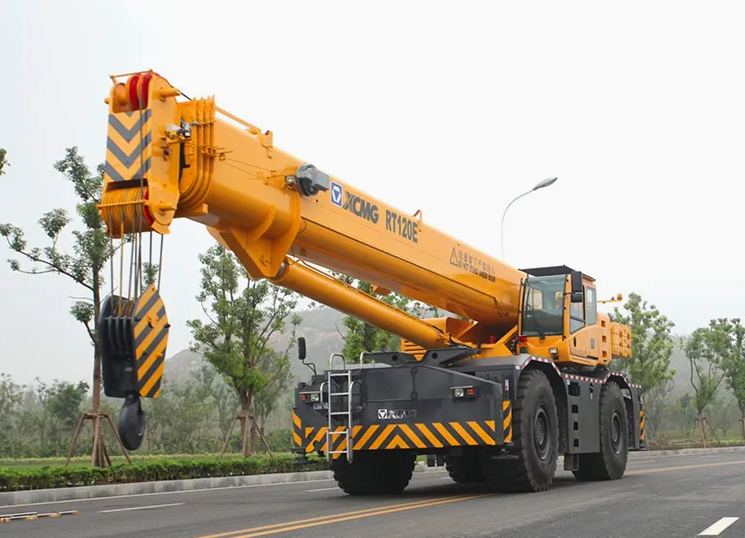

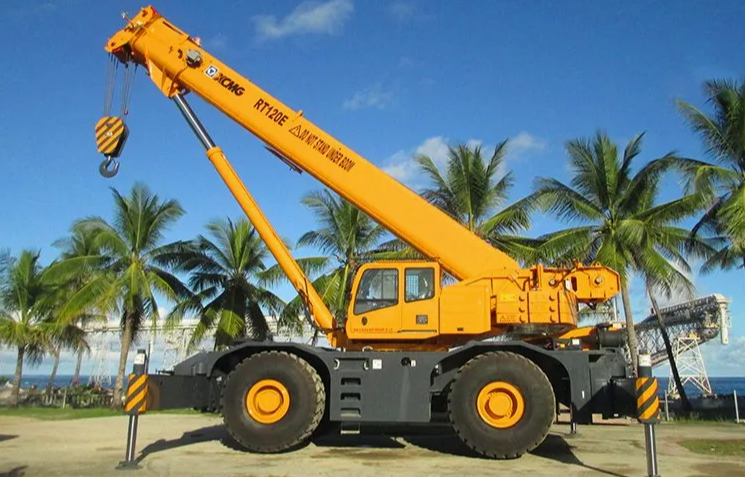

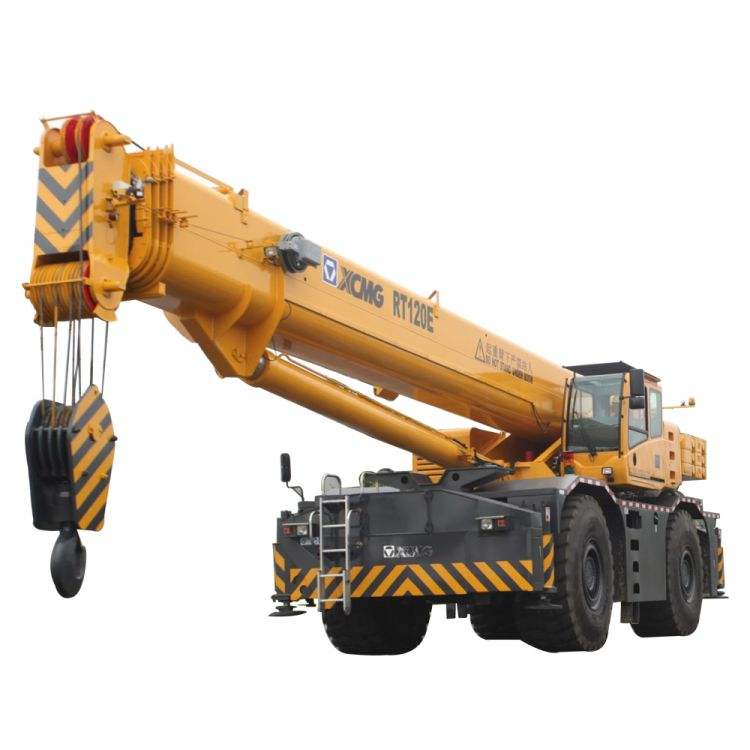

Présentation du produit
Deux types de conduite 4×2 et 4×4 sont adoptés avec fonction de conduite avant et arrière. Quatre modes de direction, min. le rayon de braquage n'est que de 7,5 m. Développé conjointement par des ingénieurs chinois et allemands, avec un concept de conception avancé. Flèche en 5 sections de 48 m et flèche de 20,6 m avec large plage de fonctionnement.
Avantage du produit
Économe en énergie et respectueux de l'environnement
Système hydraulique spécialisé à économie d’énergie. Le convertisseur de couple avec fonction de verrouillage présente des caractéristiques de couple élevé à basse vitesse et de rendement élevé à haute vitesse. Système de contrôle d'élévation pour chute libre, sans supplément
puissance nécessaire.
Haute mobilité et efficacité
Deux types de conduite 4×2 et 4×4 sont adoptés avec fonction de conduite avant et arrière. Quatre modes de direction, min. le rayon de braquage n'est que de 7,5 m.
Capacité de levage puissante
Développé conjointement par des ingénieurs chinois et allemands, avec un concept de conception avancé. Système télescopique à double cylindre et cordes, stable et fiable. Flèche en 5 sections de 46 m et flèche de 17,5 m avec large plage de fonctionnement.
Paramètres techniques
|
Article
|
Unité
|
RT120E
|
|
Longueur totale
|
mm
|
14900
|
|
Largeur hors tout
|
mm
|
3500
|
|
Hauteur hors tout
|
mm
|
3990
|
|
Poids
|
|
Poids total en voyage
|
kilos
|
79500
|
|
Pouvoir
|
|
Puissance nominale du moteur
|
kW/(tr/min)
|
224
|
|
Couple nominal du moteur
|
Nm/(tr/min)
|
1017
|
|
Voyage
|
|
Max. vitesse de déplacement
|
km/h
|
25
|
|
Min. diamètre de tournage
|
m
|
15
|
|
Min. garde au sol
|
mm
|
568
|
|
Angle d'approche
|
°
|
21.1
|
|
Angle de départ
|
°
|
17.3
|
|
Max. capacité scolaire
|
%
|
60
|
|
Performance principale
|
|
Max. capacité de levage totale nominale
|
t
|
120
|
|
Min. rayon de travail nominal
|
m
|
2.5
|
|
Rayon de braquage à la queue du plateau tournant
|
m
|
4.93
|
|
Max. couple de levage
|
kN.m
|
3500
|
|
Flèche à extension complète
|
m
|
13.2
|
|
Flèche + flèche à extension complète
|
m
|
48.8
|
|
Longueur de flèche
|
m
|
67.9
|
|
Vitesse de travail
|
|
Temps de levage de la flèche
|
s
|
135
|
|
Temps d'extension complète de la flèche
|
s
|
150
|
|
Max. vitesse des aux. treuil (corde simple)
|
m/min
|
2
|
Utilisations du produit
1. Opérations minières et carrières
Idéal pour soulever et transporter de gros blocs de minerai, des matériaux en pierre, des composants d'équipement lourd et pour l'installation de pipelines dans les sites miniers et de carrières. Son châssis robuste et ses puissantes capacités tout-terrain (pente maximale de 60 %), associées à des pneus tout-terrain spécialisés et à un blocage de différentiel antidérapant, garantissent des performances fiables dans des conditions difficiles et difficiles.
2. Construction de champs pétrolifères et de bases énergétiques
Déployé sur les sites de projets pétroliers et énergétiques pour l'installation de gros équipements, le transport de conduites lourdes et le soutien aux opérations de maintenance. Ses trois modes de fonctionnement (déplacement soutenu par stabilisateurs, soutenu par pneus et transport de charge) s'adaptent de manière flexible aux diverses exigences des chantiers de construction.
3. Construction de routes, de ponts et d'infrastructures à grande échelle
Largement déployé sur les grands chantiers de construction comme les autoroutes et les ponts, il gère le levage de composants préfabriqués lourds, de grandes structures en acier et d'autres matériaux de construction. Sa capacité de levage exceptionnelle (120 tonnes) et sa configuration de flèche étendue (flèche principale + flèche atteignant jusqu'à 68,6 mètres) couvrent efficacement des zones de travail étendues et difficiles.
4. Logistique portuaire et d’entreposage à grande échelle
Dans les ports et les grands entrepôts, il gère efficacement le chargement/déchargement et le transbordement de marchandises lourdes, de grosses machines et de matériaux. Sa mobilité agile (vitesse maximale de 33 km/h) et sa capacité de rotation à 360° améliorent l'efficacité logistique.
Guide d'utilisation du produit
Le fonctionnement du RT120E doit être strictement conforme à la réglementation. Avant de commencer le travail, assurez-vous que tous les stabilisateurs sont complètement déployés et soutenus sur un sol solide et plat. Surveiller le limiteur de moment de charge tout au long du fonctionnement ; la surcharge est strictement interdite. Contrôlez les mouvements de la flèche en douceur via la console de commande, en prêtant attention à la commutation flexible entre plusieurs modes de direction. Pendant les opérations de levage, un signaleur dédié doit diriger le processus, en s'assurant que la cargaison est solidement fixée et en évitant le personnel. Après l'utilisation, rétractez et fixez complètement la flèche et effectuez un entretien régulier. Les opérateurs doivent être certifiés pour exercer leurs fonctions.
FAQ
1. COMMENT SÉLECTIONNER L'HUILE HYDRAULIQUE ?
Choisissez le niveau de viscosité et le niveau de qualité en fonction des exigences de l'équipement, en faisant attention à la plage de température de fonctionnement.
2. COMMENT GÉRER UN COURT-CIRCUIT ÉLECTRIQUE ?
Débranchez l'alimentation électrique, utilisez un multimètre pour localiser le point de court-circuit, réparez l'isolation endommagée et remplacez les faisceaux de câbles défectueux.
3. COMMENT ENTRETIEN DU GÉNÉRATEUR ?
Vérifiez la tension de la courroie, nettoyez le redresseur, inspectez l'usure des balais de charbon et mesurez périodiquement la tension de sortie.
4. DES FLOCONS DE MÉTAL BRILLANT DANS L'HUILE USÉE DRAINÉE ?
Attention sévère ! Il existe une usure interne anormale du moteur. Démontage et réparation immédiats nécessaires.
5. Des fissures irrégulières apparaissant sur les flancs des pneus ?
Vieillissement des pneus ou fonctionnement prolongé sur des sites de gravier difficiles provoquant des coupures par des objets pointus.
6. PLUSIEURS DENTS CONSÉCUTIVES SUR LA COURONNE D'ORIENTATION PRÉSENTANT UNE USURE ANORMALE ?
Déformation mineure de la surface de montage du moteur d'orientation ou de la couronne d'orientation elle-même, entraînant un mauvais engrènement.
