Termék bemutatása

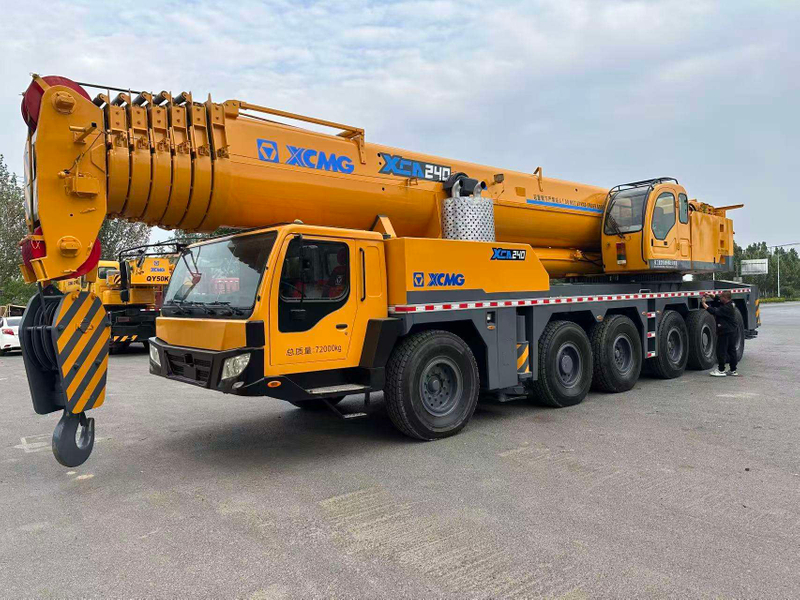

A QAY240 egy nagy teljesítményű, 240 tonnás terepdaru, 240 tonnás névleges teherbírással és 7797 kN·m maximális alap gém emelőnyomatékkal. A fő gém 67 méterrel nyúlik ki, maximális emelési magassága pedig 85,7 méter, ha a fúvókával kombinálják, széles körű működési lefedettséget kínál. Kettős motorral – 420 kW-os alsó és 194 kW-os felső alvázzal – 71 km/h-s maximális haladási sebességet és 48%-os maximális lejtést ér el, biztosítva a hatékony helyszíni átvitelt. Az elektrohidraulikus arányos vezérléssel és intelligens biztonsági rendszerrel felszerelt precíz mozgásokat és kiváló mikro-manőverezhetőséget biztosít, míg a teljesen kinyújtott kitámasztókarok stabil tartást biztosítanak. 72 tonnás össztömegével és kompakt méreteivel kiváló manőverezhetőséget kínál. Alkalmas nagy teherbírású szélerőművekben, hídépítésekben, petrolkémiai és infrastrukturális projektekben, megbízható emelési megoldásként szolgál közepes és nagy méretű mérnöki munkákhoz.
Termékelőny
Kivételes emelési képesség: 240 tonnás névleges emelőképesség, 7 szakaszos U-szelvényű főgém, amely 67 méteres maximális hosszra nyúlik ki, kombinált főgém + orra, amely eléri a 85,7 méter maximális emelési magasságot. Az egyhengeres tűzáras teleszkóp biztosítja a zökkenőmentes működést, míg a beépített gémcsúcs elcsavarodásgátló mechanizmus stabil és megbízható teljesítményt garantál nagy igénybevételű műveletek során.
Futómű agilitása és hatékonysága: 6 tengelyes 12 × 6 × 10 hajtás/kormányzás konfiguráció, lég-olaj felfüggesztés több módú kormányzással (beleértve a rákkormányzást is), maximális sebesség 71 km/h, maximális lejtése 48%, kivételes manőverezőképesség szűk helyeken.
Kiváló teljesítménykonfiguráció: A kettős motor (alsó egység 420 kW, felső egység 194 kW) bőséges teljesítményt biztosít; A hidraulikus rendszer importált tömítésekkel rendelkezik a szivárgásmentes működés és a meghosszabbított élettartam érdekében.
Hatékony áthelyezés: Önrakodó ellensúly + szabadalmaztatott segédrúd-beépítési rendszer lehetővé teszi az ellensúlyok 30 percen belüli összeszerelését/leszerelését segédberendezések nélkül, ami 30%-kal növeli az áthelyezés hatékonyságát.
Precíz és intelligens működés: Elektrohidraulikus arányos vezérlés + PLC intelligens menedzsment CAN-busz-integrációval kiváló mikromozgás-szabályozást és zökkenőmentes összetett műveleteket biztosít; az öndiagnosztikai hibafelismerés megkönnyíti az egyszerű karbantartást.
Biztonságos, megbízható és tartós: a négypontos, teljesen hidraulikus kitámasztókarok 360°-os működést tesznek lehetővé; nyomatékkorlátozó és többfékes védelmi rendszereket tartalmaznak. A kritikus hegesztési varratokat nagy szilárdságú acélból robotizált hegesztéssel végzik, ami garantálja a gép élettartamának meghosszabbítását.
Műszaki paraméterek
|
Osztályozó
|
Tétel
|
Egység
|
Paraméter
|
|
Dimenzió
|
Teljes hossz
|
mm
|
15918
|
|
Teljes szélesség
|
mm
|
3080
|
|
Teljes magasság
|
mm
|
4000
|
|
Kerékbázis
|
1. tengely, 2. tengely
|
mm
|
13200
|
|
5. tengely, 6. tengely
|
mm
|
67000
|
|
3. tengely, 4. tengely
|
mm
|
87000
|
|
Pálya
|
mm
|
|
|
Teljes tömeg utazási állapotban
|
kg
|
72000
|
|
Tengelyterhelés
|
1. tengely, 2. tengely
|
kg
|
12000
|
|
Tömeg
|
3. tengely, 4. tengely
|
kg
|
12000
|
|
5. tengely, 6. tengely
|
kg
|
12000
|
|
Hatalom
|
Daru felépítmény
|
Névleges teljesítmény
|
kW/(r/perc)
|
194/2100
|
|
Névleges nyomaték
|
Nm/(r/perc)
|
1050/1400
|
|
motor
|
Névleges sebesség
|
r/perc
|
2100
|
|
Daruszállító motor
|
Névleges teljesítmény
|
kW/(r/perc)
|
420/1800
|
|
Névleges nyomaték
|
Nm/(r/perc)
|
2700/1080
|
|
Névleges sebesség
|
r/perc
|
1800
|
|
Utazási teljesítmény
|
Utazási sebesség
|
Max. utazási sebesség
|
km/h
|
71
|
|
Min. esztergálási átmérő
|
m
|
24
|
|
Min. hasmagasság
|
mm
|
280
|
|
Megközelítési szög
|
°
|
25
|
|
Indulási szög
|
°
|
18
|
|
Fékút (30 km/h-nál teljes terheléssel)
|
m
|
≤ 10
|
|
Max. évfolyam-képesség
|
%
|
48
|
|
Üzemanyag fogyasztás 100 km-re
|
l
|
90
|
A termék felhasználása
Szélturbinák szerelése és karbantartása: Gondolák, tornyok és lapátok telepítése és szervizelése.
Hídépítés: Nagyméretű alkatrészek szerelése, beleértve a doboztartókat és a tetőgerendákat autópálya-, nagysebességű vasúti és városi hidakhoz.
Petrolkémiai berendezések telepítése: Nehéz berendezések, például reaktorok, oszlopok és tárolótartályok emelése finomító és vegyi üzemek számára.
Városi infrastrukturális projektek: Kritikus alkatrészek telepítése rendkívül magas acélszerkezetekhez, nagyméretű helyszínekhez, repülőterekhez és vasúti tranzitrendszerekhez.
Nagyméretű berendezések elhelyezése: Túlméretes berendezések szállítása és precíziós telepítése, beleértve alagútfúró gépeket, generátorkészleteket, préseket és öntőformákat.
Sürgősségi mentési műveletek: Nagyszabású baleset-reagálás és nehéz felszerelések mentése, erős alkalmazkodóképesség bonyolult munkakörülményekhez.
Termék használati útmutató
Használat előtt ellenőrizze az egész gépet, a kitámasztókarokat, a hidraulikát, a drótköteleket és a biztonsági berendezéseket. Győződjön meg arról, hogy a talaj szilárd és vízszintes-e, és a kitámasztókarok biztonságosan meg vannak támasztva.
Szigorúan tartsa be az emelőképesség táblázatot. Túlterhelés, átlós húzás vagy ferde emelés szigorúan tilos; pontosan megfeleljen a működési feltételeknek.
Végezze el az emelő-, feszítő-
Működés közben folyamatosan figyelje az olyan paramétereket, mint a nyomatékkorlátozó, a szög és a magasság. Azonnal hagyja abba a működést, és ellenőrizze, ha bármilyen rendellenességet észlel.
Tartsa be a kijelölt jelzõ utasításait. A személyzet nem maradhat vagy haladhat el a terhelés, a gém vagy a lengés sugarán belül.
A munka befejezése után húzza vissza a gémet, a szuperemelőt és a kitámasztókarokat. Parkolja le a gépet biztonságos helyen, húzza ki a tápellátást, tisztítsa meg a berendezést, és vezessen pontos nyilvántartást.
GYIK
1. MILYEN ÓVINTÉZKEDÉSEKET KELL TENNI ESŐS IDŐBAN MUNKAVÉGZÉS ESETÉN?
Kerülje el a csúszást, kerülje a puha talajt, ellenőrizze az elektromos rendszer vízszigetelését, és szükség esetén függessze fel a műveleteket.
2. HOGYAN KELL CSERÉLNI A HIDRAULIKAOLAJ SZŰRŐ ELEMET?
Állítsa le és szüntesse meg a nyomást, tisztítsa meg a szűrőelem házát, távolítsa el speciális szerszámokkal, szereljen be új szűrőelemet, miközben gondoskodik a tömítőgyűrű megfelelő elhelyezkedéséről.
3. HOGYAN KEZELJÜK A SZABÁLYOS GUMIKOPÁST?
Ellenőrizze és állítsa be a gumiabroncsok nyomását és beállítási paramétereit. Egyensúlyozza ki a kerékagyat. Kerülje a túlterhelést és a hirtelen gyorsítást/fékezést.
4. MIT KELL FIGYELNI A PÁLYÁK BEÁLLÍTÁSÁNAK?
Sík talajon állítsa be. Tartsa fenn a megfelelő feszültséget. Rendszeresen ellenőrizze a síncsapok és a perselyek kopását.
5. HOGYAN KELL CSERÉLNI A MOTORSZÍJT?
Oldja ki a feszítőt, távolítsa el a régi szíjat, szerelje be az új szíjat és állítsa be a feszességet, ellenőrizze a szíjtárcsák beállítását.
6. MIT KELL FIGYELNI A FÉKRENDSZER JAVÍTÁSÁNAK?
Használjon speciális szerszámokat, szerelje szét egymás után, cserélje ki a kopott alkatrészeket, állítsa be a távolságot a telepítés után, és végezzen tesztelést.
