Ознайомлення з продуктом

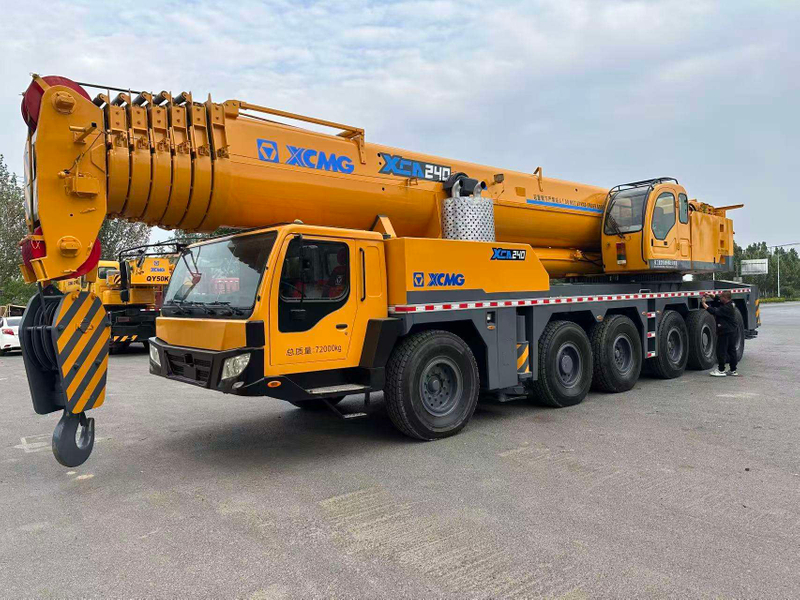

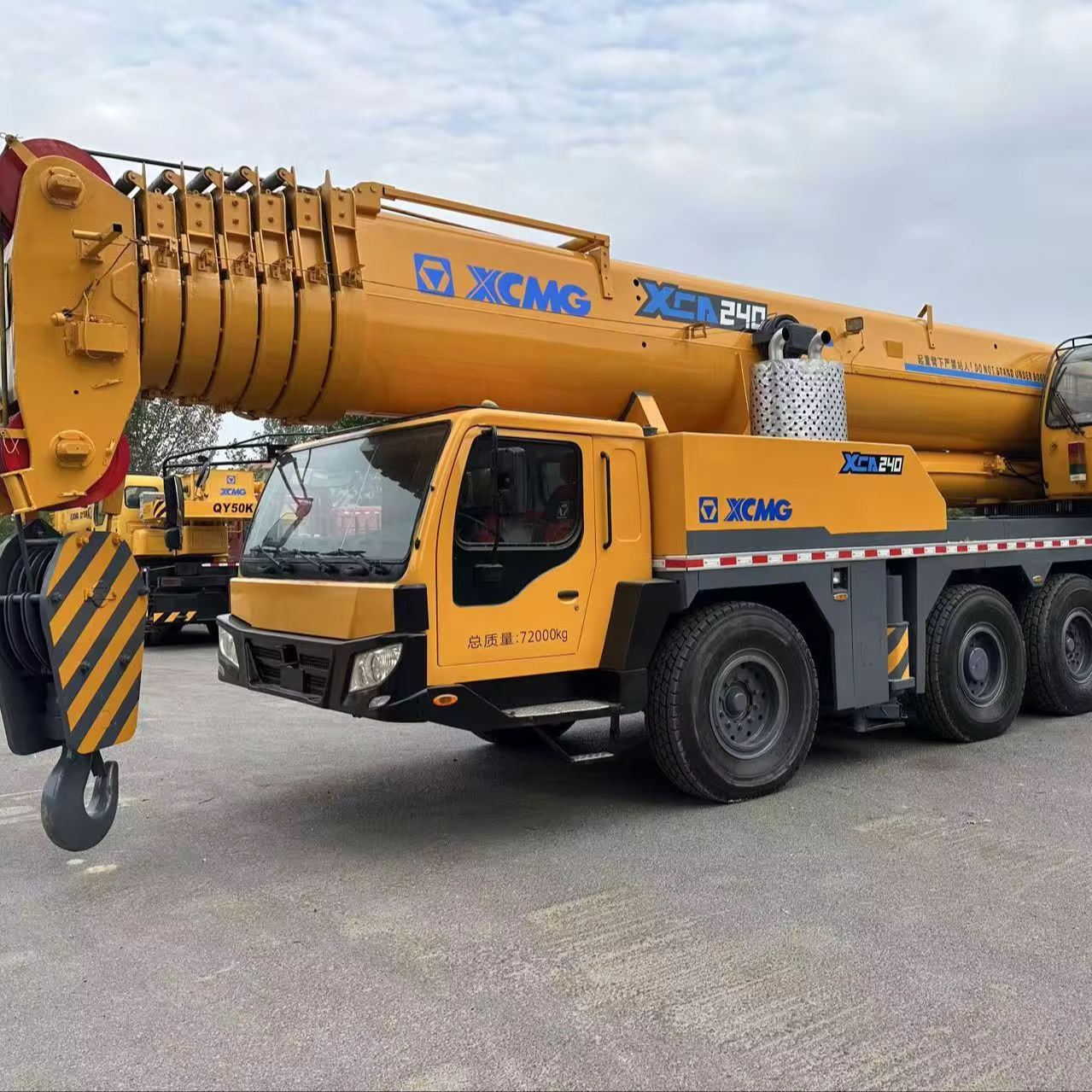

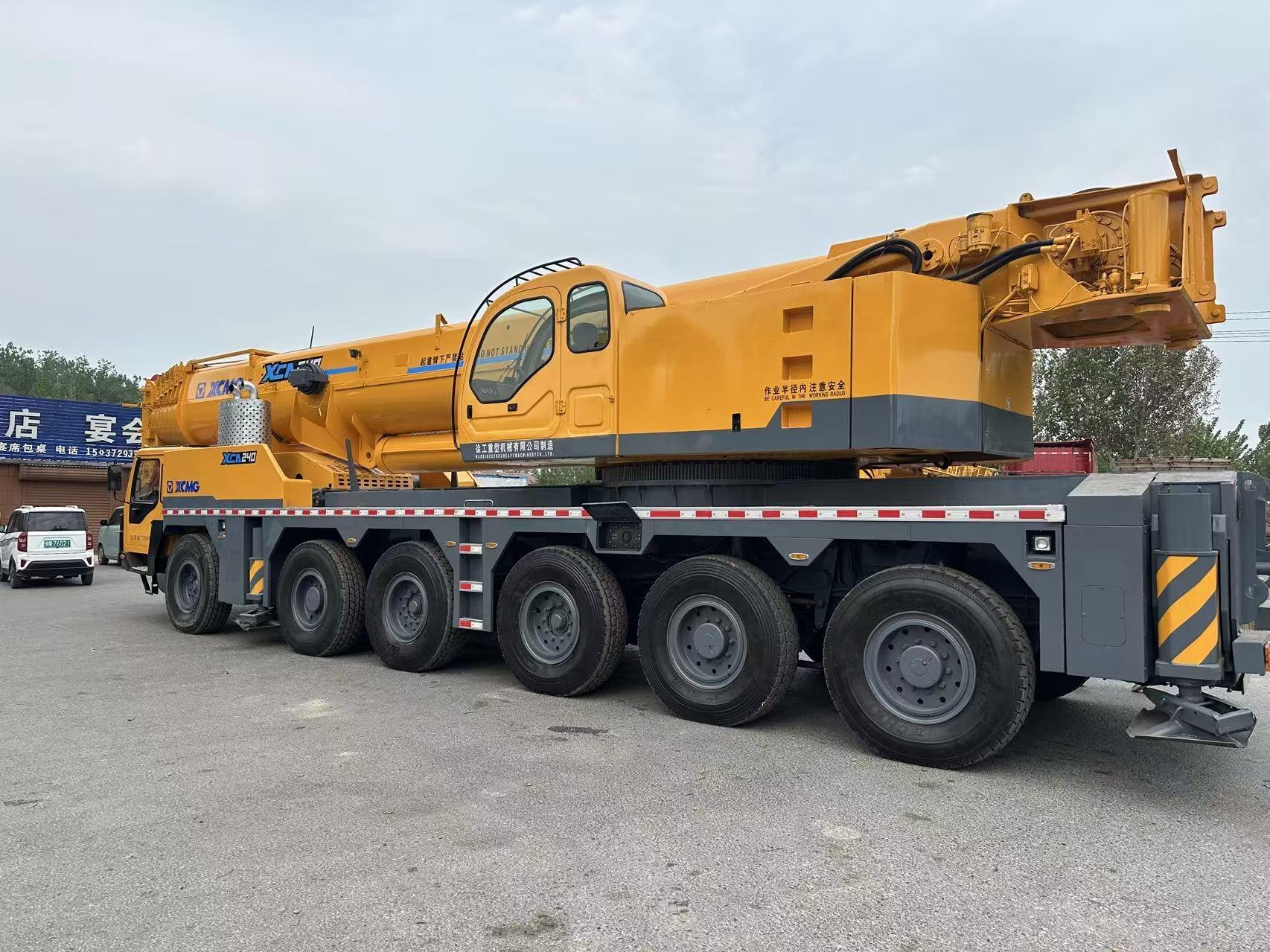

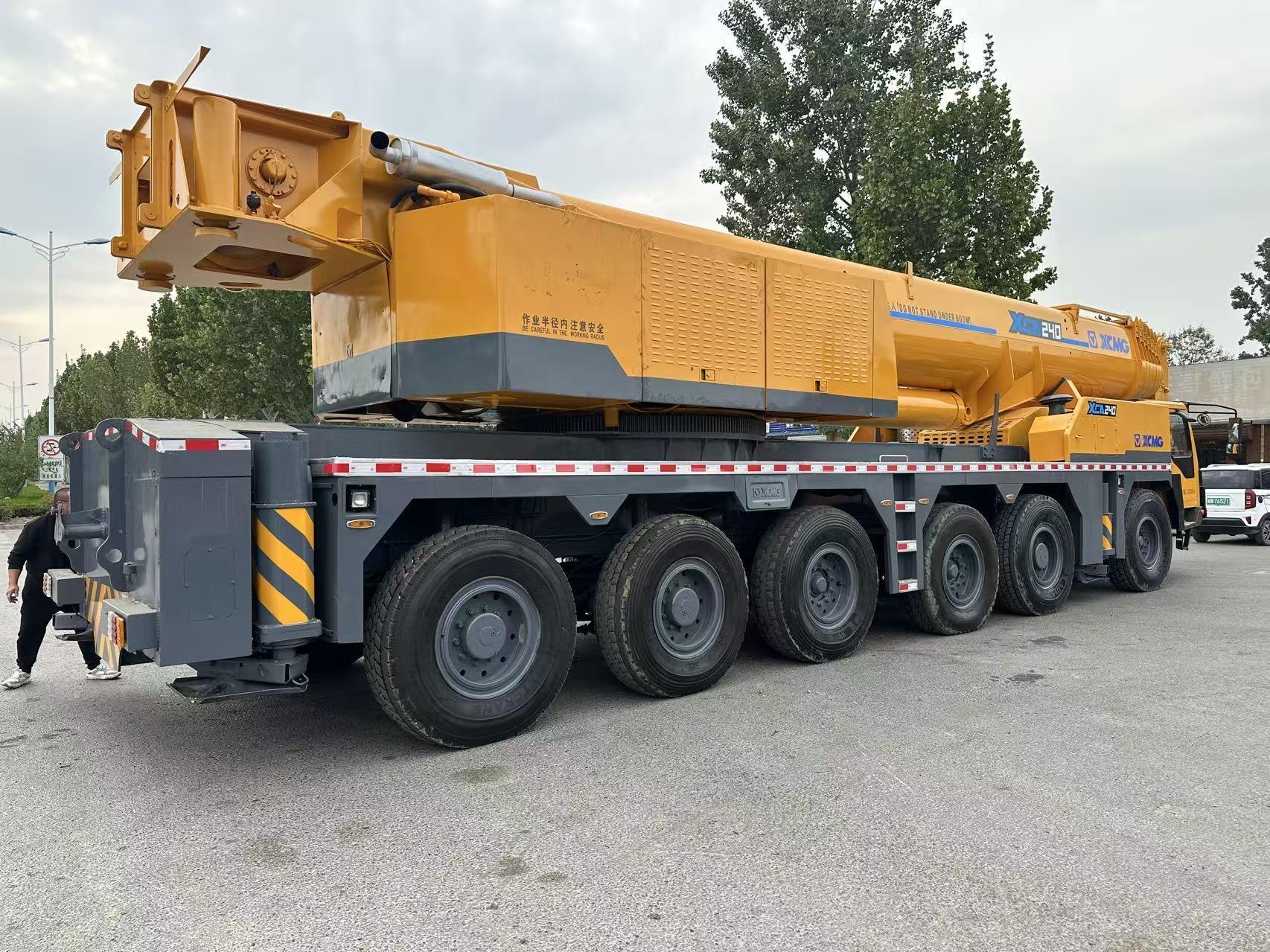

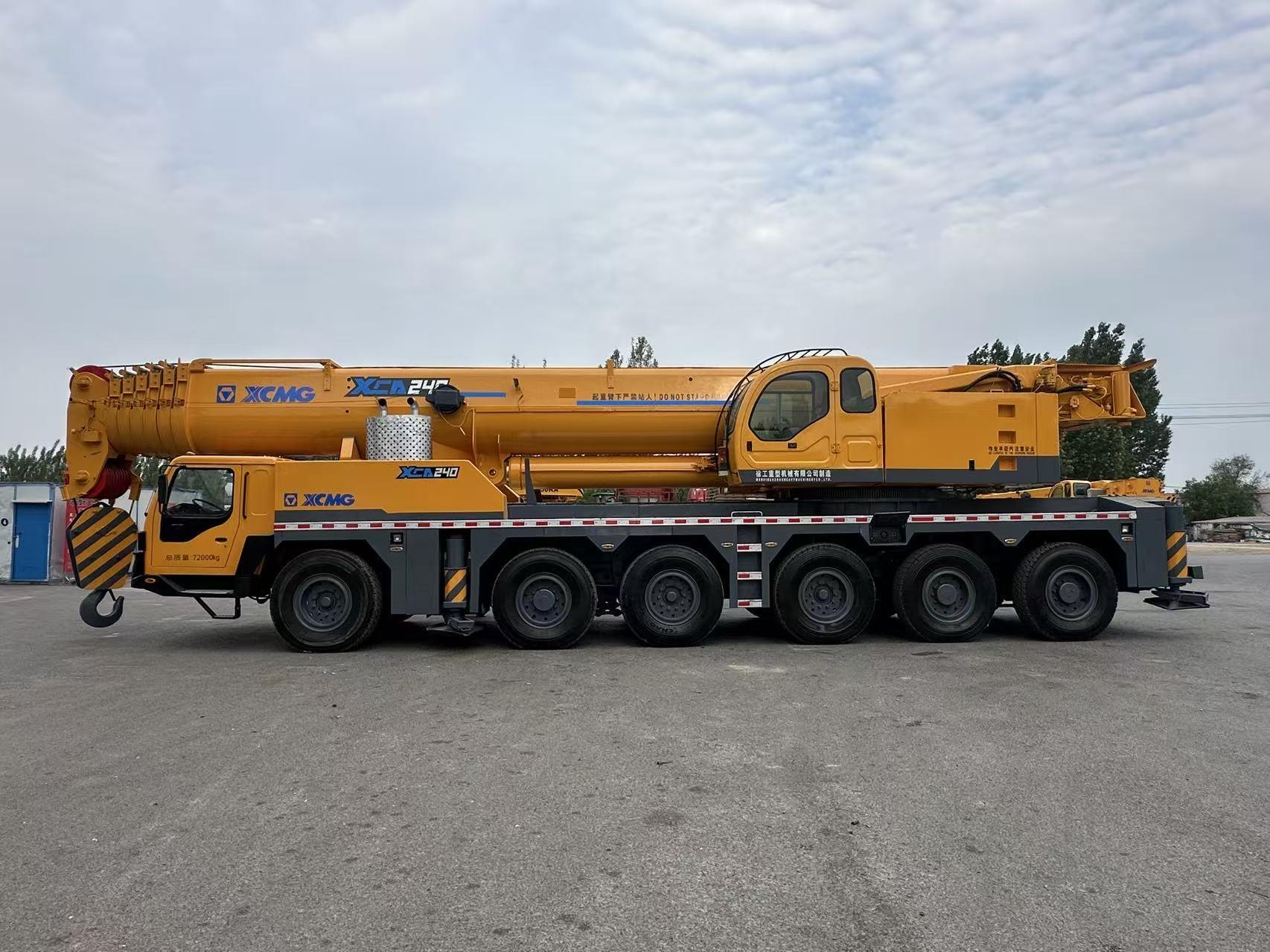

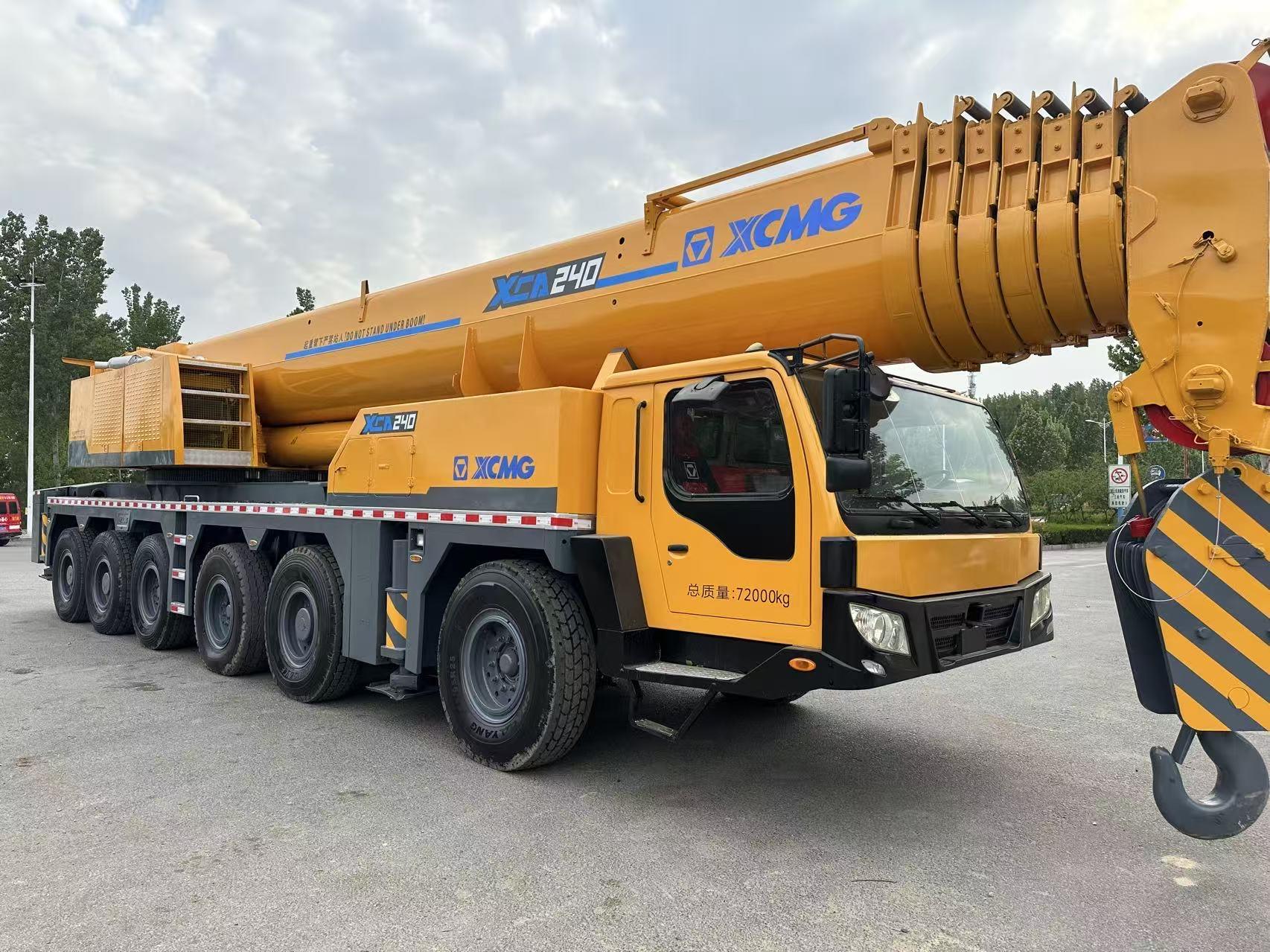

QAY240 — це високопродуктивний 240-тонний всюдихідний кран з номінальною вантажопідйомністю 240 тонн і максимальним базовим підйомним моментом стріли 7797 кН·м. Головна стріла простягається до 67 метрів, з максимальною висотою підйому 85,7 метрів у поєднанні з удлинителем, що забезпечує широке робоче покриття. Завдяки подвійним двигунам – нижньому шасі потужністю 420 кВт і верхньому шасі потужністю 194 кВт – він розвиває максимальну швидкість руху 71 км/год і максимальний нахил 48%, забезпечуючи ефективне переміщення місця. Оснащений електрогідравлічним пропорційним керуванням та інтелектуальною системою безпеки, він забезпечує точні рухи та чудову мікроманевреність, а повністю висунуті аутригери забезпечують стабільну підтримку. Загальна вага 72 тонни та компактні розміри забезпечують чудову маневреність. Підходить для підйому важких навантажень у вітроенергетичних, мостових, нафтохімічних та інфраструктурних проектах, він служить надійним підйомним рішенням для середніх і великих інженерних робіт.
Перевага продукту
Виняткова вантажопідйомність: номінальна вантажопідйомність 240 тонн, головна стріла U-подібного секції з 7 секцій, максимальна довжина якої становить 67 метрів, максимальна висота підйому в комбінованій формі головної стріли та стріли становить 85,7 метрів. Одноциліндровий телескопічний фіксатор забезпечує плавну роботу, а вбудований механізм запобігання перекручуванню наконечника стріли гарантує стабільну та надійну роботу під час важких операцій.
Маневреність та ефективність шасі: 6-вісна конфігурація приводу/рульового керування 12×6×10, повітряно-масляна підвіска з багаторежимним рульовим управлінням (включаючи крабове рульове управління), максимальна швидкість 71 км/год, максимальний нахил 48%, виняткова маневреність у обмеженому просторі.
Покращена конфігурація потужності: Подвійні двигуни (нижній блок 420 кВт, верхній блок 194 кВт) забезпечують достатню потужність; Гідравлічна система оснащена імпортними ущільненнями для герметичної роботи та подовженого терміну служби.
Ефективне переміщення: самозавантажувальна противага + запатентована система встановлення допоміжної стріли дозволяє збирати/розбирати противагу протягом 30 хвилин без допоміжного обладнання, підвищуючи ефективність переміщення на 30%.
Точна та інтелектуальна робота: електрогідравлічне пропорційне керування + інтелектуальне керування ПЛК з інтеграцією шини CAN забезпечує чудове керування мікрорухом і плавність складених дій; самодіагностичне виявлення несправностей полегшує технічне обслуговування.
Безпечний, надійний і довговічний: чотириточкові повністю гідравлічні опори дозволяють працювати на 360°; вбудовані системи обмеження крутного моменту та захисту кількох гальм. Критичні зварні шви зварюються роботом із використанням високоміцної сталі, що гарантує подовжений термін служби машини.
Технічні параметри
|
Класифікаційний
|
Пункт
|
одиниця
|
Параметр
|
|
Розмір
|
Загальна довжина
|
мм
|
15918
|
|
Загальна ширина
|
мм
|
3080
|
|
Загальна висота
|
мм
|
4000
|
|
Колісна база
|
Вісь 1, вісь 2
|
мм
|
13200
|
|
Вісь 5, вісь 6
|
мм
|
67000
|
|
Вісь 3, вісь 4
|
мм
|
87000
|
|
Трек
|
мм
|
|
|
Загальна маса в стані подорожі
|
кг
|
72000
|
|
Навантаження на вісь
|
Вісь 1, вісь 2
|
кг
|
12000
|
|
маса
|
Вісь 3, вісь 4
|
кг
|
12000
|
|
Вісь 5, вісь 6
|
кг
|
12000
|
|
потужність
|
Надбудова крана
|
Номінальна потужність
|
кВт/(об/хв)
|
194/2100
|
|
Номінальний крутний момент
|
Нм/(об/хв)
|
1050/1400
|
|
двигун
|
Номінальна швидкість
|
об/хв
|
2100
|
|
Двигун крановоза
|
Номінальна потужність
|
кВт/(об/хв)
|
420/1800
|
|
Номінальний крутний момент
|
Нм/(об/хв)
|
2700/1080
|
|
Номінальна швидкість
|
об/хв
|
1800
|
|
Подорожі
|
Швидкість руху
|
Макс. швидкість руху
|
км/год
|
71
|
|
Хв. діаметр обточування
|
м
|
24
|
|
Хв. кліренс
|
мм
|
280
|
|
Кут наближення
|
°
|
25
|
|
Кут вильоту
|
°
|
18
|
|
Гальмівний шлях (при 30 км/год з повним навантаженням)
|
м
|
≤ 10
|
|
Макс. оцінка-здатність
|
%
|
48
|
|
Витрата палива на 100 км
|
л
|
90
|
Використання продукту
Монтаж та технічне обслуговування вітрових турбін: встановлення та обслуговування мотогондол, башт і лопатей.
Будівництво мостів: зведення великих компонентів, включаючи коробчасті балки та балки для автомагістралей, високошвидкісних залізниць і міських мостів.
Монтаж нафтохімічного обладнання: підйом важкого обладнання, наприклад реакторів, колон і резервуарів для нафтопереробних і хімічних заводів.
Проекти міської інфраструктури: встановлення критичних компонентів для надвисоких сталевих конструкцій, великих майданчиків, аеропортів і систем залізничного транспорту.
Розміщення великогабаритного обладнання: транспортування та точне встановлення великогабаритного обладнання, включаючи тунелебурильні машини, генераторні установки, преси та форми.
Аварійно-рятувальні операції: реагування на великомасштабні аварії та видалення важкого обладнання з високою адаптивністю до складних умов роботи.
Інструкція з експлуатації продукту
Перед початком роботи перевірте всю машину, опори, гідравліку, троси та запобіжні пристрої. Переконайтеся, що земля тверда та рівна, а опори надійно закріплені.
Суворо дотримуйтеся таблиці вантажопідйомності. Суворо заборонено перевантажувати, тягнути по діагоналі або піднімати під перекіс; точно відповідають умовам експлуатації.
Виконуйте рухи підйому, відкидання та повороту плавно та обережно. Уникайте різких стартів, раптових падінь, різких поворотів або різких зупинок.
Під час роботи постійно контролюйте такі параметри, як обмежувач моменту, кут і висота. Негайно припиніть роботу та перевірте у разі будь-яких відхилень.
Виконуйте вказівки призначеного сигнальника. Персонал не повинен залишатися або проходити в радіусі вантажу, стріли або повороту.
Після завершення роботи втягніть стрілу, суперліфт і виносні опори. Припаркуйте машину в безпечному місці, відключіть джерело живлення, почистіть обладнання та ведіть точні записи.
