Mahsulot taqdimoti

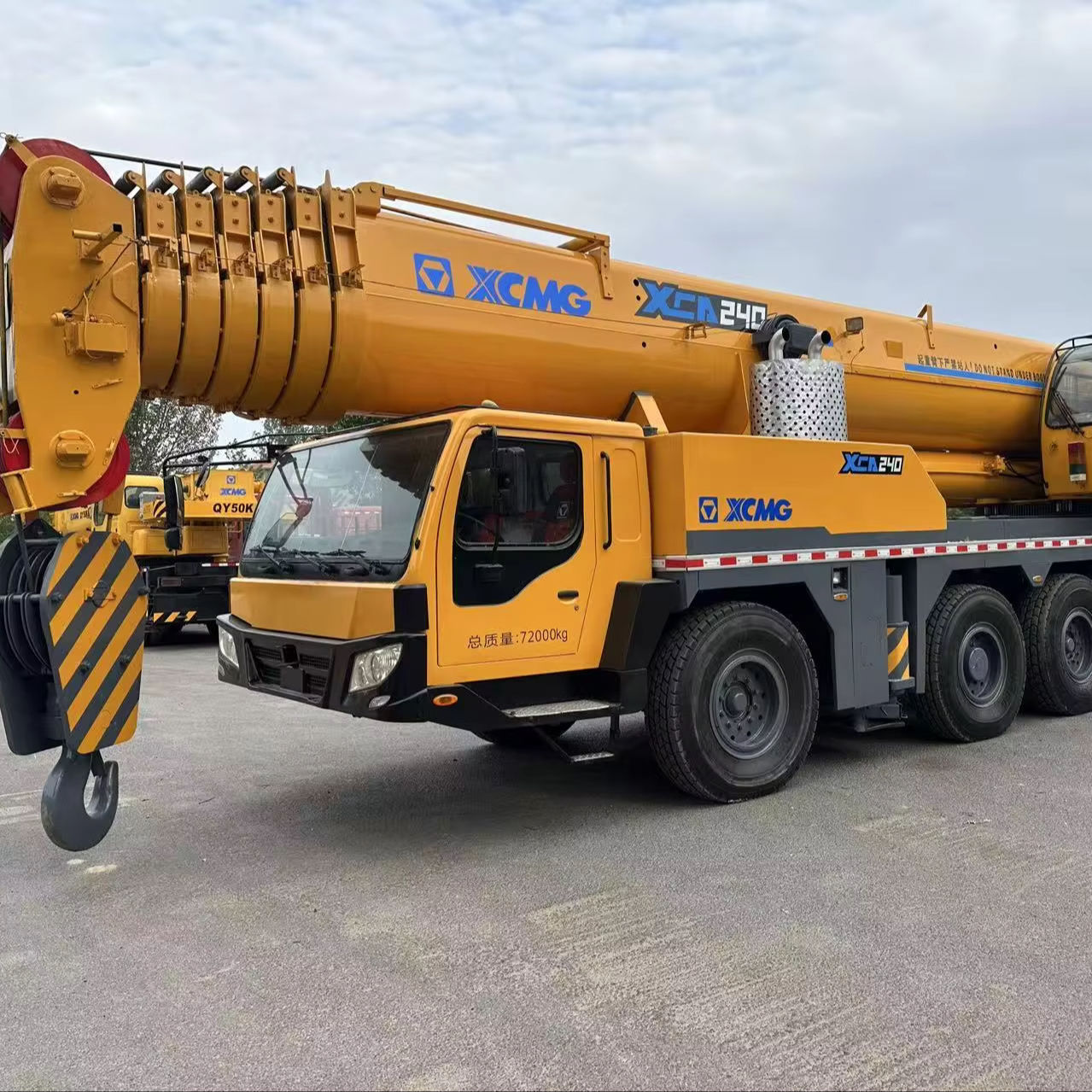

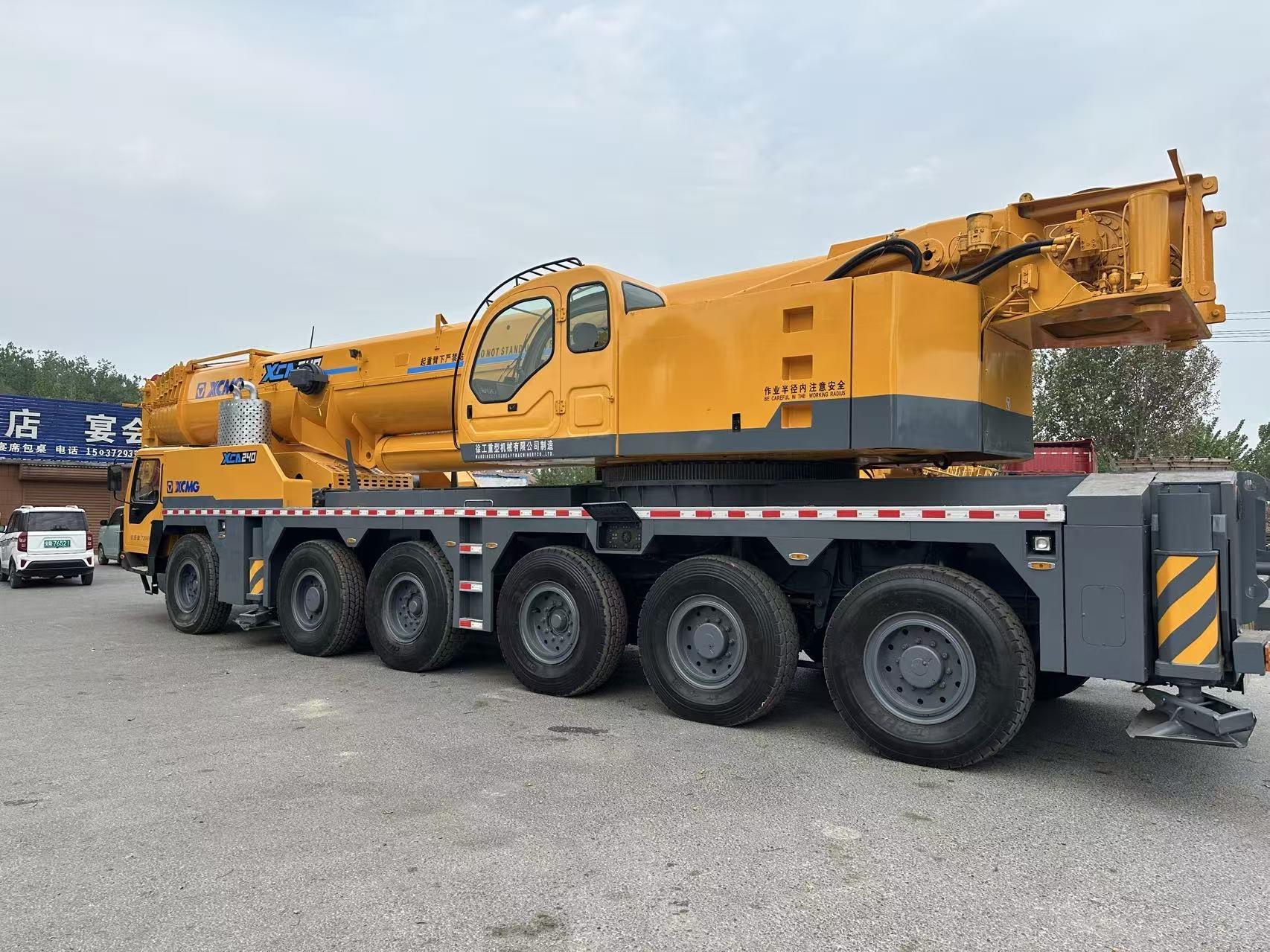

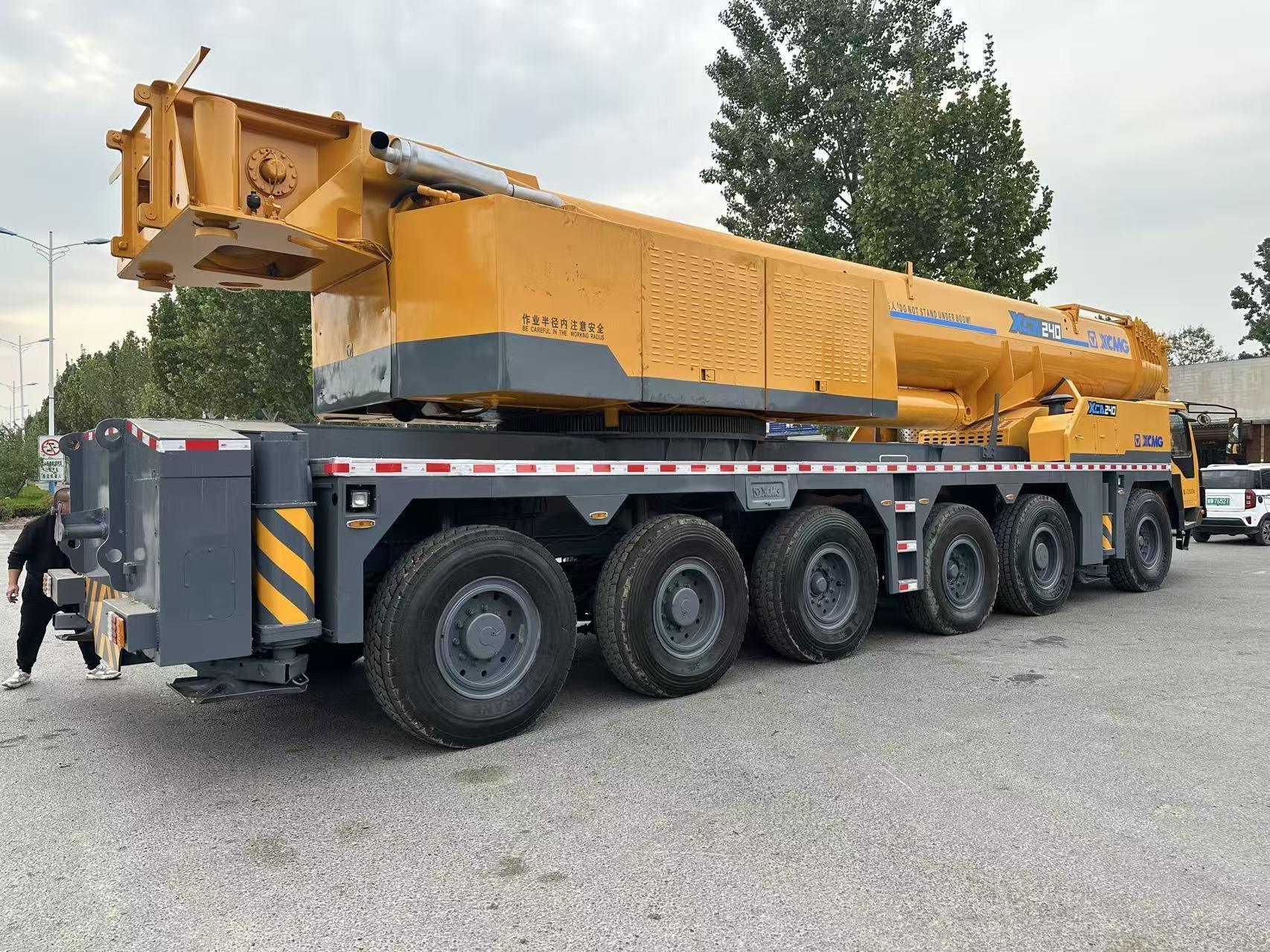

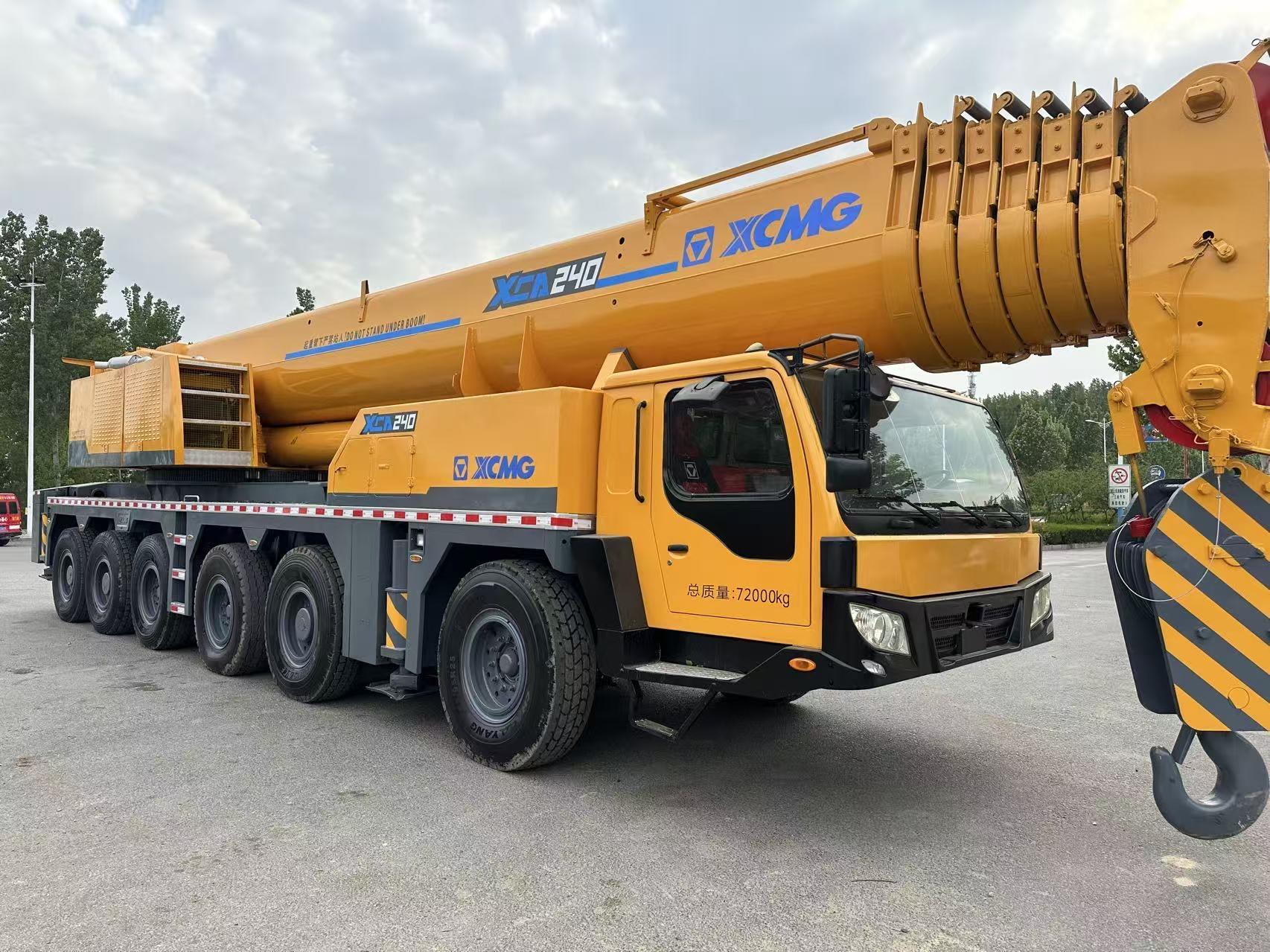

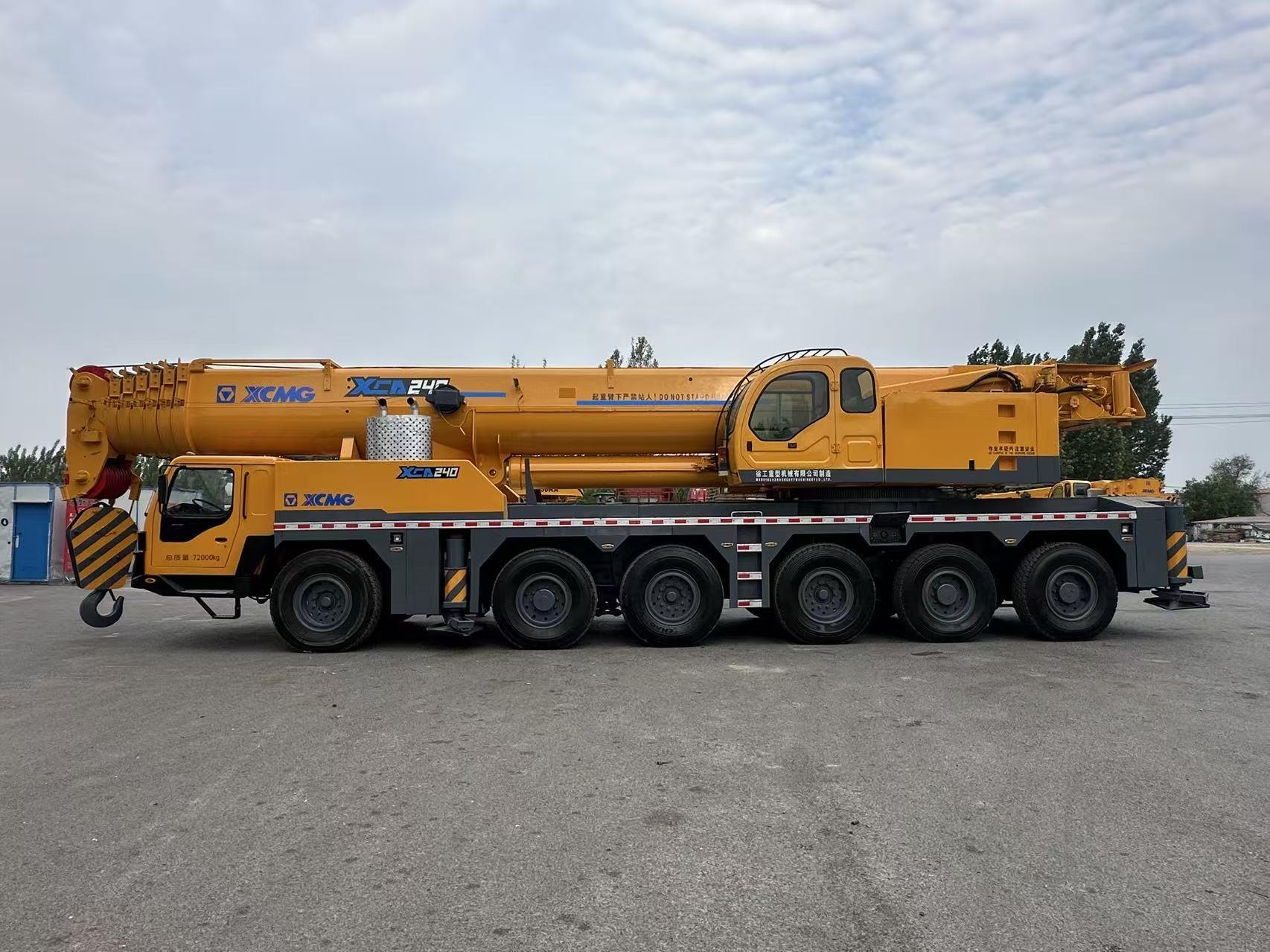

QAY240 yuqori unumli 240 tonnalik butun er usti kran bo'lib, nominal ko'tarish quvvati 240 tonna va bomning maksimal asosiy ko'tarish momenti 7797 kN·m. Asosiy bom 67 metrgacha cho'ziladi, maksimal ko'tarish balandligi jib bilan birlashganda 85,7 metrni tashkil etadi, bu esa keng operatsion qamrovni ta'minlaydi. Ikki dvigatellar - 420 kVt pastki shassi va 194 kVt yuqori shassi bilan quvvatlanadi - u 71 km/soat maksimal harakat tezligiga va 48% maksimal gradientga erishadi va saytning samarali o'tkazilishini ta'minlaydi. Elektr-gidravlik proportsional boshqaruv elementlari va aqlli xavfsizlik tizimi bilan jihozlangan, u aniq harakatlar va mukammal mikro-manevrlikni ta'minlaydi, to'liq kengaytirilgan ustunlar esa barqaror qo'llab-quvvatlashni ta'minlaydi. Umumiy og'irligi 72 tonna va ixcham o'lchamlari bilan u mukammal manevr qobiliyatini ta'minlaydi. Shamol energetikasi, ko'prik qurilishi, neft-kimyo va infratuzilma loyihalarida og'ir yuklarni ko'tarish uchun mos keladi, u o'rta va yirik muhandislik ishlari uchun ishonchli yuk ko'tarish yechimi bo'lib xizmat qiladi.
Mahsulot afzalligi
Istisno ko'tarish qobiliyati: 240 tonna nominal yuk ko'tarish quvvati, maksimal uzunligi 67 metrgacha cho'zilgan 7 qismli U-seksiyali asosiy bom, birlashtirilgan asosiy bom + maksimal ko'tarish balandligi 85,7 metrga etadi. Yagona silindrli pin-qulfli teleskop muammosiz ishlashni ta'minlaydi, o'rnatilgan bom uchi burilishga qarshi mexanizm esa og'ir yuklardagi operatsiyalarda barqaror va ishonchli ishlashni kafolatlaydi.
Shassi epchilligi va samaradorligi: 6 o'qli 12 × 6 × 10 haydovchi/rulda konfiguratsiyasi, ko'p rejimli boshqaruvli havo moyli suspenziyasi (shu jumladan qisqichbaqa boshqaruvi), maksimal tezlik 71 km/soat, maksimal gradient 48%, cheklangan joylarda ajoyib manevr.
Yuqori quvvat konfiguratsiyasi: Ikki dvigatellar (pastki blok 420 kVt, yuqori blok 194 kVt) katta quvvat beradi; Shlangi tizim oqishsiz ishlash va xizmat muddatini uzaytirish uchun import qilingan muhrlarga ega.
Samarali ko'chirish: O'z-o'zidan yuklanadigan qarshi og'irlik + patentlangan yordamchi jib o'rnatish tizimi yordamchi uskunalarsiz 30 daqiqa ichida qarshi og'irlikni yig'ish/demontaj qilish imkonini beradi, bu esa ko'chirish samaradorligini 30% ga oshiradi.
Aniq va aqlli ishlash: Elektro-gidravlik proportsional boshqaruv + CAN avtobus integratsiyasi bilan PLC aqlli boshqaruvi mukammal mikro-harakatni boshqarish va silliq birikma harakatlarini ta'minlaydi; o'z-o'zini diagnostik nosozliklarni aniqlash to'g'ridan-to'g'ri texnik xizmat ko'rsatishni osonlashtiradi.
Xavfsiz, ishonchli va bardoshli: to'rt nuqtali to'liq gidravlik ustunlar 360 ° ishlashini ta'minlaydi; momentni cheklovchi va ko'p tormozli himoya tizimlari o'rnatilgan. Muhim payvand choklari yuqori quvvatli po'lat yordamida robot yordamida payvandlanadi, bu esa mashinaning ishlash muddatini uzaytiradi.
Texnik parametrlar
|
Klassifikator
|
Element
|
Birlik
|
Parametr
|
|
Hajmi
|
Umumiy uzunlik
|
mm
|
15918
|
|
Umumiy kenglik
|
mm
|
3080
|
|
Umumiy balandlik
|
mm
|
4000
|
|
G'ildirak bazasi
|
Aks 1, o'q 2
|
mm
|
13200
|
|
Aks 5, o'q 6
|
mm
|
67000
|
|
Aks 3, o'q 4
|
mm
|
87000
|
|
Trek
|
mm
|
|
|
Sayohat holatidagi umumiy massa
|
kg
|
72000
|
|
Aks yuki
|
Aks 1, o'q 2
|
kg
|
12000
|
|
Massa
|
Aks 3, o'q 4
|
kg
|
12000
|
|
Aks 5, o'q 6
|
kg
|
12000
|
|
Quvvat
|
Kran ustki tuzilishi
|
Nominal quvvat
|
kVt/(r/min)
|
194/2100
|
|
Nominal moment
|
Nm/(r/min)
|
1050/1400
|
|
dvigatel
|
Nominal tezlik
|
r/min
|
2100
|
|
Kran tashuvchi dvigatel
|
Nominal quvvat
|
kVt/(r/min)
|
420/1800
|
|
Nominal moment
|
Nm/(r/min)
|
2700/1080
|
|
Nominal tezlik
|
r/min
|
1800
|
|
Sayohat ishlashi
|
Sayohat tezligi
|
Maks. sayohat tezligi
|
km/soat
|
71
|
|
Min. burilish diametri
|
m
|
24
|
|
Min. yerni tozalash
|
mm
|
280
|
|
Yaqinlashish burchagi
|
°
|
25
|
|
Ketish burchagi
|
°
|
18
|
|
Tormoz masofasi (to'liq yuk bilan soatiga 30 km)
|
m
|
≤ 10
|
|
Maks. darajali qobiliyat
|
%
|
48
|
|
100 km uchun yoqilg'i sarfi
|
l
|
90
|
Mahsulotdan foydalanish
Shamol turbinalarini o'rnatish va texnik xizmat ko'rsatish: Nasellar, minoralar va pichoqlarni o'rnatish va ularga xizmat ko'rsatish.
Ko'prik qurilishi: avtomobil yo'llari, tezyurar temir yo'l va shahar ko'priklari uchun katta qismlarni o'rnatish.
Neft-kimyo uskunalarini o'rnatish: Qayta ishlash va kimyo zavodlari uchun reaktorlar, ustunlar va saqlash tanklari kabi og'ir asboblarni ko'tarish.
Shahar infratuzilmasi loyihalari: o'ta baland po'lat konstruktsiyalar, keng ko'lamli joylar, aeroportlar va temir yo'l tranzit tizimlari uchun muhim komponentlarni o'rnatish.
Katta uskunalarni joylashtirish: katta o'lchamdagi uskunalarni tashish va aniq o'rnatish, shu jumladan tunnel burg'ulash mashinalari, generator majmualari, presslar va qoliplar.
Favqulodda qutqaruv operatsiyalari: Katta miqyosdagi baxtsiz hodisalarga javob berish va og'ir uskunalarni tozalash, murakkab ish sharoitlariga kuchli moslashish.
Mahsulotni ishlatish bo'yicha qo'llanma
Ishlamasdan oldin butun mashinani, ustunlar, gidravlika, sim arqonlar va xavfsizlik moslamalarini tekshiring. Tuproqning mustahkam va tekis ekanligiga ishonch hosil qiling, ustunlar ishonchli tarzda qo'llab-quvvatlanadi.
Yuk ko'tarish qobiliyati jadvaliga qat'iy rioya qiling. Haddan tashqari yuklash, diagonal tortish yoki egri ko'tarish qat'iyan man etiladi; ish sharoitlariga aniq mos keladi.
Yuk ko'tarish, tortish va aylantirish harakatlarini silliq va yumshoq bajaring. To'satdan boshlash, to'satdan tushish, keskin burilish yoki to'satdan to'xtashdan saqlaning.
Ish paytida doimiy ravishda momentni cheklovchi, burchak va balandlik kabi parametrlarni kuzatib boring. Ishni darhol to'xtating va har qanday nosozliklar bo'lsa, tekshiring.
Belgilangan signalchining ko'rsatmalariga rioya qiling. Xodimlar yuk, bom yoki burilish radiusida qolmasligi yoki o'tib ketmasligi kerak.
Ishni tugatgandan so'ng, bom, superlift va ustunlarni tortib oling. Mashinani xavfsiz joyga qo'ying, elektr ta'minotini uzing, uskunani tozalang va aniq yozuvlarni saqlang.
TSS
1. YOMG'MIRLI HAVODA ISHLASHDA QANDAY EHTIYOT CHORALARINI QILISh KERAK?
Sirpanishdan saqlaning, yumshoq tuproqdan qoching, elektr tizimining gidroizolyatsiyasini tekshiring va agar kerak bo'lsa, operatsiyalarni to'xtating.
2. GIDRAVLIK MOG FILTRI Elementini QANDAY ALSHTIRISH MUMKIN?
O'chiring va bosimni tushiring, filtr elementi korpusining atrofini tozalang, maxsus asboblar yordamida olib tashlang, yangi filtr elementini o'rnatib, muhr halqasining to'g'ri joylashishini ta'minlang.
3. NORMAL SHINALARNI KIYISHGA QANDAY MUROJALANISH MUMKIN?
Shinalar bosimi va hizalanish parametrlarini tekshiring va sozlang. G'ildirak uyasi muvozanatini o'rnating. Haddan tashqari yuklanish va keskin tezlashish/tormozlanishdan saqlaning.
4. TREKLARNI SOZLASHDA NIMALARGA E'tibor berish kerak?
To'g'ri erga sozlang. To'g'ri kuchlanishni saqlang. Doimiy ravishda yo'l pinlari va vtulkalarni eskirish uchun tekshiring.
5. Dvigatel kamarini QANDAY ALSHISH MUMKIN?
Kuchaytirgichni bo'shating, eski kamarni echib oling, yangi kamarni o'rnating va kuchlanishni sozlang, kasnakning hizalanishini tekshiring.
6. TORMOZ TIZIMINI TA'MIRLASHDA NIMALARGA E'tibor berish kerak?
Maxsus asboblardan foydalaning, ketma-ket qismlarga ajrating, eskirgan komponentlarni almashtiring, o'rnatishdan keyin bo'shliqni sozlang va sinovdan o'tkazing.
