Introdução do produto
O QAY650A prioriza operação de alta eficiência e segurança inteligente. Equipado com uma cabeça de lança de turbina eólica dedicada, lança variável e dispositivo de superelevação tipo Y de proporção dupla, ele oferece eficiência de elevação excepcional. Seu sistema de engate automático de contrapeso permite uma rápida autodesmontagem, economizando tempo e equipamentos auxiliares. Apresentando tecnologia de caixa preta, controles touchscreen e um sistema de diagnóstico de falhas, oferece operação fácil de usar e alta confiabilidade.
Vantagem do produto

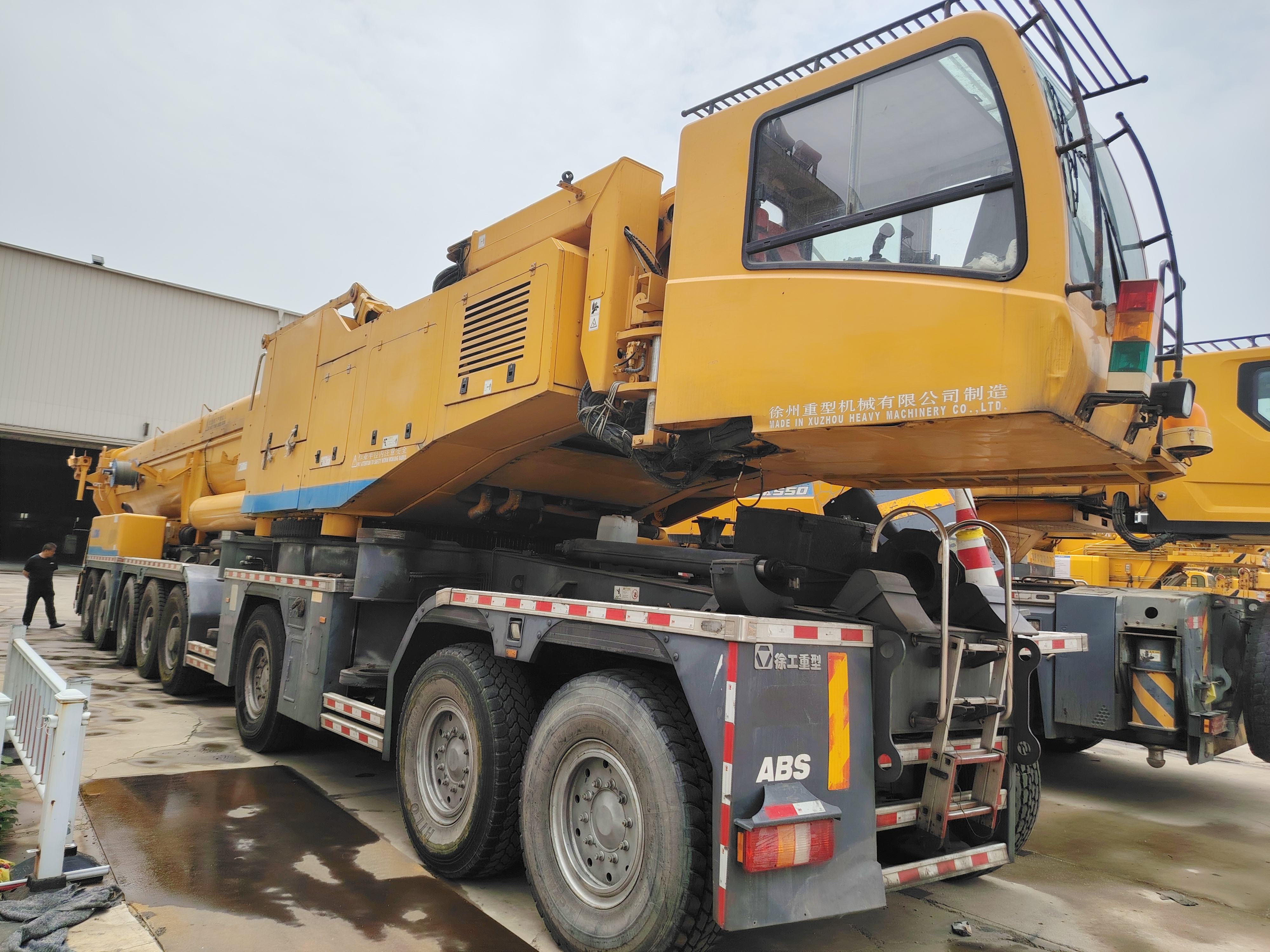

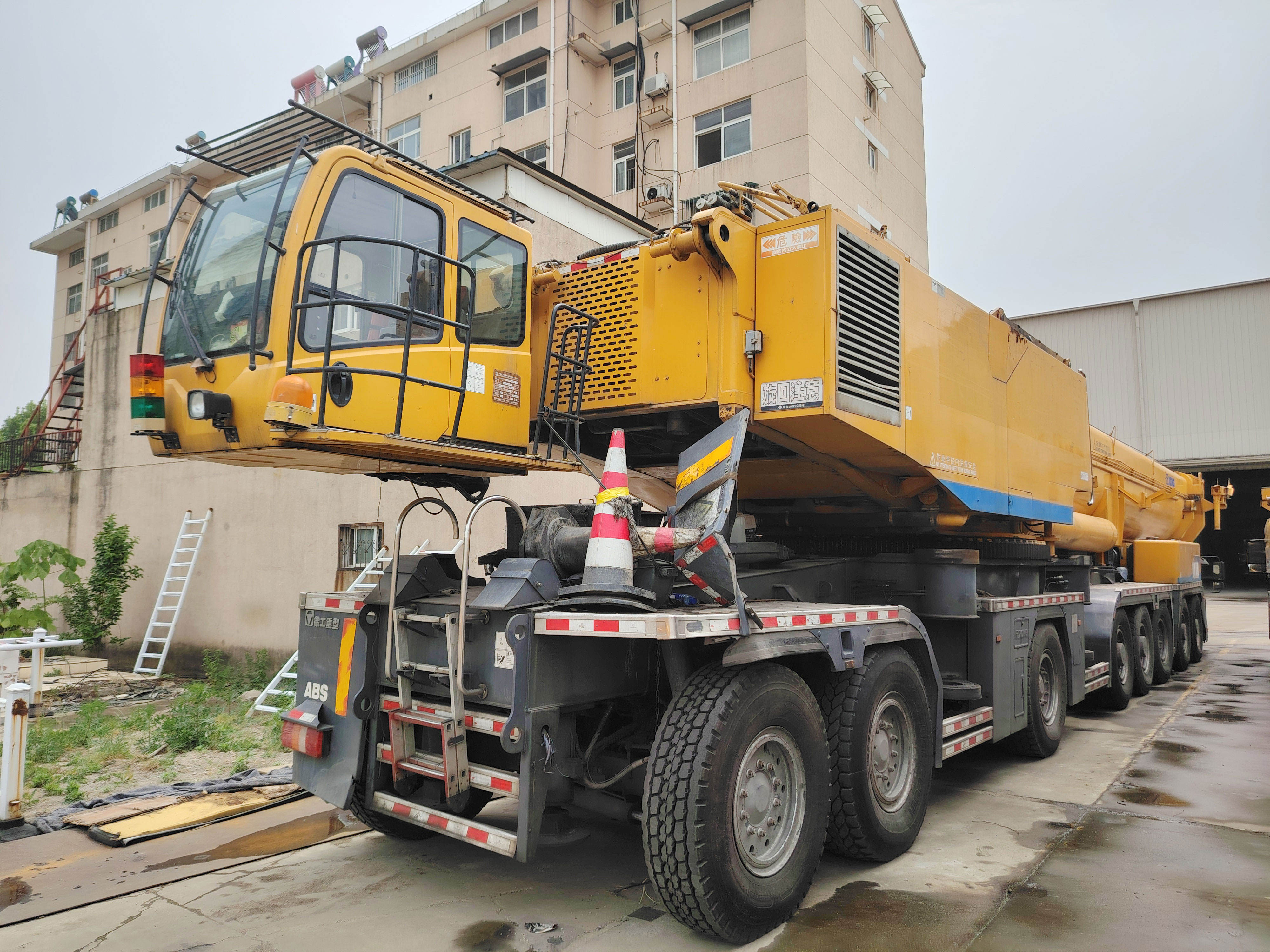

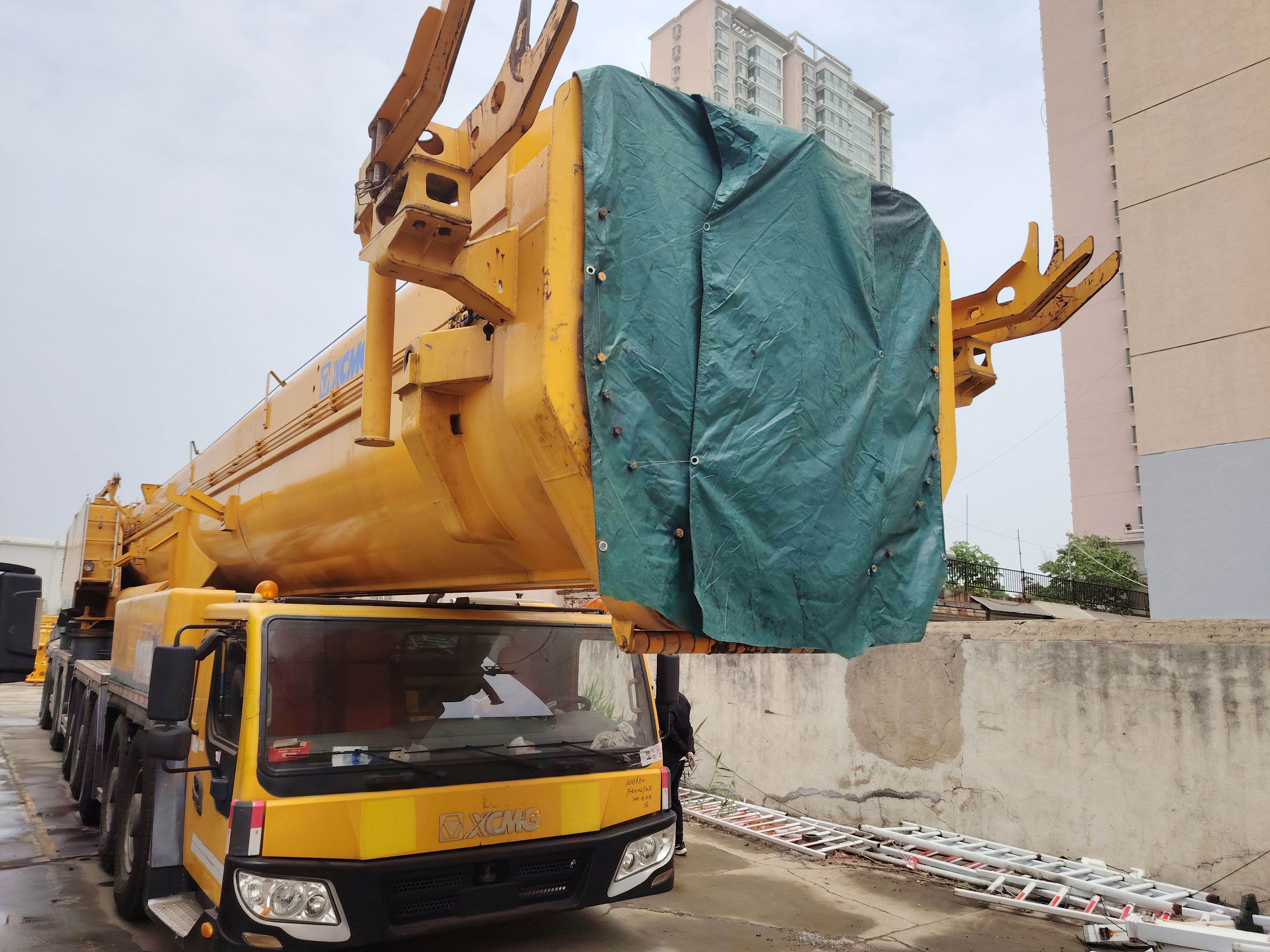

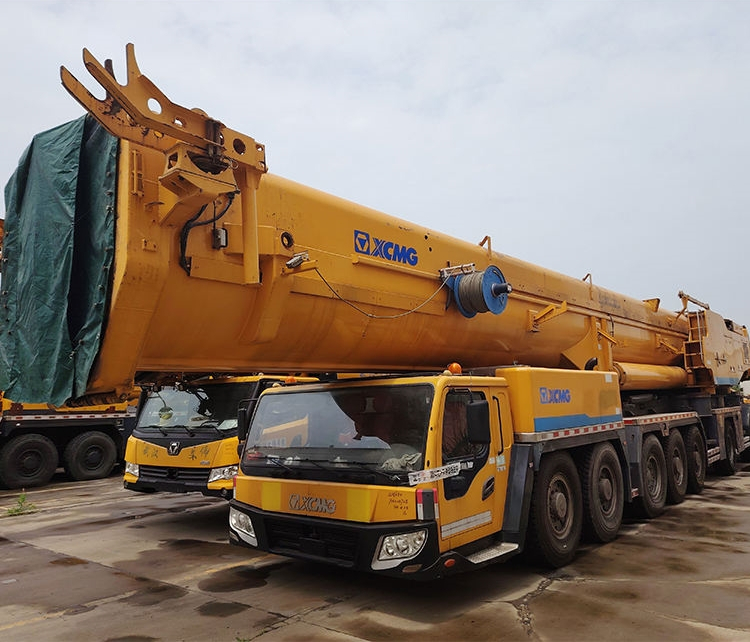

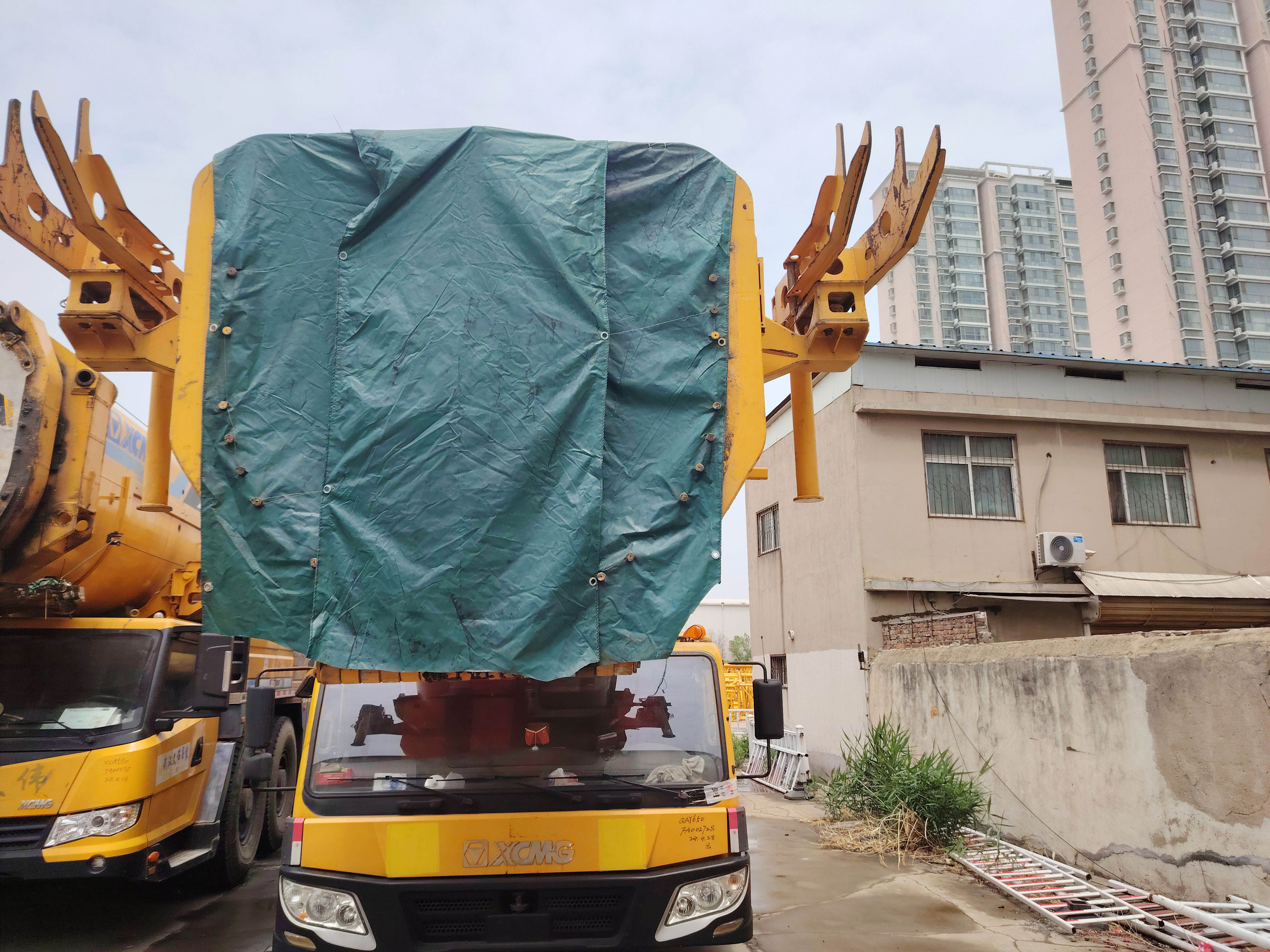

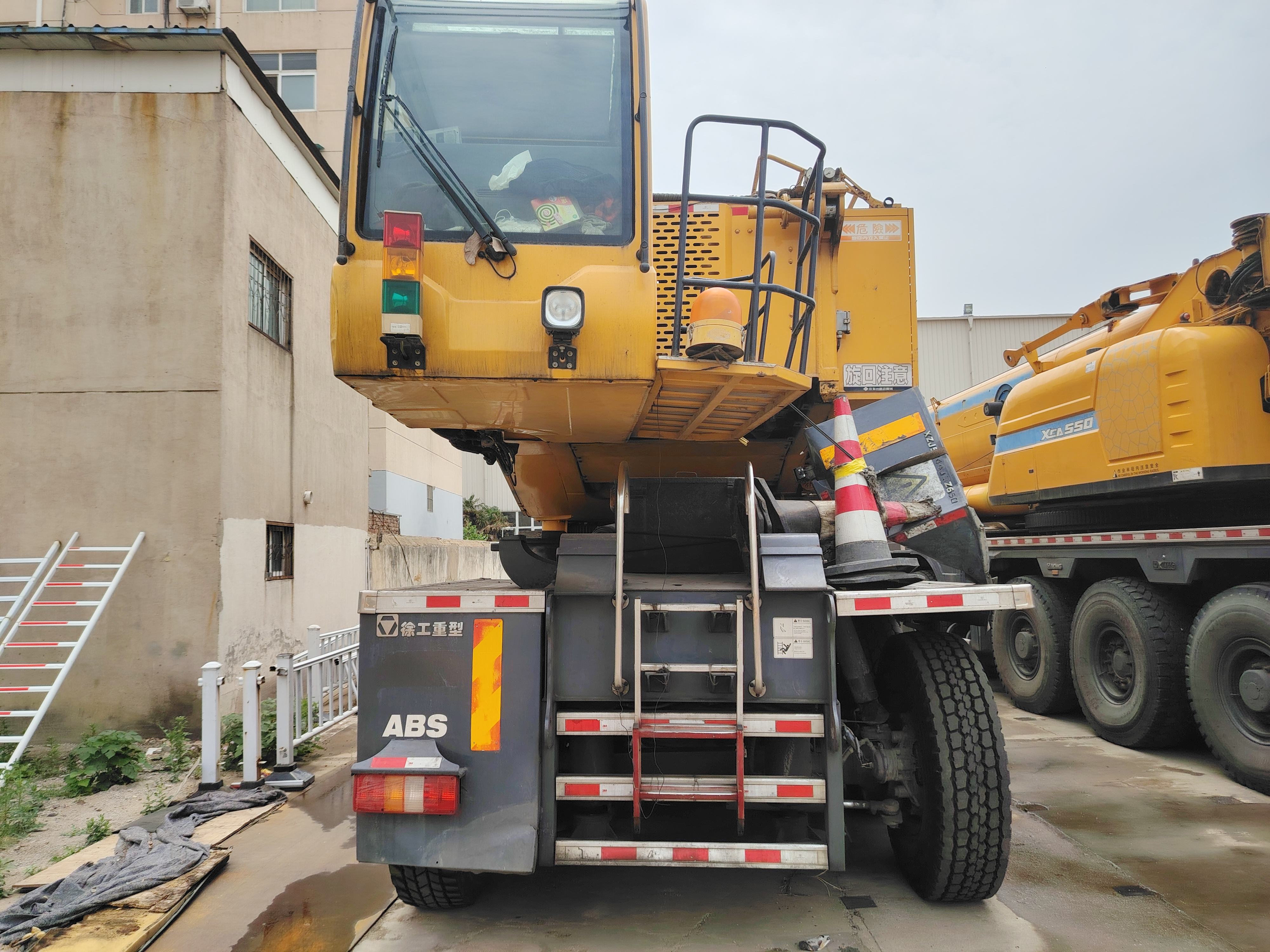

O guindaste todo terreno QAY650 está equipado com uma nova e espaçosa cabine de luxo, console central combinado, indicador digital, assento com suspensão a ar Grammer, espelho traseiro com controle elétrico, etc. O produto adota chassi de 8 eixos, direção de 6 eixos e tração de 4 eixos, apresentando potência suficiente. A lança de seção oval de 7 segmentos adota o mecanismo telescópico do parafuso monocilíndrico. O comprimento total da extensão é de 84m. O produto possui diversos dispositivos opcionais, como lança de extensão fixa de 63m, lança oscilante de 95m, ampliando o espaço de trabalho.
Melhore o dispositivo de superelevação e duplique o comprimento da lança. A altura de elevação aumenta 7×12m e o desempenho de elevação aumenta em 60%. Através da aplicação da técnica Fieldbus, a técnica de controle integrado por computador melhora a eficiência energética, a inteligência de diagnóstico de falhas e a automação do controle. O produto é equipado com guincho auxiliar que é especialmente utilizado para instalar o grande gancho e cabo de aço. A desmontagem dos dispositivos opcionais, como contrapeso, lança oscilante, etc. pode ser realizada pela própria máquina, considerando ao máximo a comodidade de instalação e desmontagem.
Parâmetros Técnicos
|
Categoria
|
Unidade
|
Parâmetro
|
|
Geral (comprimento x largura x altura)
|
milímetros
|
22695x3000x4000
|
|
Máx. peso total permitido
|
kg
|
94400
|
|
Carga por eixo
|
1º e 2º eixo
|
kg
|
11680
|
|
3º. 4º e 5º eixo
|
kg
|
11680
|
|
6º,7º e 8º eixo
|
kg
|
12000
|
|
Modelo
|
|
OM906LA.E3A/1
|
|
Potência nominal/velocidade de rotação
|
KW/(r/min)
|
205/2200
|
|
Máx. saída lorque/velocidade de rotação
|
Nm(r/min)
|
1100/1200 ~ 1600
|
|
Potência nominal/velocidade de rotação
|
KW/(r/min)
|
482,2/1800
|
|
Máx. torque de saída/velocidade de rotação
|
Nm(r/min)
|
3000/1300
|
|
Máx. velocidade de viagem
|
Km/h
|
80
|
|
Min. velocidade de deslocamento constante
|
Km/h
|
2
|
|
Min. diâmetro de giro
|
eu
|
28
|
|
Min. em torno da liberação
|
milímetros
|
330
|
|
Ângulo de aproximação
|
.
|
14
|
|
Ângulo de partida
|
.
|
35
|
|
Máx. habilidade de classificação
|
%
|
37%
|
|
Consumo de combustível por 100 km
|
eu
|
110
|
Usos do produto
1. Instalação e manutenção de turbinas eólicas
O QAY650A foi projetado especificamente para o mercado de energia eólica, com sua configuração de lança de turbina eólica dedicada capaz de instalar turbinas eólicas de 2,0 MW. Ele realiza com eficiência a manutenção e substituição de nacelas, lâminas e outros componentes em ambientes agressivos, como grandes altitudes e baixas temperaturas. Sua lança principal de 92 metros, combinada com capacidade de superelevação e lança de alcance variável, melhora significativamente o desempenho de elevação e a operação em grandes altitudes.
2. Construção de infraestrutura em grande escala
Amplamente implantado nos principais locais de construção de rodovias, pontes e transporte ferroviário. Suas configurações estendidas de lança e excepcional capacidade de elevação lidam com eficiência com tarefas de elevação de grande extensão e alta dificuldade.
3. Levantamento de Projetos Petroquímicos e Energéticos
Demonstra excelente desempenho em engenharia petroquímica, capaz de içar equipamentos de grande porte como flare stacks, trocadores de calor externos, trocadores de calor e torres de reação. Sua estabilidade robusta e sistema de controle preciso garantem o posicionamento seguro de equipamentos críticos.
4. Grandes Projetos Municipais e Estrangeiros
Adequado para vários grandes projetos municipais, tanto a nível nacional como internacional. Também tem sido aplicado com sucesso em projetos de construção municipal no Brasil.
Guia de operação do produto
O QAY650A apresenta tecnologia avançada (como tecnologia de caixa preta, controle por tela sensível ao toque e autodiagnóstico de detecção de falhas), mas a operação segura e eficiente requer procedimentos padronizados. Os operadores devem ser certificados, realizar inspeções completas dos equipamentos antes de cada trabalho e cumprir rigorosamente as tabelas de carga oficiais em todos os momentos. A sobrecarga é estritamente proibida. É necessária atenção especial à manutenção do equipamento ao operar em ambientes agressivos.
Perguntas frequentes
1. COMO INICIAR CORRETAMENTE O EQUIPAMENTO MECÂNICO?
Verifique se todas as leituras do instrumento estão normais. Gire a chave para a posição ON e aguarde a conclusão da autoverificação do sistema. Em seguida, ligue o motor e deixe-o em marcha lenta por 3-5 minutos para aquecer.
2. QUAIS ITENS SÃO NECESSÁRIOS PARA A MANUTENÇÃO DIÁRIA?
Inclui a verificação dos níveis de óleo do motor, óleo hidráulico e líquido refrigerante; limpar o filtro de ar; inspecionar as condições dos pneus ou da pista; e apertando todos os componentes de conexão.
3. COM QUE FREQUÊNCIA DEVE SER SUBSTITUÍDO O ÓLEO HIDRÁULICO?
Geralmente a cada 2.000 horas de operação ou anualmente, mas reduza o intervalo de substituição sob condições operacionais adversas.
4. COMO O EQUIPAMENTO DEVE SER ARMAZENADO ADEQUADAMENTE?
Limpe o equipamento, encha os tanques de combustível, drene a água dos tanques de água, aplique prevenção contra ferrugem nas peças metálicas expostas e ligue o motor mensalmente para operação.
5. QUAL É O CICLO DE SUBSTITUIÇÃO DE FILTROS?
Inspecione o filtro de ar a cada 500 horas e substitua-o a cada 1000 horas. Substitua o filtro de combustível a cada 500 horas. Substitua o filtro de óleo hidráulico pela primeira vez após 250 horas e depois a cada 500 horas.
6. COMO DEVE SER MANTIDA A BATERIA?
Mantenha os terminais limpos. Verifique regularmente o nível de eletrólito e a gravidade específica. Desconecte o terminal negativo durante armazenamento prolongado. Carregue a bateria uma vez por mês.
