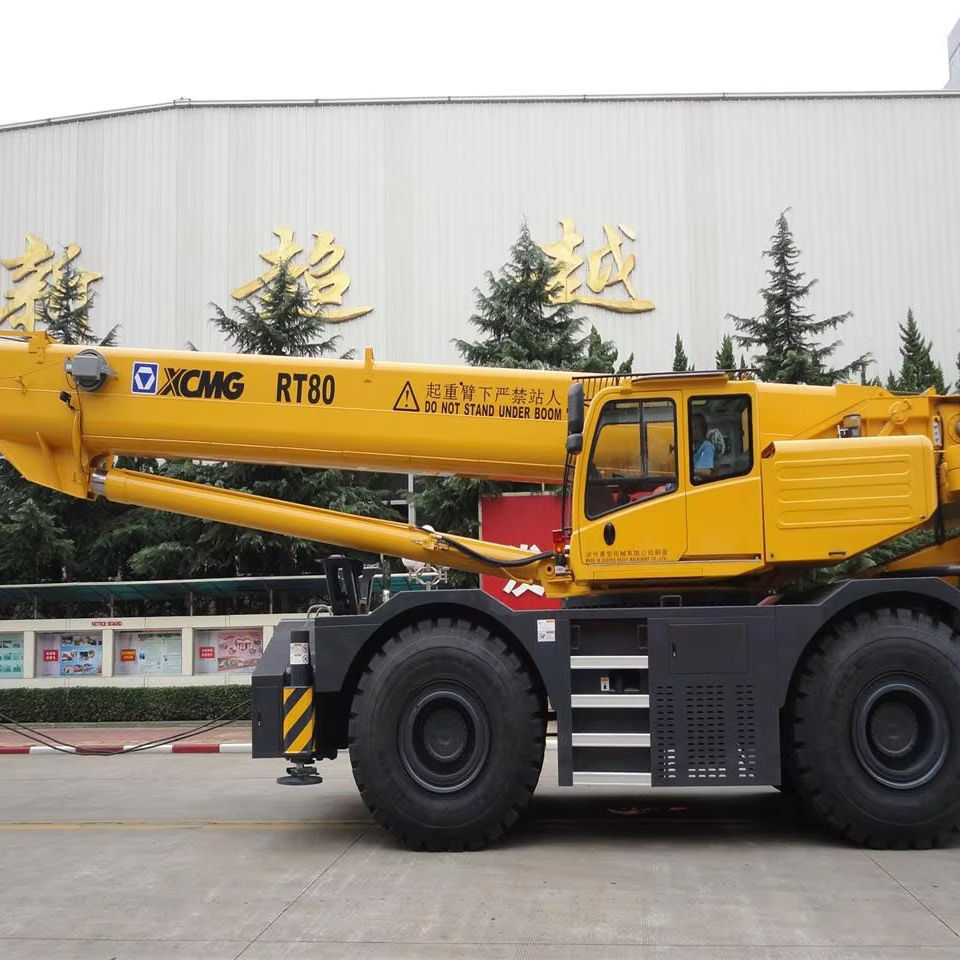

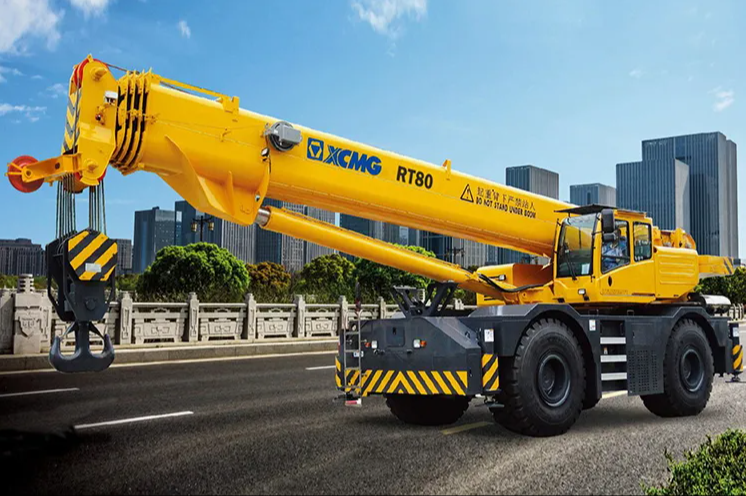

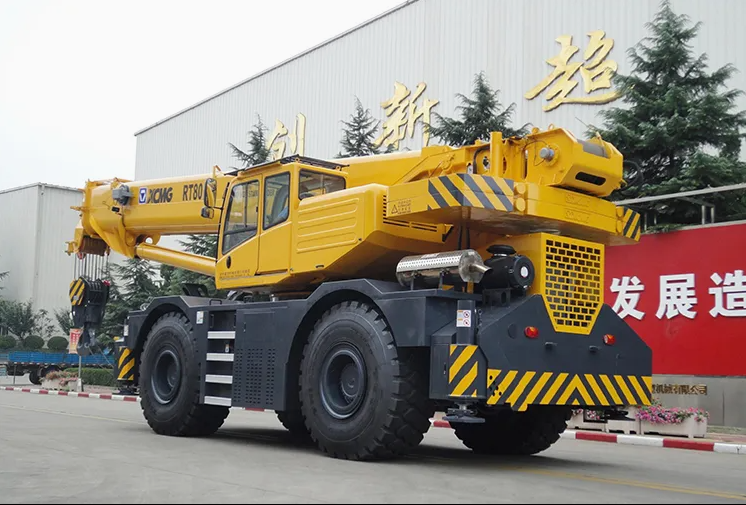

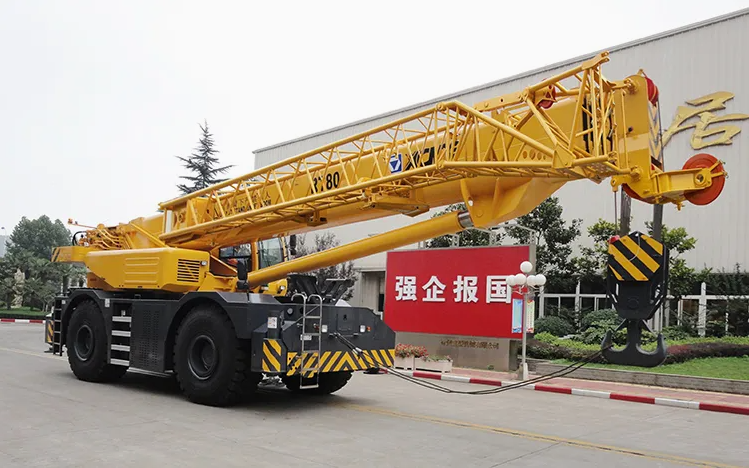

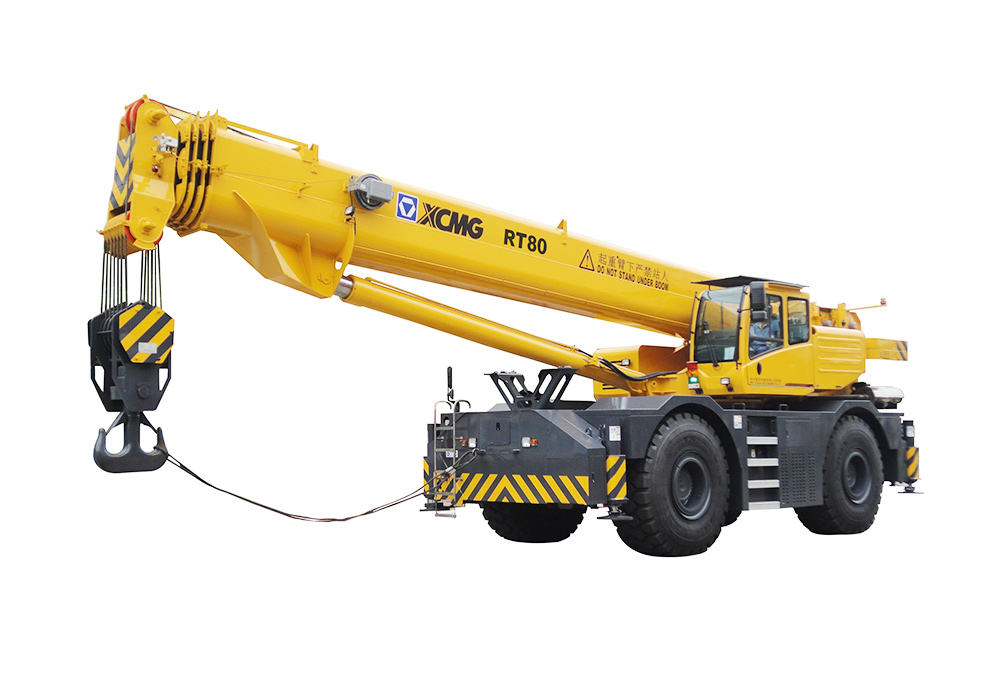

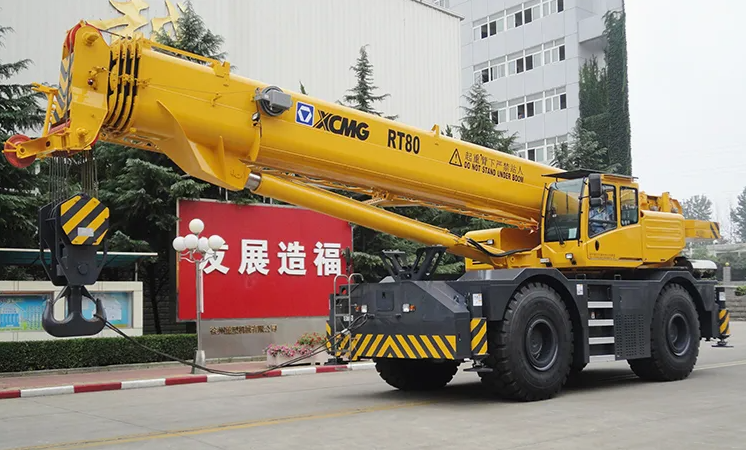

Introdução do produto
O RT80 está equipado com um motor QSL, utilizando um sistema hidráulico dedicado de poupança de energia e um conversor de binário com função de bloqueio para reduzir eficazmente o consumo de combustível. Seu sistema telescópico assistido por corda de cilindro duplo garante extensão e retração da lança estáveis e confiáveis. O equipamento prioriza a segurança, contando com controles abrangentes de proteção contra levantamento.
Vantagem do produto
Economia de energia e favorável ao meio ambiente
Sistema hidráulico especializado em economia de energia. O conversor de torque com função de bloqueio possui características de grande torque em baixas velocidades e alta eficiência em altas velocidades. Sistema de controle de elevação para queda livre, sem necessidade de energia adicional.
Alta mobilidade e eficiência
Dois tipos de condução de 4×2 e 4×4 são adotados com função de direção para frente e para trás. Quatro modos de direção são adotados e o mínimo. o raio de viragem é de 6,1 m com melhor adaptabilidade ao local de trabalho.
Capacidade de elevação poderosa
Desenvolvido em conjunto por engenheiros chineses e alemães, com conceito de design avançado. Lança de 5 seções de 43,2m e braço de 17,5m com ampla faixa de operação.
Parâmetros Técnicos
| Dimensão |
Unidade |
RT80 |
| Comprimento total |
milímetros |
14067 |
| Largura total |
milímetros |
3400 |
| Altura total |
milímetros |
3990 |
| Peso |
| Peso total em viagem |
kg |
58000 |
| Poder |
| Modelo do motor |
|
QSL |
| Potência nominal do motor |
kW/(r/min) |
209 |
| Torque nominal do motor |
Nm/(r/min) |
949 |
| Viagem |
| Máx. velocidade de viagem |
km/h |
36 |
| Min. diâmetro de giro |
eu |
15 |
| Min. distância ao solo |
milímetros |
440 |
| Ângulo de aproximação |
° |
22.5 |
| Ângulo de partida |
° |
20 |
| Máx. habilidade de classificação |
% |
60 |
| Consumo de combustível por 100 km |
eu |
- |
| Desempenho principal |
| Máx. capacidade total de elevação nominal |
t |
80 |
| Min. raio de trabalho nominal |
eu |
3 |
| Raio de giro na cauda da plataforma giratória |
eu |
4.625 |
| Máx. torque de elevação |
kN.m |
3140 |
| Lança de extensão total |
eu |
12.4 |
| Lança + lança com extensão total |
eu |
46.2 |
| Comprimento da lança |
eu |
60.2 |
| Velocidade de trabalho |
| Tempo de levantamento da lança |
s |
152 |
| Tempo de extensão total da lança |
s |
125 |
| Máx. velocidade de balanço |
rpm |
- |
| Máx. velocidade do guincho principal (cabo único) |
m/min |
- |
| Máx. velocidade de aux. guincho (corda única) |
m/min |
1.8 |
Usos do produto
1. Operações de Mineração e Pedreira
Ideal para içar e transportar grandes blocos de minério, materiais pétreos, componentes de equipamentos e instalar dutos em minas e pedreiras. Seu chassi robusto e capacidades off-road robustas lidam com terrenos acidentados com facilidade, enquanto pneus off-road especializados e travas de diferencial antiderrapantes facilitam a navegação em superfícies complexas.
2. Campos petrolíferos e locais de energia
Usado em campos petrolíferos e locais de projetos de energia para instalação de equipamentos, manuseio de tubos e suporte de manutenção. Vários modos de operação – incluindo elevação apoiada por estabilizadores, operações apoiadas por pneus e deslocamento de transporte de carga – atendem a diversos requisitos do local de construção.
3. Construção de estradas, pontes e infraestruturas
Amplamente implantado em locais de construção de rodovias e pontes para elevação de componentes pré-moldados, materiais de aço e outros materiais de construção. Sua lança estendida proporciona excelente alcance, cobrindo efetivamente grandes áreas de trabalho.
4. Portos e Logística de Armazenagem
Em portos e grandes instalações de armazenamento, ele lida com eficiência com carga/descarga e transferência de cargas pesadas, máquinas e materiais. Sua manobrabilidade ágil e capacidade de giro de 360° aumentam a eficiência logística.
5. Construção de Engenharia de Energia e Resposta a Emergências
Adequado para içar torres de energia e instalar redes elétricas em projetos elétricos, bem como operações de resposta a emergências durante desastres naturais ou acidentes. Sua excelente estabilidade e capacidade confiável de operação contínua atendem a diversos requisitos.
Guia de operação do produto
A operação do RT80 deve ser estritamente padronizada. Antes da operação, certifique-se de que os estabilizadores estejam totalmente estendidos e apoiados em solo sólido e nivelado. Monitore o limitador de torque durante toda a operação; a sobrecarga é estritamente proibida. Controle os movimentos da lança suavemente através do console de controle, prestando atenção à alternância flexível entre vários modos de direção. Durante as operações de içamento, um sinalizador dedicado deve dirigir o processo, garantindo que a carga esteja presa com segurança e evitando pessoal. Após a operação, retraia e fixe totalmente a lança e realize manutenção regular. Os operadores devem possuir certificação válida.
Perguntas frequentes
1. VÁRIAS LUZES DE FALHA NO EQUIPAMENTO ACIONAM OCASIONALMENTE FALSO ALARMES SIMULTANEAMENTE?
Conexões de aterramento soltas ou corroídas no sistema elétrico do veículo causam interferência no modo comum.
2. O TEMPO DE RETENÇÃO DA PRESSÃO DO ACUMULADOR É MUITO CURTO?
A bexiga ou diafragma do acumulador está rompida ou a válvula de carga está vazando. Recarregue com nitrogênio ou substitua a unidade.
3. O MEDIDOR DE NÍVEL DO TANQUE HIDRÁULICO É IMPRECISO?
A bóia do medidor está presa ou resíduos de óleo se acumularam na parede externa do tubo transparente. Limpe ou substitua conforme necessário.
4. O SISTEMA PRODUZ MAIS ESPUMA APÓS A SUBSTITUIÇÃO DO ÓLEO HIDRÁULICO?
Isto pode resultar da adição de óleo de baixa qualidade com fracas propriedades antiespumantes ou da remoção incompleta do óleo antigo durante a substituição, causando reações aditivas entre óleos novos e antigos.
5. ATRASOS OU INTERRUPÇÕES OCASIONAIS DO SINAL DURANTE A OPERAÇÃO REMOTA?
Verifique o nível da bateria do controle remoto, a presença de forte interferência eletromagnética nas proximidades ou se a antena receptora de sinal está conectada corretamente.
6. SENSAÇÃO DE VIBRAÇÃO ANORMALMENTE INTENSA TRANSMITIDA PELO CHASSIS DURANTE A OPERAÇÃO DO EQUIPAMENTO?
Inspecione se os amortecedores de vibração do motor e da bomba hidráulica envelheceram e falharam ou se os parafusos de fixação do chassi estão soltos.
