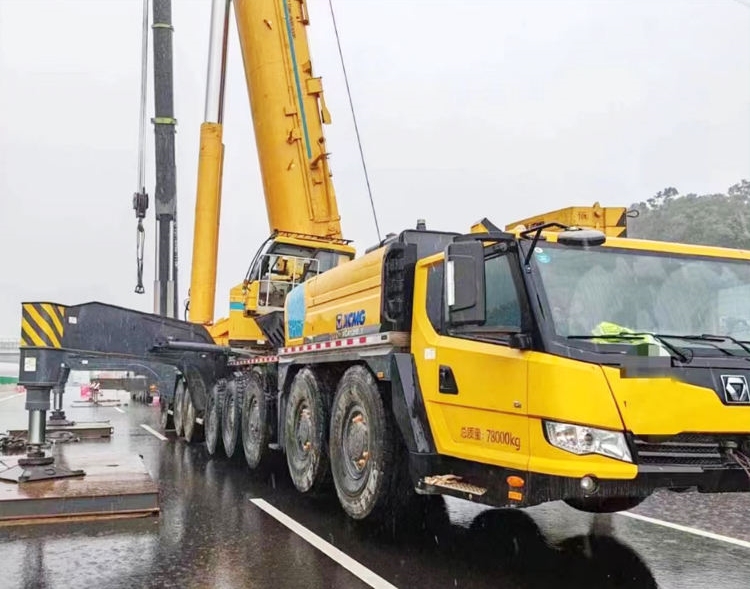

XCA750 750-тонный вездеходный мобильный кран

Введение продукта

Ключевые преимущества модели заключаются в ее эффективном перемещении и превосходной адаптируемости. Он оснащен первой в мире самоскладывающейся стрелой, специально разработанной для ветроэнергетических установок, позволяющей складывать стрелу за 25 минут без вспомогательных транспортных средств, что значительно сокращает время перемещения. Оснащенный механической 6-осной системой привода, он обеспечивает способность преодолевать подъемы при тяжелых нагрузках до 30%, адаптируясь к сложной местности на горных и холмистых ветряных электростанциях. Это обеспечивает высокую эффективность переезда и снижение эксплуатационных расходов.

Преимущество продукта

Высота главной стрелы вездеходного крана XCA750 снижается минимум до 4,4 м в условиях перехода тяжелых грузов, что позволяет легко проходить через мосты и водопропускные трубы с ограничением высоты 4,5 метра.
XCA750 может выбирать суперподъем и полунатяжение или суперподъем в зависимости от условий работы и использовать для работы только основную руку, экономя время, усилия, беспокойство и эффективность; На основе исходной длины 116,6 м (основная стрела 80,4 м + стрела для ветроэнергетической установки 36,2 м) XCA750 может быть увеличен до 126,2 м (основная стрела 90 м + стрела для ветроэнергетической установки 36,2 м), что может удовлетворить требования операций по техническому обслуживанию ветроэнергетических установок высотой 110 м и операций по подъему высотных башен. Способность снова была улучшена.

Технические параметры

Элемент	Единица	Параметр
Общая длина	мм	19165
Общая ширина	мм	3000
Общая высота	мм	4000
Колесная база	мм	1650+2360+1650+3300+1650+2580
Дорожный вес	кг	84000
Номинальная мощность	кВт/(об/мин)	485/1800
Номинальный крутящий момент	Нм/(об/мин)	3200/(900-1400)
Макс. скорость перемещения	км/ч	80
Минимальная стабильная скорость движения	км/ч	2
Минимальный диаметр поворотного круга	м	24
Макс. преодолеваемый уклон	%	42
Минимальный дорожный просвет	мм	280
Угол подхода	°	16
Угол вылета	°	20
Длина торможения	м	≤10
Расход топлива на сто километров	л	105
Макс. номинальная грузоподъемность	т	500
Макс. Подъемный момент базовой стрелы	кН·м	15000
Базовая стрела	м	17
Полностью выдвинутая стрела	м	84
Полностью выдвинутая стрела + удлинитель	м	138.6

Использование продукта

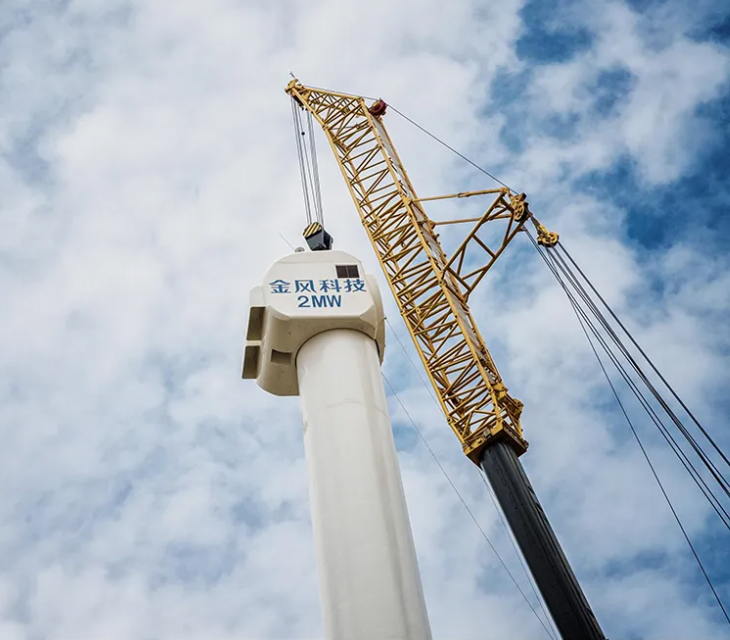

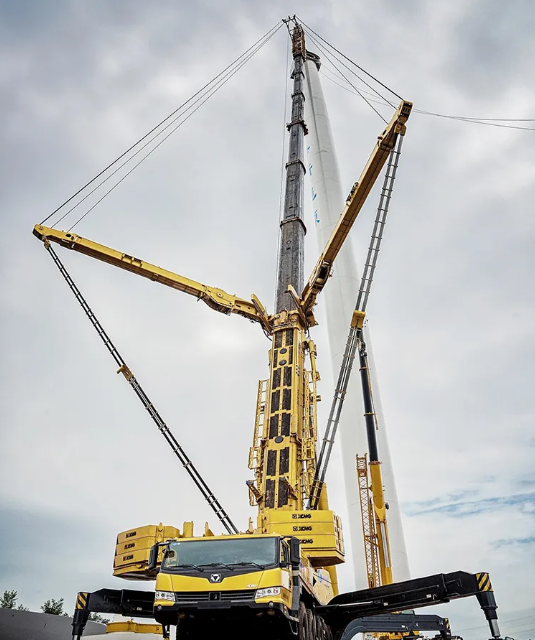

1. Установка и обслуживание ветряных турбин.

XCA750 специально разработан для технического обслуживания и ремонта ветряных турбин мощностью от 1,5 до 2,5 МВт. Благодаря высоте подъема для технического обслуживания до 115 метров и номинальной грузоподъемности 62 тонны он может выполнять техническое обслуживание основных 120-метровых ветряных турбин, эффективно выполняя задачи по замене таких компонентов, как гондолы и лопасти.

2. Операции в узком пространстве и на сложной местности.

Благодаря компактной компоновке и превосходной устойчивости рулевого управления этот кран отлично подходит для ограниченных строительных площадок, таких как густонаселенные городские районы, заводские помещения и узкие, грязные временные подъездные пути к ветряным электростанциям.

3. Подъем и техническое обслуживание промышленного оборудования.

В нефтехимических, биотехнологических и других промышленных проектах он занимается подъемом крупного оборудования, установкой реакторной башни и вспомогательными задачами по техническому обслуживанию. Гибкая регулировка выносных опор адаптируется к ограниченному пространству, обеспечивая точный подъем.

4. Суровая местность и особые условия

Его первая в отрасли механическая 6-осная система привода обеспечивает надежную мощность, обеспечивая 30-процентную способность преодолевать подъемы при тяжелых нагрузках. Эта возможность позволяет работать на извилистых горных дорогах, грязных участках и других сложных участках.

Руководство по эксплуатации продукта

Эксплуатация XCA750 должна строго соответствовать правилам. Прежде чем приступить к работе, убедитесь, что все выносные опоры полностью выдвинуты и опираются на твердую, ровную поверхность. Следить за ограничителем крутящего момента во время работы; перегрузка строго запрещена. Плавно контролируйте движения стрелы с помощью консоли управления, уделяя особое внимание интеллектуальной функции втягивания/выдвижения самоскладывающейся стрелы, предназначенной для ветряных турбин. Выделенный сигнальщик должен руководить подъемными операциями, чтобы обеспечить надежное крепление груза и отсутствие персонала. После работы полностью втяните стрелу и выполните регулярное техническое обслуживание. Операторы должны быть сертифицированы.

Часто задаваемые вопросы

1. МОЖЕТ ЛИ СПЕЦИАЛИЗИРОВАННЫЙ ИНСТРУМЕНТ, УКАЗАННЫЙ В РУКОВОДСТВЕ ПО ОБОРУДОВАНИЮ, ЗАМЕНЕН СТАНДАРТНЫМ ИНСТРУМЕНТОМ?

Сильно обескуражен. Специализированные инструменты предназначены для обеспечения качества и безопасности технического обслуживания. Замены могут привести к повреждению или неточности данных.

2. КАКИЕ ПРЕДМЕТЫ ДОЛЖНЫ ПЕРЕДАВАТЬСЯ ВМЕСТЕ С ОБОРУДОВАНИЕМ ПРИ ПЕРЕХОДЕ ПРАВА СОБСТВЕННОСТИ?

Руководство по эксплуатации автомобиля, записи по техническому обслуживанию, запасные ключи, специализированное навесное оборудование, а также неиспользованные оригинальные фильтры и жидкости производителя.

3. ВОЗВРАЩАЮТСЯ ЛИ НАСТРОЙКИ ОБОРУДОВАНИЯ К НАСТРОЙКАМ ПО УМОЛЧАНИЮ ПОСЛЕ ПОТЕРИ ЗАРЯДА БАТАРЕИ?

Да, как и ожидалось. Эти настройки обычно хранятся в оперативной памяти и теряются при отключении питания. Обратитесь к руководству по перенастройке.

4. ЧТО ВЫЗЫВАЕТ СЛЕДЫ ПЫЛИ НА ВНУТРЕННИХ СТЕНКАХ КОРПУСА ВОЗДУШНОГО ФИЛЬТРА?

Недостаточное уплотнение фильтрующего элемента или неправильно закрепленные зажимы корпуса позволяют нефильтрованному воздуху проходить мимо фильтра и попадать в двигатель.

5. ВРЕМЯ ПОДДЕРЖАНИЯ ДАВЛЕНИЯ В АККУМУЛЯТОРЕ СЛИШКОМ КОРОТКОЕ?

Баллон или диафрагма аккумулятора разорваны, или заправочный клапан негерметичен. Заправьте азотом или замените устройство.

6. ЧАСТО ЛИ ЛОМАЕТСЯ ЗОЛОТОЧНАЯ ПРУЖИНА В МНОГОХОДОВОМ КЛАПАНЕ?

Золотник заклинивает из-за загрязненной гидравлической жидкости. Принудительное действие оператора приводит к перегрузке и срезу пружины.
