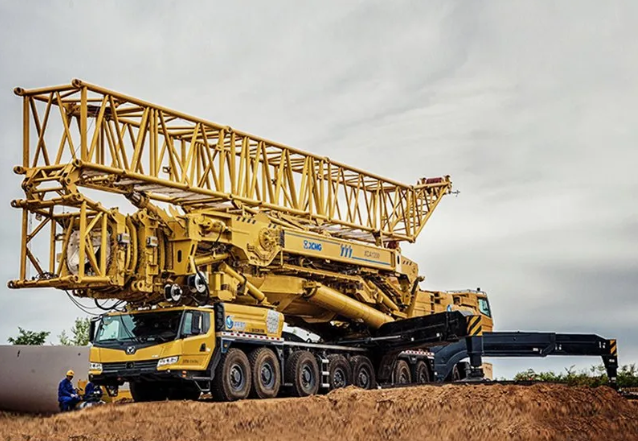

Grúa móvil todo terreno XCA750 de 750 toneladas

Introducción del producto

Las principales ventajas del modelo residen en su reubicación eficiente y su excelente adaptabilidad. Cuenta con la primera pluma autoplegable del mundo diseñada específicamente para aplicaciones de energía eólica, lo que permite plegar la pluma en 25 minutos sin vehículos auxiliares, lo que reduce significativamente el tiempo de reubicación. Equipado con un sistema de tracción mecánica de 6 ejes, ofrece una capacidad de ascenso de cargas pesadas de hasta un 30 %, adaptándose a terrenos complejos en parques eólicos montañosos y montañosos. Esto garantiza una alta eficiencia de reubicación y menores costos operativos.

Ventaja del producto

La altura del brazo principal de la grúa todo terreno XCA750 se reduce a un mínimo de 4,4 m en condiciones de transición de carga pesada, lo que puede pasar fácilmente a través de puentes y alcantarillas con un límite de altura de 4,5 metros.
XCA750 puede elegir superelevación y semitensión o superelevación según las condiciones de trabajo, y solo utiliza el brazo principal para trabajar, ahorrando tiempo, esfuerzo, preocupaciones y eficiencia; Sobre la base de los 116,6 m originales (pluma principal de 80,4 m + pluma de energía eólica de 36,2 m), el XCA750 se puede ampliar a 126,2 m (pluma principal de 90 m + pluma de energía eólica de 36,2 m), lo que puede cumplir con los requisitos de operaciones de mantenimiento de energía eólica de 110 m y operaciones de elevación de torres altas. La habilidad se ha mejorado nuevamente.

Parámetros técnicos

Artículo	Unidad	Parámetro
Longitud total	milímetros	19165
Ancho total	milímetros	3000
Altura total	milímetros	4000
Distancia entre ejes	milímetros	1650+2360+1650+3300+1650+2580
Peso de viaje	kilos	84000
Potencia nominal	kilovatios/(r/min)	485/1800
Par nominal	Nm/(r/min)	3200/(900-1400)
Velocidad máxima de desplazamiento	kilómetros por hora	80
Velocidad de desplazamiento mínima estable	kilómetros por hora	2
Diámetro mínimo del círculo de giro	metro	24
Capacidad de pendiente máxima	%	42
Distancia mínima al suelo	milímetros	280
Ángulo de aproximación	°	16
Ángulo de salida	°	20
Longitud de frenado	metro	≤10
Consumo de combustible por cien kilómetros	l	105
Capacidad de elevación máxima nominal	t	500
Máx. Momento de elevación de la pluma básica	kN·m	15000
Auge básico	metro	17
Pluma de extensión total	metro	84
Pluma de extensión total + foque	metro	138.6

Usos del producto

1. Instalación y mantenimiento de turbinas eólicas

El XCA750 está diseñado específicamente para el mantenimiento y reparación de aerogeneradores de 1,5 a 2,5 MW. Con una altura de elevación de mantenimiento de hasta 115 metros y una capacidad de carga nominal de 62 toneladas, puede cubrir el mantenimiento de turbinas eólicas convencionales de 120 metros, completando eficazmente las tareas de reemplazo de componentes como góndolas y palas.

2. Operaciones en espacios estrechos y terrenos complejos

Con su diseño compacto y estabilidad de dirección superior, esta grúa sobresale en sitios de construcción reducidos, como áreas urbanas densamente urbanizadas, interiores de fábricas y caminos de acceso temporales estrechos y embarrados dentro de parques eólicos.

3. Elevación y mantenimiento de equipos industriales

En proyectos petroquímicos, biotecnológicos y otros proyectos industriales, se encarga del levantamiento de equipos de gran tamaño, la instalación de torres de reactores y tareas auxiliares de mantenimiento. Su ajuste flexible de los estabilizadores se adapta a espacios reducidos, lo que permite un levantamiento preciso.

4. Terrenos difíciles y entornos especiales

Su sistema de transmisión mecánica de 6 ejes, el primero en la industria, ofrece potencia robusta y logra una capacidad de ascenso con cargas pesadas del 30 %. Esta capacidad permite operar en caminos de montaña sinuosos, sitios embarrados y otros terrenos desafiantes.

Guía de funcionamiento del producto

La operación del XCA750 debe cumplir estrictamente con las regulaciones. Antes de comenzar a trabajar, asegúrese de que todos los estabilizadores estén completamente extendidos y apoyados sobre un terreno sólido y nivelado. Monitorear el limitador de torque durante toda la operación; La sobrecarga está estrictamente prohibida. Controle los movimientos de la pluma suavemente a través de la consola de control, prestando especial atención a la función inteligente de retracción/extensión de su pluma autoplegable específica para aerogeneradores. Un señalero dedicado debe dirigir las operaciones de elevación para garantizar que la carga esté amarrada de forma segura y que el personal se mantenga alejado. Después de la operación, retraiga completamente la pluma y realice un mantenimiento regular. Los operadores deben estar certificados.

Preguntas frecuentes

1. ¿SE PUEDEN REEMPLAZAR LAS HERRAMIENTAS ESPECIALIZADAS ESPECIFICADAS EN EL MANUAL DEL EQUIPO POR HERRAMIENTAS ESTÁNDAR?

Muy desalentado. Las herramientas especializadas están diseñadas para garantizar la calidad y la seguridad del mantenimiento. Las sustituciones pueden causar daños o datos inexactos.

2. ¿QUÉ ARTÍCULOS DEBEN TRANSFERIRSE JUNTO CON EL EQUIPO DURANTE LA TRANSFERENCIA DE PROPIEDAD?

El manual del vehículo, registros de mantenimiento, llaves de repuesto, accesorios especializados y filtros y fluidos originales del fabricante sin usar.

3. ¿LAS CONFIGURACIONES PERSONALIZADAS DEL EQUIPO VUELVEN A SUS ESTABLECIMIENTOS PREDETERMINADOS DESPUÉS DE UNA PÉRDIDA DE ENERGÍA DE LA BATERÍA?

Sí, como se esperaba. Estas configuraciones generalmente se almacenan en la RAM y se pierden ante un corte de energía. Consulte el manual para la reconfiguración.

4. ¿QUÉ CAUSA LAS HUELLAS DE POLVO EN LAS PAREDES INTERIORES DE LA CARCASA DEL FILTRO DE AIRE?

Un sellado inadecuado del elemento filtrante o clips de la carcasa mal asegurados permiten que el aire sin filtrar pase por alto el filtro y entre al motor.

5. ¿ES EL TIEMPO DE RETENCIÓN DE LA PRESIÓN DEL ACUMULADOR DEMASIADO CORTO?

La vejiga o el diafragma del acumulador están rotos o la válvula de carga tiene fugas. Recargue con nitrógeno o reemplace la unidad.

6. ¿SE ROMPE CON FRECUENCIA EL RESORTE DE REARME DEL CARRETE EN LA VÁLVULA MULTIVÍAS?

El carrete está atascado debido a fluido hidráulico contaminado. La operación forzada por parte del operador provoca que el resorte se sobrecargue y se corte.
