مقدمة المنتج

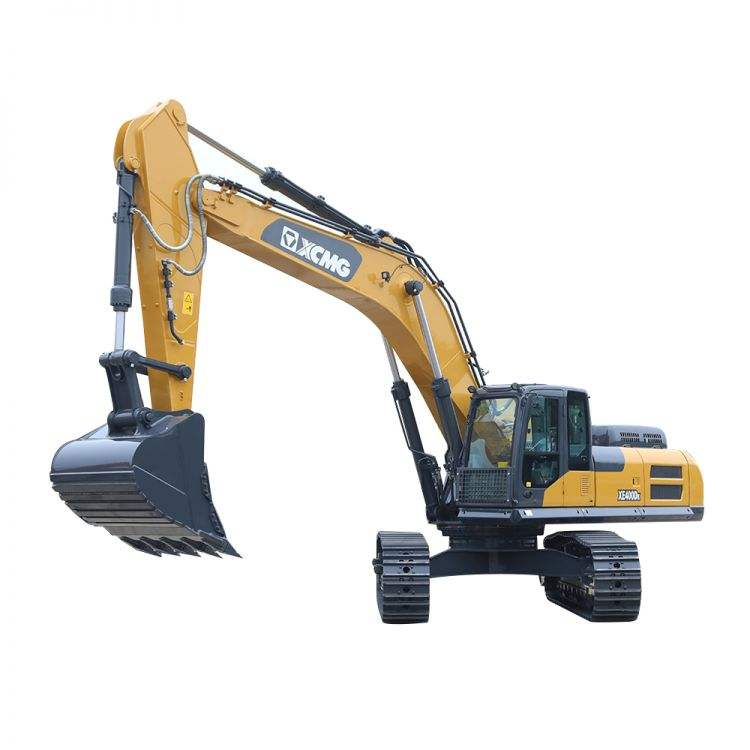

يستخدم الحفار XE400DK محركًا مشتركًا منخفض السرعة وعزم الدوران العالي والضغط العالي، مما يوفر طاقة قوية مع تقليل استهلاك الوقود بشكل كبير. بالإضافة إلى ذلك، تم تجهيز XE400DK بنظام تحكم إلكتروني يوفر إدارة متكاملة لسرعة المحرك وقدرة إدخال المضخة الهيدروليكية، إلى جانب مراقبة الأخطاء وقدرات التشخيص.
ميزة المنتج
1. المزيد من توفير الطاقة وصديقة للبيئة

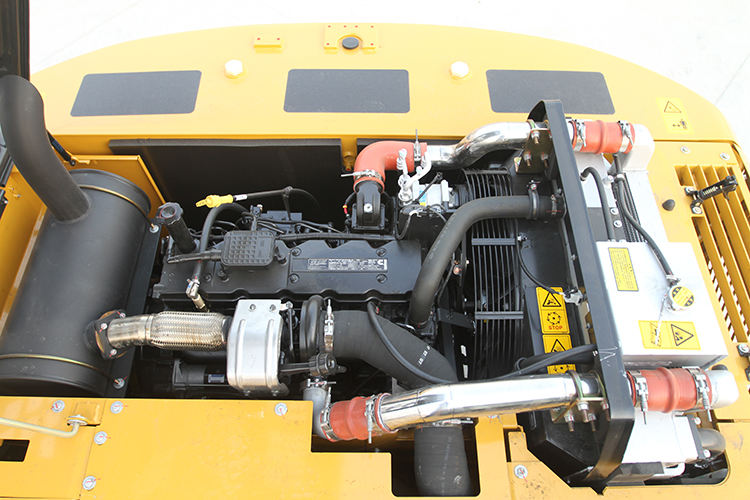

1. من خلال اعتماد محرك حقن الوقود الإلكتروني المستورد، فإن الآلة لديها طاقة أقوى واقتصادية أعلى في استهلاك الوقود.
2. نظام السكك الحديدية المشتركة ذو الضغط العالي يحقق التحكم الأمثل في حقن الوقود ويحسن كفاءة الاحتراق بشكل فعال.
3. مع منحنيات قوة المحرك المحسنة وإخراج السرعة المنخفضة وعزم الدوران الكبير، يتم تقليل استهلاك الوقود بشكل كبير مع توفير طاقة قوية، مما يرضي التوازن الديناميكي والاقتصاد في إنتاج الطاقة واستهلاك الوقود في وضع الخدمة الشاقة.
ثانيا. أكثر موثوقية ودائمة
1. الهيكل السفلي للخدمة الشاقة المطول والموسع، مع معدات العمل الحصرية المعززة للمناجم، يحقق استقرار أفضل وموثوقية أعلى، والتي يمكن أن تلبي البناء ذو الحمولة الثقيلة في أوضاع العمل المختلفة.
2. حذاء المسار المزدوج الحصري للمناجم مع سماكة اللوحة الكبيرة وارتفاع سن الجنزير يتمتع بمقاومة أفضل للكشط وعمر خدمة طويل.
3. معدات العمل من نوع المناجم المقواة مع تصميم نظام الضغط العالي تضمن أن الآلة بأكملها لديها أقوى قوة حفر بين الآلات من نفس المستوى وذلك للتعامل مع أوضاع العمل المختلفة بسهولة.
4. يلبي مرشح هواء حمام الزيت القياسي الطلب على تنظيف نظام مدخل الهواء في وضع عمل الغبار الثقيل بحيث يتم إطالة فترة استبدال عنصر مرشح مدخل الهواء. إنه يوفر حماية أفضل للمحرك، ويطيل عمر خدمة المحرك ويقلل بشكل كبير من تكلفة الصيانة والاستخدام للمستخدمين.
5. تم تجهيز فلتر إرجاع الزيت لترشيح الغبار الموجود في الزيت الهيدروليكي بشكل كافٍ بحيث يتم الحفاظ على النظام الهيدروليكي نظيفًا.
6. يتم إضافة المجمع لامتصاص تقلبات الضغط بحيث يتم ضمان الموثوقية العالية للنظام وخطوط الأنابيب.
المعلمات التقنية
|
وصف
|
وحدة
|
XE400DK
|
|
الوزن التشغيلي
|
كجم
|
39400
|
|
سعة الدلو
|
م³
|
2.0
|
|
محرك
|
نموذج
|
/
|
الكمون QSL9
|
|
عدد الاسطوانات
|
/
|
6
|
|
طاقة الإخراج
|
كيلووات/دورة في الدقيقة
|
222/2100
|
|
عزم الدوران / السرعة
|
نانومتر
|
1424/1200-1600
|
|
النزوح
|
ل
|
8.9
|
|
الأداء الرئيسي
|
سرعة السفر (H/L)
|
كم/ساعة
|
5.6/3.3
|
|
سرعة الدوران
|
ص / دقيقة
|
9.6
|
|
القدرة على التدرج
|
°
|
≥35
|
|
الضغط الأرضي
|
كيلو باسكال
|
68
|
|
قوة حفر الدلو
|
كيلو نيوتن
|
310
|
|
قوة حشد الذراع
|
كيلو نيوتن
|
227
|
|
أقصى قدر من الجر
|
كيلو نيوتن
|
330
|
|
سعة الزيت
|
سعة خزان الوقود
|
ل
|
660
|
|
سعة الخزان الهيدروليكي
|
ل
|
350
|
|
سعة زيت المحرك
|
ل
|
30
|
|
حجم المظهر
|
الطول الكلي * العرض * الارتفاع
|
مم
|
11300*3340*3760
|
|
دقيقة. الخلوص الأرضي
|
مم
|
550
|
|
دقيقة. نصف قطر تأرجح الذيل
|
مم
|
3700
|
|
نطاق العمل
|
الأعلى. ارتفاع الحفر
|
مم
|
9946
|
|
الأعلى. عمق الحفر
|
مم
|
6660
|
|
الأعلى. نصف قطر الحفر
|
مم
|
10385
|
|
دقيقة. نصف قطر التأرجح
|
مم
|
4445
|
استخدامات المنتج
1. التعدين والعمليات الثقيلة

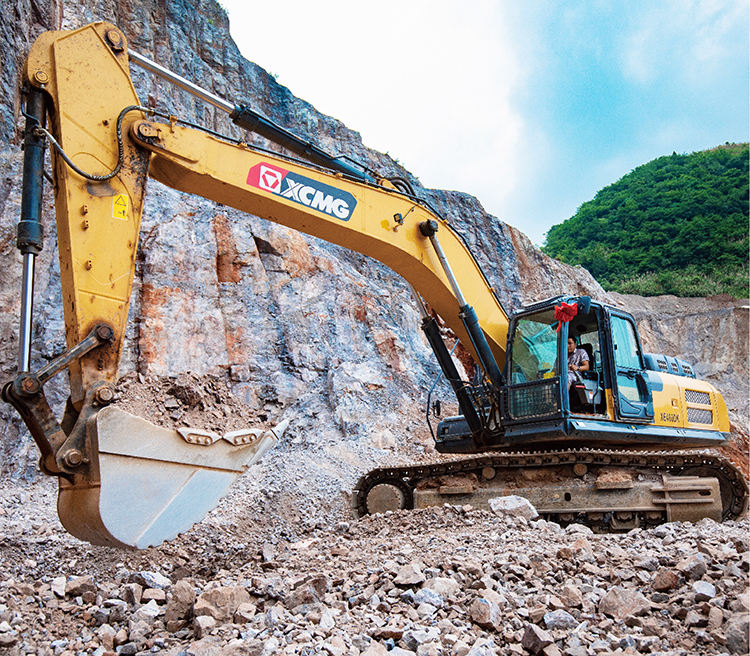

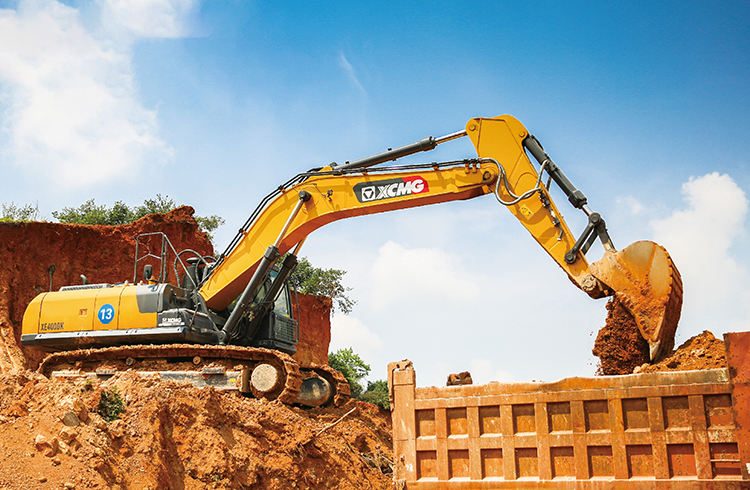

يعد XE400DK شريكًا موثوقًا به لعمليات التعدين. تم تصميم معدات العمل المعززة، ونظام الهيكل السفلي للخدمة الشاقة الممتد والموسع، ومنصات الجنزير ذات أسنان الإمساك المزدوجة خصيصًا للأحمال الثقيلة، والتعامل بسهولة مع عمليات التنقيب عن الخام، وتحميل التربة، ومهام التكسير. تعمل قوة الحفر الهائلة (قوة حفر الجرافة: 310 كيلو نيوتن) والأداء الفعال على تعزيز إنتاجية التعدين بشكل كبير.
2. تشييد البنية التحتية
نموذج الحفار هذا قابل للتطبيق على نطاق واسع لمشاريع نقل التربة واسعة النطاق مثل بناء الطرق السريعة والجسور، والأعمال البلدية (على سبيل المثال، حفر الأساسات الحضرية)، وأكثر من ذلك. إن قوتها القوية وأدائها المستقر يتعامل بشكل فعال مع مواد بناء الطرق المتنوعة، ويكمل المهام مثل حفر الأرض، ووضع الخنادق، وتسوية الموقع.
3. مشاريع الحفاظ على المياه الزراعية
في مبادرات الحفاظ على المياه الزراعية، يمكن لـ XE400DK حفر الخنادق، وحفر البرك، وإجراء استصلاح الأراضي الزراعية. وتساعد كفاءتها الممتازة في استهلاك الوقود على تقليل تكاليف التشغيل على المدى الطويل، مما يجعلها خيارًا موثوقًا به لتعزيز البنية التحتية الزراعية.
4. إنشاء الموانئ والتطبيقات الأخرى
يعمل XE400DK أيضًا في بناء الموانئ وسيناريوهات نقل التربة الأخرى. هيكلها القوي وأدائها المستقر يلبي المتطلبات الصعبة لعمليات الموانئ.
دليل تشغيل المنتج
قبل التشغيل، قم بفحص زيت المحرك ومستويات السوائل الهيدروليكية وهيكل الهيكل السفلي المقوى بدقة. بعد البدء، قم بوضعه في وضع الخمول لمدة 3-5 دقائق للإحماء. أثناء العمليات الشاقة، حافظ على حركات سلسة وتجنب الانعطافات أو التوقفات المفاجئة. في ظروف التعدين، يجب إيلاء اهتمام خاص لاستقرار المعدات وفحص نظام تنقية الهواء ثنائي المرحلة بانتظام. قم بتنظيف المعدات جيدًا بعد التشغيل، مع التركيز على فحص تآكل ملحقات العمل والمسارات. قم بإجراء صيانة دورية للنظام الهيدروليكي وفلتر الوقود، وقم بتشحيم جميع نقاط المفصلات. قم دائمًا بمراقبة البيئة المحيطة، والحفاظ على مسافات التشغيل الآمنة، وإيلاء اهتمام خاص لاستقرار المعدات أثناء الأحمال الثقيلة.
التعليمات
1. هل بيانات المستشعر (على سبيل المثال، الضغط ودرجة الحرارة) غير دقيقة أو متقلبة إلى حد كبير؟
أولاً، افحص موصل المستشعر للتأكد من عدم وجود توصيلات مفككة أو أكسدة أو دخول الماء. عندها فقط فكر في فشل المستشعر. وأخيرًا، قم بتقييم ما إذا كانت واجهة وحدة التحكم معيبة أم لا.
2. الصمامات تنفجر بشكل متكرر؟
لا تستبدل أبدًا مصهرًا ذو أمبير أعلى! يشير هذا إلى وجود ماس كهربائى أو خطأ زائد في الدائرة. قم بفحص جميع المكونات الكهربائية بشكل منهجي (مثل أجهزة الاستشعار وصمامات الملف اللولبي والأضواء) ومجموعة الأسلاك على طول الدائرة وفقًا للرسم التخطيطي.
3. تشغيل المحرك بشكل سيء، خاصة في الطقس البارد؟
① عدم كفاية شحن البطارية أو ضعف محرك التشغيل.
② درجة الديزل غير صحيحة (نقطة صب عالية بشكل مفرط).
③ خلل في نظام التسخين المسبق (شمعات التوهج/سخان الشبكة).
④ الهواء في خط الوقود أو مرشح الديزل المسدود.
4. عندما تكون المعدات متوقفة، هل تلاحظ سقوط زيت ناقل الحركة على الأرض؟
تلف في مانع تسرب الزيت أو جهاز التنفس للمحرك النهائي (مخفض محرك السير).
5. هل يشعر الإطار بالالتواء أثناء السفر المستقيم؟
(للمعدات المفصلية) تآكل مفرط في مسامير ومحامل المفصلية.
6. هل تتآكل جذور أسنان الدلو بسرعة كبيرة؟
يؤدي فشل المسامير وحلقات التثبيت التي تربط الأسنان بالجرافة إلى ارتخائها، مما يؤدي إلى الاهتزاز والتآكل المتسارع أثناء التشغيل.
