Présentation du produit

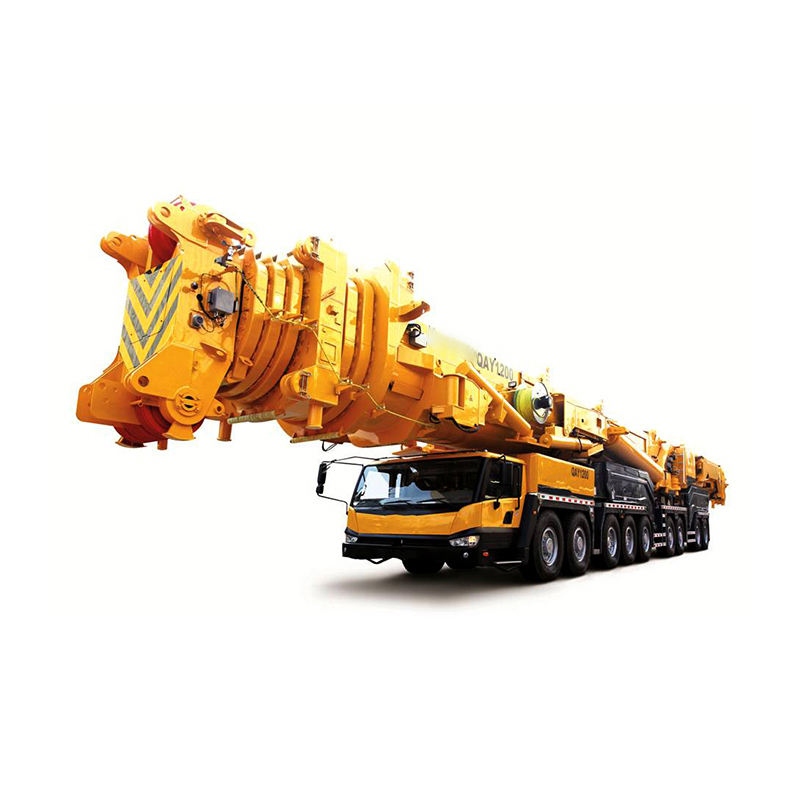

Le QAY1200 donne la priorité à un fonctionnement à haut rendement et à une sécurité intelligente. Équipé d'un fonctionnement bimode, d'un dispositif superlift de type Y à double rapport et d'une technologie d'auto-démontage, il améliore l'efficacité du levage et facilite le déplacement du site. Des fonctionnalités avancées, notamment un système de direction multimode à commande électronique, un système de gestion multi-frein et une technologie de contrôle intégrée à écran tactile, garantissent un fonctionnement précis, sûr et fiable tout en prenant en charge le diagnostic des pannes à distance.
Avantage du produit
La grue tout terrain QAY1200 est conçue principalement pour le montage et la maintenance d'éoliennes de 2,0 à 2,5 MW. Il convient également pour un fonctionnement dans des conditions de travail typiques telles que les opérations de levage de ponts, d'immeubles de grande hauteur et de construction pétrochimique. La tête de flèche pionnière dédiée à l'énergie éolienne est adoptée. La flèche et la flèche peuvent être transportées lors du transfert de charges lourdes entre les éoliennes et aucun véhicule auxiliaire n'est nécessaire pour la transformation entre la configuration d'exploitation et la configuration de transfert sur le chantier. Un système de suspension indépendant robuste avec un seul bras transversal est appliqué, et le minimum. la garde au sol peut atteindre 530 mm, ce qui peut répondre aux exigences de transfert de chantier dans les zones montagneuses.
Grâce à sa conception modulaire, une conversion flexible entre la version éolienne et la version standard est possible, ce qui rend la grue adaptée à des applications plus larges. L'entraînement mécanique pionnier à 6 essieux est équipé d'un entraînement hydraulique à grand rapport de vitesse G1, formant de superbes 7 essieux entraînés par une double puissance impliquée dans la conduite.
Paramètres techniques
|
Toute la longueur
|
20490
|
mm
|
|
Pleine largeur de toute la machine
|
3000
|
mm
|
|
Machine entière haute
|
4000
|
mm
|
|
Empattement
|
1500+2170+1500
|
mm
|
|
Bande de roulement
|
2590
|
mm
|
|
Charge par essieu
|
10800×3+11170+10870
|
kilos
|
|
Puissance nominale du moteur
|
260/1800
|
kW/(tr/min)
|
|
Couple nominal du moteur
|
1750/1300
|
Nm/(tr/min)
|
|
Vitesse de déplacement maximale
|
≥75
|
km/h
|
|
Vitesse de fonctionnement minimale stable
|
≤2
|
km/h
|
|
Diamètre de tournage minimum
|
≤30
|
m
|
|
Montée maximale
|
40(95 tonnes)
|
%
|
|
Garde au sol minimale
|
278
|
mm
|
|
Angle d'approche
|
12
|
°
|
|
Angle de départ
|
28
|
°
|
|
Poids total nominal maximum
|
1200
|
t
|
|
Note minimale
|
3
|
m
|
|
Couple de levage maximal du bras de base
|
35280
|
kN·m
|
|
Rayon de braquage
|
10700
|
mm
|
Utilisations du produit
1. Installation et entretien des éoliennes
Le QAY1200 est spécialement conçu pour le marché de l'énergie éolienne. Sa configuration de flèche dédiée aux éoliennes gère efficacement les tâches d'installation et de maintenance des éoliennes jusqu'à 2,5 MW. Il fonctionne de manière stable sur des terrains complexes comme les montagnes et les collines, grâce à sa puissante capacité de levage et son rayon de travail exceptionnel, résolvant efficacement les problèmes où les lames ne peuvent pas être transportées vers les sites d'installation.
2. Levage d’un projet pétrochimique à grande échelle
Largement déployé dans l'ingénierie pétrochimique pour le levage d'équipements à grande échelle tels que les tours de réaction, les tours à méthanol et les chaudières à chaleur résiduelle. Son contrôle exceptionnel des micro-mouvements et sa maniabilité précise permettent un démontage et un assemblage sûrs et efficaces de machines lourdes dans des espaces d'usine confinés, comme le démontre notamment le projet de l'usine chimique de Zhangzhou Gulai.
3. Construction de centrales électriques et grands projets énergétiques
Convient pour la construction, l'installation d'équipements et la maintenance dans les grands projets énergétiques tels que les centrales thermiques et les centrales nucléaires. Sa formidable capacité de levage répond aux exigences de levage de composants très lourds et surdimensionnés dans ces domaines, tels que les stators lourds de générateurs et les modules de chaudières.
4. Construction de ponts et autres grandes infrastructures
Participe à des projets d'infrastructure à grande échelle tels que des ponts routiers et ferroviaires, en soulevant des composants de pont massifs et des structures en acier lourdes. Ses configurations de flèche étendues et sa stabilité robuste répondent efficacement aux tâches de levage exigeantes de longue portée et très difficiles.
5. Transit ferroviaire et conditions particulières
Convient pour soulever de grandes poutres préfabriquées ou des équipements dans les projets de transport ferroviaire. Sa transmission multi-essieux et son système de direction intégrale offrent une excellente adaptabilité routière et maniabilité, répondant aux exigences strictes des chantiers de construction.
Guide d'utilisation du produit
Le fonctionnement du QAY1200 doit être strictement standardisé. Avant de commencer le travail, assurez-vous que tous les stabilisateurs sont complètement déployés et soutenus sur un sol solide et plat. Surveiller le limiteur de couple tout au long du fonctionnement ; la surcharge est strictement interdite. Contrôlez les mouvements de la flèche en douceur via la console de commande, en tirant parti de la précision offerte par son système hydraulique avancé et sa technologie de commande électronique. Pendant les opérations de levage, un signaleur dédié doit diriger les opérations pour s'assurer que la cargaison est solidement arrimée et que le personnel reste à l'écart. Après l'utilisation, rétractez et fixez complètement la flèche et effectuez un entretien régulier. Les opérateurs doivent être certifiés.
FAQ
1. QUELS ASPECTS EXIGENT UNE ATTENTION LORS DE L'ENTRETIEN DE RÉGULATION ?
Vérifiez régulièrement tous les niveaux de liquide et la qualité de l'huile, nettoyez le filtre à air et inspectez le serrage des boulons dans toute la machine.
2. QUELLES PRÉCAUTIONS À PRENDRE POUR LE STOCKAGE À LONG TERME ?
Garez l'équipement sur un sol plat, rétractez tous les cylindres, débranchez la borne négative de la batterie et appliquez des mesures de prévention de la rouille.
3. COMMENT RÉGLER UNE FAIBLE TRACTION ?
Vérifiez le niveau de liquide de transmission et recherchez les dysfonctionnements de l’embrayage ou du convertisseur de couple. Faites l'appoint en liquide de transmission et entretenez la transmission.
4. COMMENT RÉSOUDRE UNE DIRECTION LOURDE ?
Vérifiez la pression du système hydraulique de direction et inspectez l’appareil à gouverner pour déceler tout défaut. Réglez la pression du système et entretenez l’appareil à gouverner.
5. QU'EST-CE QUI CAUSE LE BRUIT EXCESSIF DU SYSTÈME HYDRAULIQUE ?
Généralement dû à un manque de liquide hydraulique, à une qualité d'huile dégradée, à un filtre d'aspiration obstrué ou à une entrée d'air dans la pompe hydraulique. Vérifiez le niveau de liquide, remplacez l'huile hydraulique et le filtre et éliminez les fuites d'air dans les conduites d'admission.
6. POURQUOI L'ÉQUIPEMENT DÉVIRE-T-IL SA CAP PENDANT LE DÉPLACEMENT ?
Vérifiez si la pression des pneus ou la tension des chenilles sont constantes, si le système de freinage présente une traînée unilatérale ou si le système de transmission présente un dysfonctionnement.
