Introducción del producto

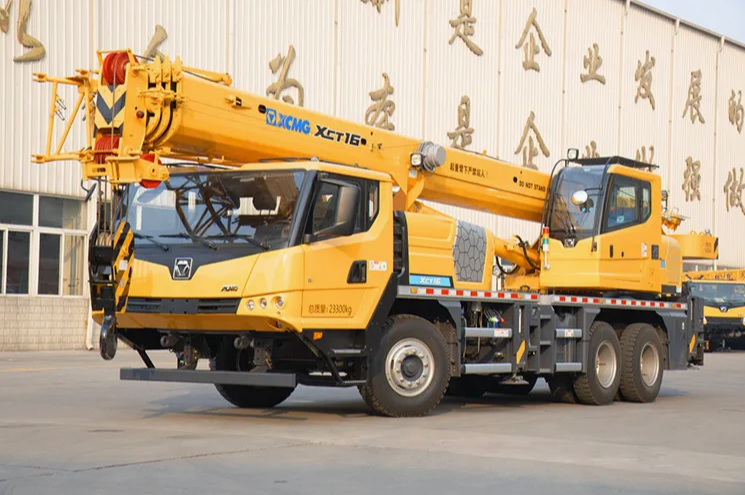

XCT16 con chasis especial de fabricación propia de 3 ejes, sección transversal dodecagonal de 4 secciones de pluma, cabrestante doble independiente incorporado y sistema de potencia con baja velocidad y gran torque, esta grúa tiene una altura de elevación, capacidad de elevación y eficiencia de trabajo líderes en la industria.
Ventaja del producto
Pluma de 4 secciones de 32 m; el máximo la carga de elevación es de 16t; el máximo la altura de elevación es de 40,6 m; todas las capacidades toman la delantera en su clase.
Abundantes configuraciones adecuadas para diversas condiciones de trabajo, satisfacen requisitos personalizados más diversos.
Adecuado para aplicaciones en entornos de trabajo lluviosos, con altas temperaturas y humedad y puede funcionar continuamente sin tiempo de inactividad a una temperatura ambiente de 50 °C.
Abundantes configuraciones de métodos operativos y tipos de brazos pueden satisfacer los requisitos de diferentes clientes.
Parámetros técnicos
|
Dimensión
|
Unidad
|
XCT16
|
|
Longitud total
|
milímetros
|
11960
|
|
Ancho total
|
milímetros
|
2500
|
|
Altura total
|
milímetros
|
3330
|
|
Peso
|
|
Peso total en viaje
|
kilos
|
23300
|
|
Fuerza
|
|
Potencia nominal del motor
|
kW/(r/min)
|
192/2300 180/2300 180/2300
|
|
Par nominal del motor
|
Nm/(r/min)
|
1000/1200~1600 960/1200~1600 900/1100~1700
|
|
Viajar
|
|
Máx. velocidad de viaje
|
kilómetros por hora
|
85
|
|
Mín. diámetro de giro
|
metro
|
20
|
|
Mín. distancia al suelo
|
milímetros
|
261
|
Usos del producto
1. Construcción Urbana e Ingeniería Municipal
El XCT16 es ideal para sitios de trabajo relativamente reducidos, como sitios de construcción urbana, redes de tuberías municipales y proyectos de renovación en áreas residenciales antiguas. Su diseño de chasis compacto (longitud total de 11.960 mm, ancho total de 2.500 mm) y su excelente maniobrabilidad (radio de giro mínimo de 20 metros) le permiten operar en calles estrechas de la ciudad para tareas como tendido de tuberías e elevación de equipos pequeños.
2. Instalación de paisajismo y señalización
Este equipo sirve como un asistente capaz para la jardinería y la instalación de vallas publicitarias. Su diseño de pluma principal extendida (longitud de pluma principal de 32,5 metros) aumenta efectivamente el radio y la altura de trabajo, completando de manera eficiente tareas como el trasplante de árboles y la remoción/instalación de vallas publicitarias.
3. Proyectos de Instalación y Mantenimiento de Energía
El XCT16 presenta configuraciones diseñadas para aplicaciones de instalación de energía. Su excepcional maniobrabilidad permite el acceso a bases de torres eléctricas remotas o de difícil acceso para tareas como elevación de postes de servicios públicos y reemplazo de transformadores, lo que la convierte en una opción confiable para la construcción y el mantenimiento de líneas eléctricas.
4. Manejo de materiales de minería y canteras
Con una capacidad de elevación de 16 toneladas y una construcción duradera, el XCT16 maneja diversas demandas de levantamiento de piedras pesadas en operaciones de minería y canteras. Su chasis estable y diseño estructural, junto con características de seguridad integrales (incluidos dispositivos antivuelco y protección contra sobrecargas), garantizan un funcionamiento seguro en entornos complejos.
5. Construcción rural y proyectos de pequeña escala
Con excelente movilidad (capacidad de pendiente máxima del 48%) y capacidad de giro flexible de 360° (quinto estabilizador estándar), el XCT16 navega por caminos rurales sin esfuerzo para atender diversos proyectos, incluidas nuevas construcciones rurales y reparaciones de instalaciones de conservación de agua a pequeña escala.
R: La acumulación de carbón en el eje de la válvula de mariposa causa adherencia y cierre incompleto, o mal funcionamiento del cilindro de control/válvula de vacío.
Guía de funcionamiento del producto
Antes de la operación, verifique que los estabilizadores estén completamente extendidos y asegúrese de que el suelo sea sólido. Mantenga la grúa nivelada durante el funcionamiento y nunca la sobrecargue. Extienda y retraiga la pluma suavemente, manteniendo una distancia segura de los obstáculos circundantes. Gire lenta y constantemente, evitando paradas o giros bruscos. Inspeccione periódicamente el cable metálico en busca de desgaste. Después de completar el trabajo, retraiga la pluma, asegure el gancho y mantenga registros diarios de mantenimiento del equipo.
Preguntas frecuentes
1. ¿Por qué las mangueras hidráulicas recién reemplazadas tienen una vida útil tan corta?
Los aumentos repentinos de presión excesivos del sistema (p. ej., respuesta lenta de la válvula de seguridad), la deformación torsional durante la instalación de la manguera o la fricción pueden reducir significativamente la vida útil de la manguera.
2. ¿No se debe apagar el motor inmediatamente después de un funcionamiento prolongado y pesado?
Correcto. Deje en ralentí durante 3 a 5 minutos para permitir que el turbocompresor y el motor se enfríen uniformemente, evitando daños por sobrecalentamiento localizados.
3. ¿Manchas de aceite en la conexión del turbocompresor?
Normal. Los cojinetes del turbocompresor dependen del aceite de motor para su lubricación; Es común una ligera filtración de vapor de aceite, siempre que no se formen gotas.
4. ¿Los datos en la pantalla fluctúan ocasionalmente?
Esto puede deberse a un voltaje inestable de la fuente de alimentación del sensor, a interferencias en la línea de señal o a una conexión a tierra deficiente.
5. ¿Los pernos del eslabón de la cadena se aflojan con frecuencia?
Esto ocurre cuando los pernos no se aprietan al par de precarga especificado o cuando no se utiliza compuesto bloqueador de roscas. Apriete siempre según las especificaciones del manual y realice inspecciones periódicas.
6. ¿Desgaste desigual en un lado de la brida tensora?
Una tensión excesiva o insuficiente de la oruga provoca una desalineación de la oruga, lo que provoca interferencia y desgaste en la brida guía.
