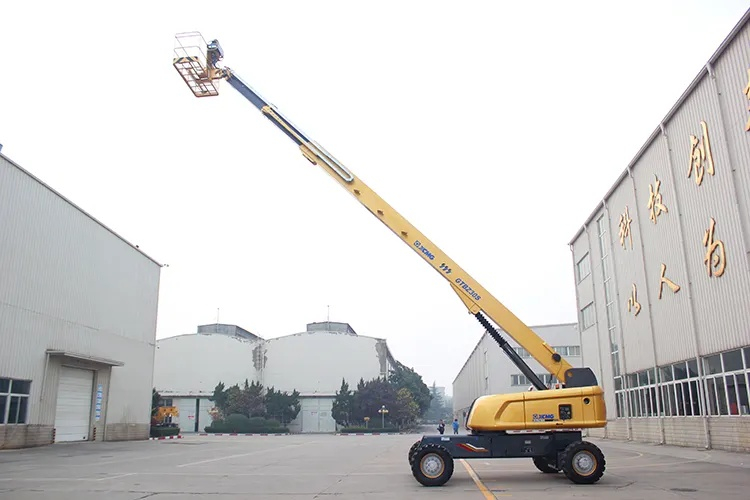

Introducción del producto
Control de seguridad de redundancia dual integrado: el sistema de respaldo interviene automáticamente cuando falla el sistema de control principal
Monitoreo de carga inteligente: visualización en tiempo real de la carga de la plataforma y alarma por exceso de límite
Protección contra inclinación: restringe el movimiento cuando los estabilizadores no están completamente extendidos o el suelo es irregular
Sistema de descenso de emergencia: Equipado con dispositivos de descenso de respaldo duales, manual y eléctrico.
Ventaja del producto
1. Capacidad súper fuerte de conducción en ascenso
La dirección electrónica y los anchos neumáticos de espuma se atribuyen a una excelente capacidad de conducción en ascenso, adaptándose así a todo tipo de condiciones complicadas de la carretera.
2. La mayor capacidad de carga dentro de la industria
La capacidad de carga máxima de 30 y 32 metros es de 480 kg y 340 kg respectivamente y ocupa el primer lugar dentro de la industria, satisfaciendo así las demandas del usuario sobre cargas pesadas.
3. Excelente rango de trabajo
Las tecnologías de control de curva de operación de doble carga realizan un monitoreo en tiempo real de las cargas, produciendo así una gran capacidad de operación, así como un rango de trabajo más amplio a la misma elevación.
Parámetros técnicos
|
Proyecto
|
Unidad
|
Parámetros
|
|
a Longitud total de la máquina
|
milímetros
|
13380
|
|
b Ancho total de la máquina (retracción del eje/extensión del eje)
|
milímetros
|
2490/3800
|
|
c Altura total de la máquina
|
milímetros
|
3070
|
|
d Distancia entre ejes
|
milímetros
|
3800
|
|
Altura máxima de operación
|
metro
|
32.2
|
|
Altura máxima de la plataforma
|
metro
|
30.5
|
|
Margen máximo de operación
|
metro
|
23.1
|
|
Peso máximo del rodamiento
|
kilos
|
340 (ilimitado) / 480 (limitado)
|
|
Rango de amplitud variable de la pluma
|
°
|
-11~+75
|
|
Ángulo de rotación de la mesa giratoria
|
°
|
360°
|
|
Péndulo de cola máximo (retracción del eje/extensión del eje)
|
milímetros
|
2085/1430
|
|
Tamaño de la plataforma
|
milímetros
|
2400×900
|
|
Ángulo de rotación de la plataforma
|
°
|
180
|
|
peso total
|
kilos
|
18300
|
|
Velocidad máxima de conducción
|
kilómetros por hora
|
5
|
|
Radio de giro mínimo
|
metro
|
8,2 / 10,8 (dos vueltas)
|
|
(retracción del eje/extensión del eje)
|
5,8 / 6,8 (cuatro vueltas)
|
|
Distancia mínima al suelo
|
milímetros
|
260
|
|
Máxima capacidad de escalada
|
%
|
45
|
|
Especificación de neumáticos
|
-
|
385/65D22.5
|
|
modelo de motor
|
-
|
Perkins 1104D-44T
|
|
Potencia nominal del motor
|
kW/(r/min)
|
55,5/2400
|
Usos del producto
•Mantenimiento de centrales eléctricas/refinerías de gran escala.
• Mantenimiento de Puentes que cruzan el mar
• Construcción de recintos deportivos de gran escala.
• Construcción y mantenimiento naval
Operaciones de instalaciones aeroespaciales
Guía de funcionamiento del producto
Selección del modo de energía
◦ Interruptor de un clic en el panel de control:
【Modo eléctrico puro】 Áreas interiores/sensibles (cero emisiones)
【Modo diésel】 Funcionamiento en exteriores/a largo plazo (potencia fuerte)
Control de operación inteligente
El movimiento del brazo de tres secciones se controla mediante una palanca proporcional electrohidráulica.
◦ Monitor a través de una pantalla táctil de 7 pulgadas:
◦ Carga en tiempo real (la sobrecarga está estrictamente prohibida)
◦ Indicación de estado de los estabilizadores
◦ Ángulo de inclinación del equipo
Preguntas frecuentes
1. ¿Qué forma adopta el sistema de energía?
R: Adopta un sistema de energía híbrido (motor diésel + motor de CA) y admite el cambio inteligente entre el modo eléctrico puro y el modo diésel.
2. ¿Cómo elegir el modo de energía?
R: Cambie con un clic a través del panel de control
• Modo eléctrico puro: Adecuado para espacios interiores, hospitales, escuelas y otros lugares con altos requisitos de ruido y emisiones.
• Modo diésel: Adecuado para exteriores, obras de construcción y otras condiciones de trabajo que requieren largo alcance y gran potencia.
3.¿Qué modos de dirección tiene el equipo?
R: Admite dirección en las ruedas delanteras, dirección en las cuatro ruedas y modo cangrejo, que se pueden cambiar a través del controlador del chasis para adaptarse a una operación flexible en espacios estrechos.
4. ¿Cómo lograr cruzar obstáculos a gran altura?
R: A través del diseño de bisagra del brazo de múltiples secciones y la función de rotación continua de 360°, combinados con la operación del 'brazo volador', puede cruzar obstáculos complejos como tuberías y armaduras.
5. ¿Cuáles son los principales dispositivos de seguridad?
R: Equipado con múltiples sistemas de seguridad.
Control de redundancia dual: cuando falla el sistema de control principal, el sistema de respaldo se hace cargo automáticamente
• Limitación de carga inteligente: monitoreo en tiempo real de la carga de la plataforma y alarma cuando se excede el límite
• Protección contra inclinación: restringe el movimiento cuando los estabilizadores no están completamente extendidos o el suelo es irregular
• Doble respaldo de emergencia: juegos duales manuales + eléctricos de dispositivos de descenso de emergencia
6. ¿Cómo lidiar con cortes de energía repentinos o fallas de energía?
R: Active inmediatamente el procedimiento de emergencia.
Presione el botón de parada de emergencia
2. Activar el dispositivo de descenso de emergencia (priorizar el respaldo eléctrico y cambiar a funcionamiento manual en caso de anomalía)
3. Contactar con soporte técnico a través del sistema de comunicación a bordo
