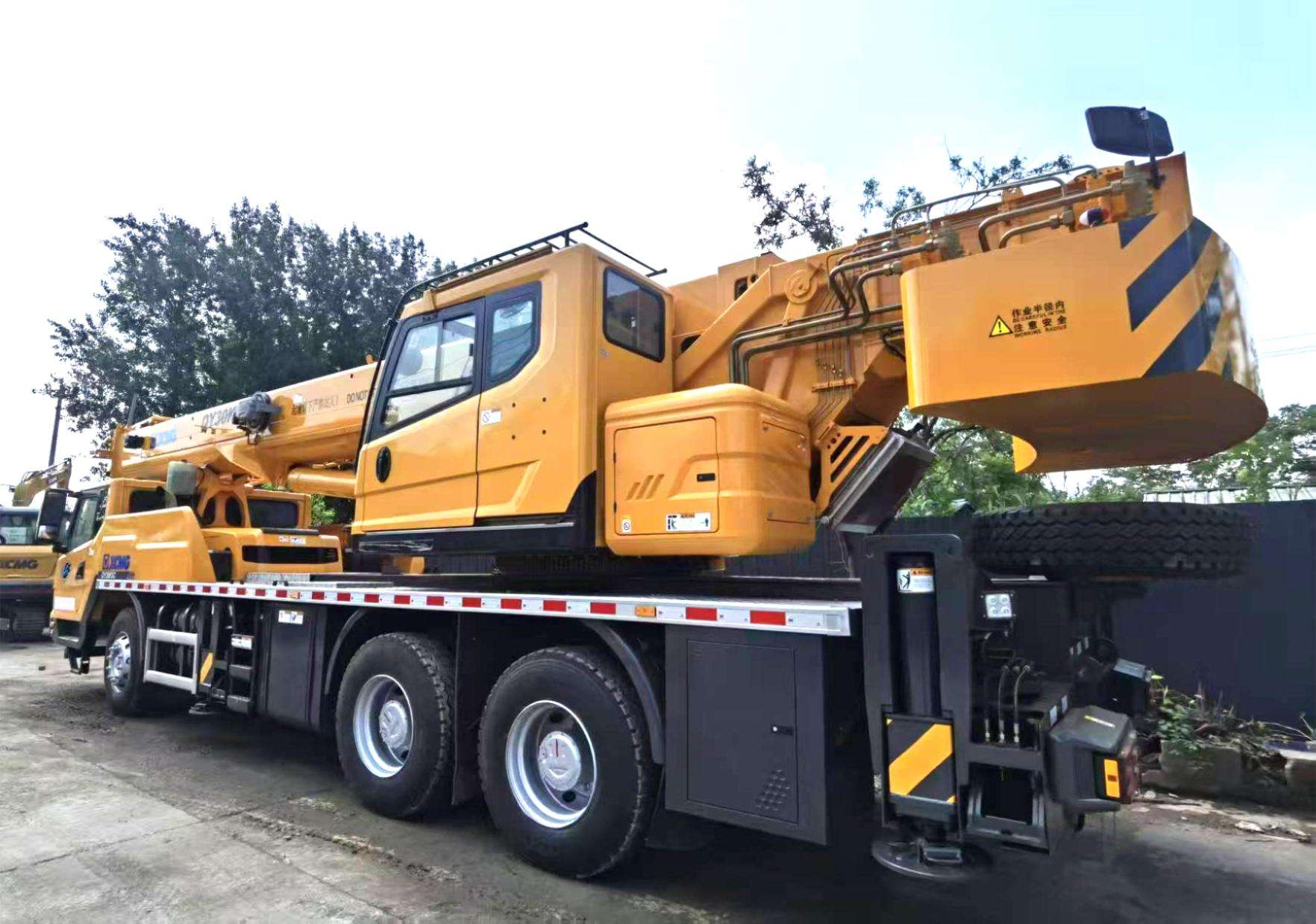

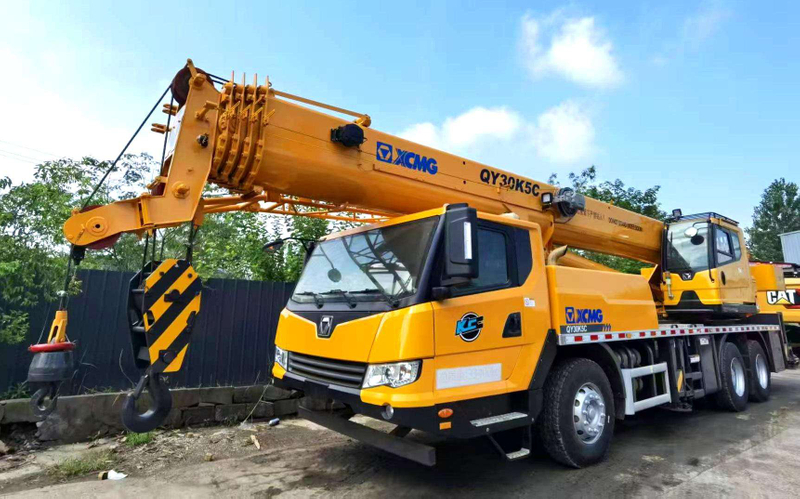

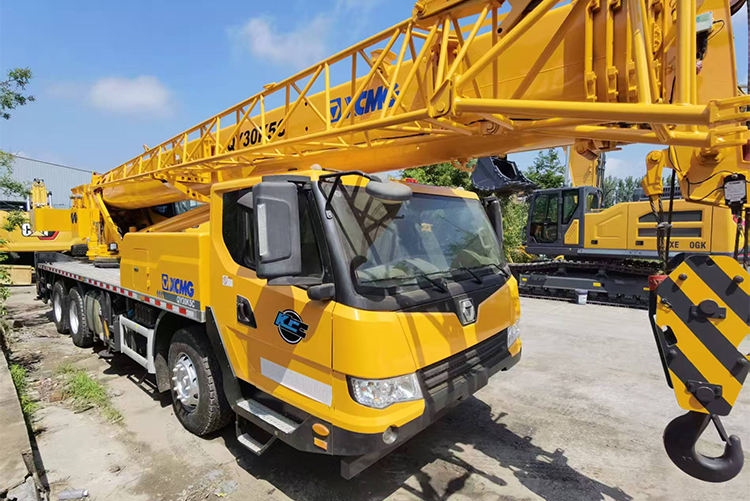

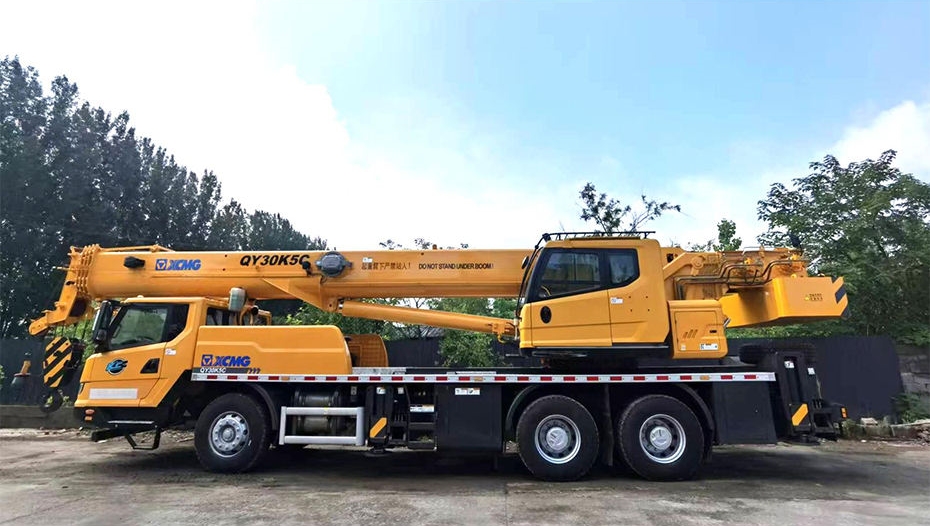

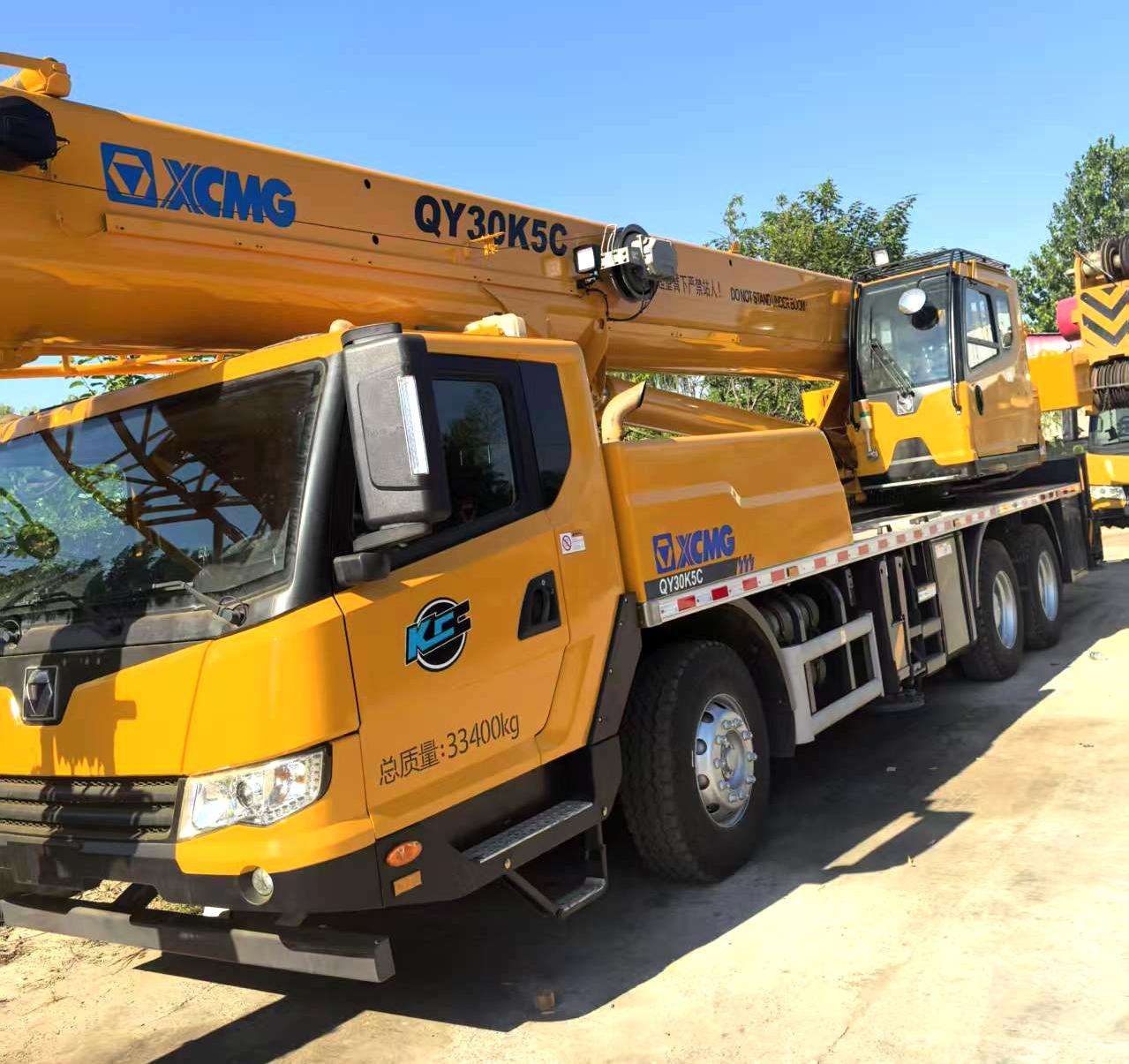

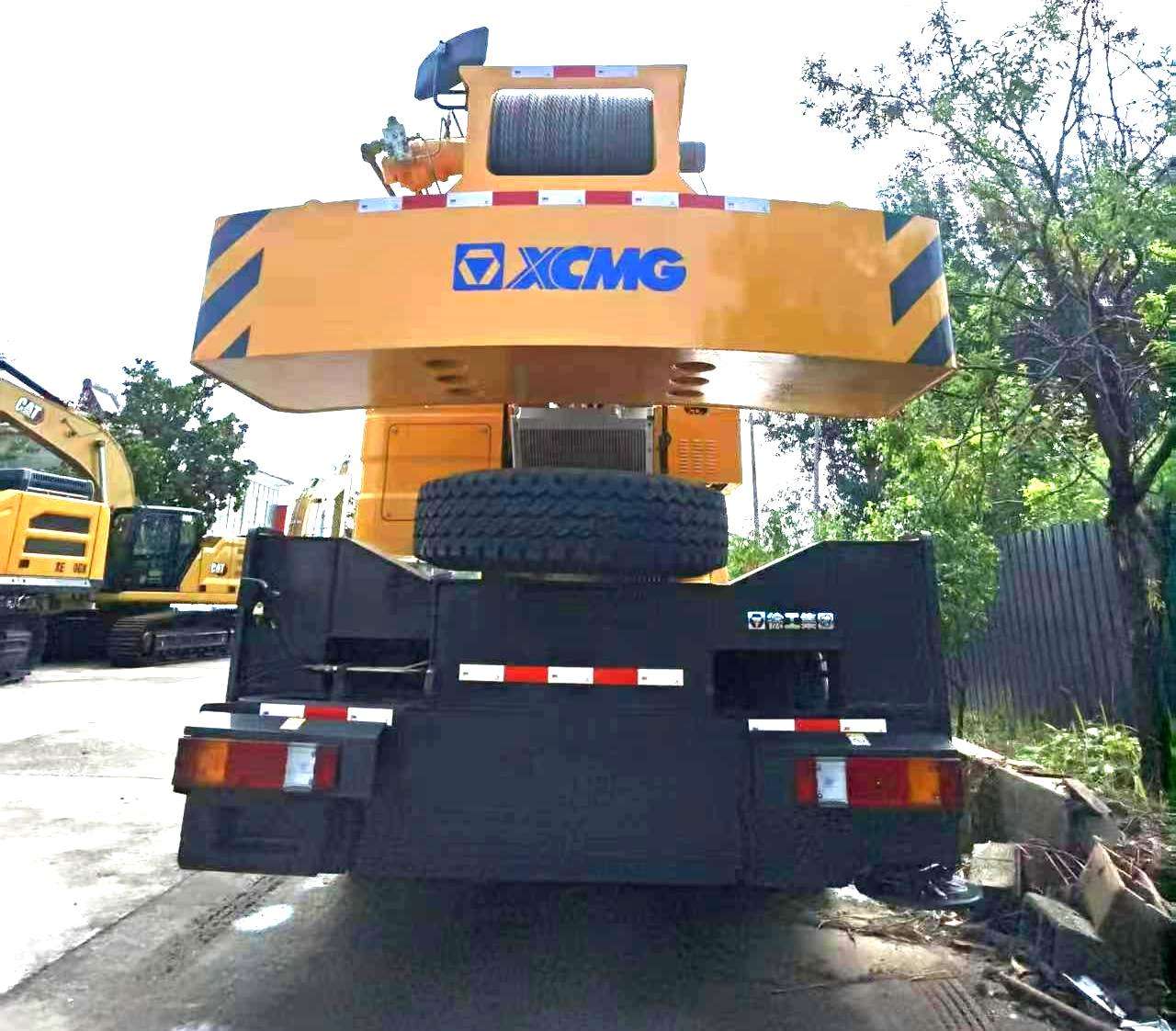

QY30K5C
| Mennyiség: | |
|---|---|
|
Leírás
|
Egység
|
Paraméter értéke
|
|
|
Teljes hossz
|
mm
|
12850
|
|
|
Teljes szélesség
|
mm
|
2550
|
|
|
Teljes magasság
|
mm
|
3480
|
|
|
Kerékbázis
|
mm
|
4500+1350
|
|
|
Pálya
|
mm
|
2059/2074/1834
|
|
|
A jármű teljes tömege utazási konfigurációban
|
kg
|
33000
|
|
|
Tengelyterhelés
|
1. tengely
|
kg
|
7400
|
|
2. tengely
|
12800
|
||
|
A motor névleges teljesítménye
|
kw/(r/perc)
|
221/2200
|
|
|
A motor névleges nyomatéka
|
Nm/(r/perc)
|
1250/1400
|
|
|
Max. utazási sebesség
|
km/h
|
≥90
|
|
|
Min. esztergálási átmérő
|
m
|
≤21
|
|
|
Min. hasmagasság
|
mm
|
250
|
|
|
Max. évfolyamos képesség
|
%
|
≥40
|
|
|
Megközelítési szög
|
°
|
11
|
|
|
Indulási szög
|
°
|
13.5
|
|
|
Fékút (30 km/h-nál, teljes terhelésnél)
|
m
|
≤10
|
|
Ez az építőipari emelésre tervezett 30 tonnás teleszkópos daru rendelkezik – 42,5 méteres teljes kinyúlású gémtel és 125 t·m emelőnyomatékkal 30 tonnát 4 m sugarú körben , és 5 tonnát 30 m sugarú körben képes emelni magas épületekben. Az U-alakú gém kialakítás (Q690 nagy szilárdságú acél) 25%-kal csökkenti a feszültségkoncentrációt, miközben maximalizálja a hatótávolságot, így tökéletes 10-15 emeletes épületekhez. 35 tonnás üzemi tömegével és 4 tengelyes alvázával (2 hajtott tengely, 2 kormányzott tengely) egyensúlyban tartja a stabilitást és a mobilitást – az útsebesség eléri a 60 km/h-t munkahelyi áthelyezéskor. A daru 7 hüvelykes érintőképernyős vezérlőpanelt tartalmaz a rakomány tömegének, a gém szögének és a hidraulikus nyomásnak valós idejű nyomon követéséhez.
Teleszkópos gémrendszer : 6 részes teleszkópos gémrendszer (10 m-re visszahúzva 42,5 m-re kinyújtva) hidraulikus henger-kihúzással és szinkronizálási technológiával, amely 90 másodperc alatt éri el a teljes hosszát; tartalmaz egy gémzár mechanizmust, amely megakadályozza a véletlen visszahúzódást emelés közben.
Intelligens vezérlőpanel : 7 hüvelykes színes érintőképernyős intelligens vezérlőpanel a rakomány súlyának (±2%-os pontosság), a gém szögének (0-80°), a gém hosszának és az üzemi nyomásnak a digitális kijelzőjével; akár 100 emelési feladat paramétert tárol az ismételhető műveletekhez (pl. azonos gerenda telepítések).
Nagy teherbírású alváz : 3800 mm magas, nagy teherbírású alváz 4 tengellyel és légrugózással, illeszkedik a legtöbb építkezési felsővezeték (≥4 m magasság) és keskeny átjárók (≤4,5 m szélesség) alá; blokkolásgátló fékekkel (ABS) rendelkezik a biztonságos közúti közlekedés érdekében.
Kettős fülkés kialakítás : Felső vezetőfülke (a gém vezérléséhez, 360°-os láthatóság) és az alsó vezetőfülke, mindkettő HVAC rendszerrel (fűtés, hűtés, jégmentesítés), állítható légpárnás ülésekkel és rezgéscsillapító padlóval (40%-kal csökkenti a vibrációt) a kezelő fáradtságának minimalizálása érdekében 10+ órás műszak alatt.
Acélgerendák beépítése 10-15 emeletes középső épületekben: 3000kg-os I-gerendák és 2500kg-os H-gerendák emelése 40m-es magasságig; 360°-ban elforgatható gerenda bilincseket használ a pontos pozicionáláshoz.
Előregyártott beton panelek emelése: 8t előregyártott beton panelek (külső falak, födémek) kezelése lakó- és kereskedelmi épületekhez; kompatibilis a vákuum emelőkkel a panel sérülésének megelőzése érdekében.
Építőipari berendezések karbantartása magasban: 5 tonnás kotrókanalak, 3 tonnás hidraulikus szivattyúk és 2 tonnás motorok emelése nehézgépek (pl. toronydaruk, nagy kotrógépek) javításához 35 méteres magasságig.
Hídelemek összeszerelése: 12t hídgerendák és 8t védőkorlátok felszerelése kis és közepes fesztávú hidakhoz (≤50m fesztáv); erőmérő cellákkal ellátott emelőhevedereket használ a súlyellenőrzéshez.
K: Működhet-e egy fúvókával?
V: Igen, egy 16 m-es rácsos kilincs hozzáadása (3t kapacitással, 0-30°-os eltolási szöggel) a maximális emelési magasságot 58,5 m-re növeli – alkalmas anyagok 18 emeletes épületek tetejére történő emelésére vagy tetőtéri HVAC egységek felszerelésére.
K: Mi az üzemi hőmérsékleti tartomány?
V: -20°C-tól +45°C-ig terjedő üzemi hőmérséklet-tartomány, hidegindítás-rásegítéssel (motorblokk-fűtés, akkumulátor-melegítő) alacsony hőmérsékletű környezethez (-20°C-on biztosítja az indítást) és magas hőmérsékletű hűtéssel (kiegészítő ventilátor, olajhűtő) meleg éghajlaton (+45°C-on tartja a motor hőmérsékletét ≤95°C-on).
