Termék bemutatása

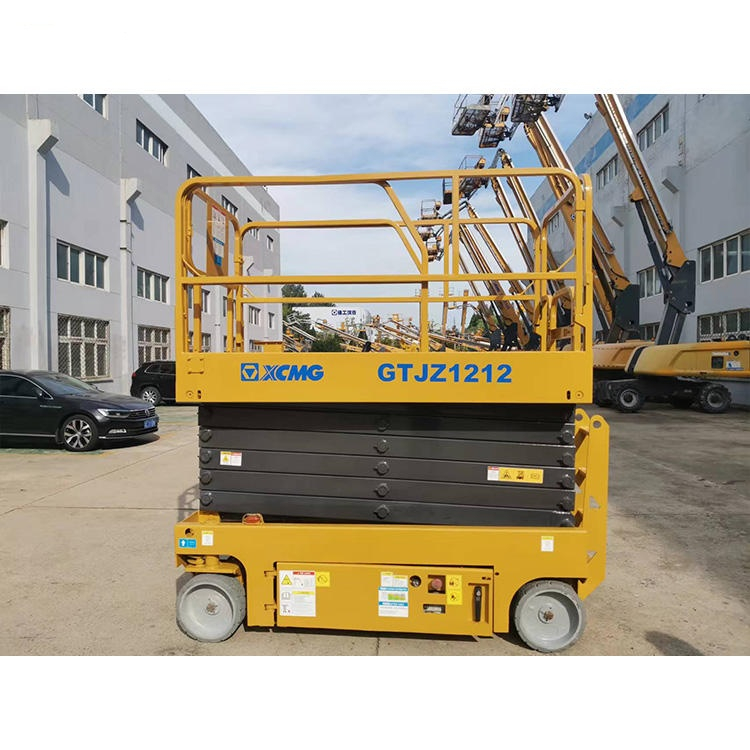

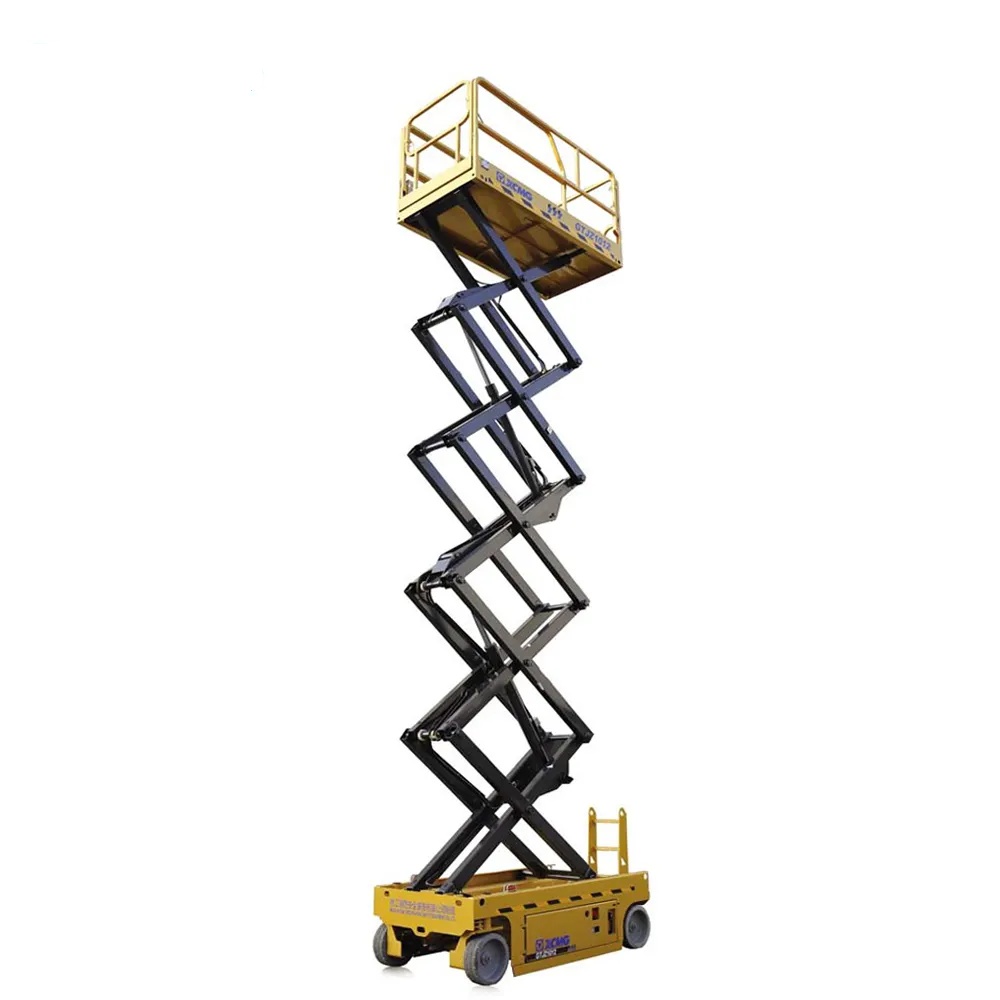

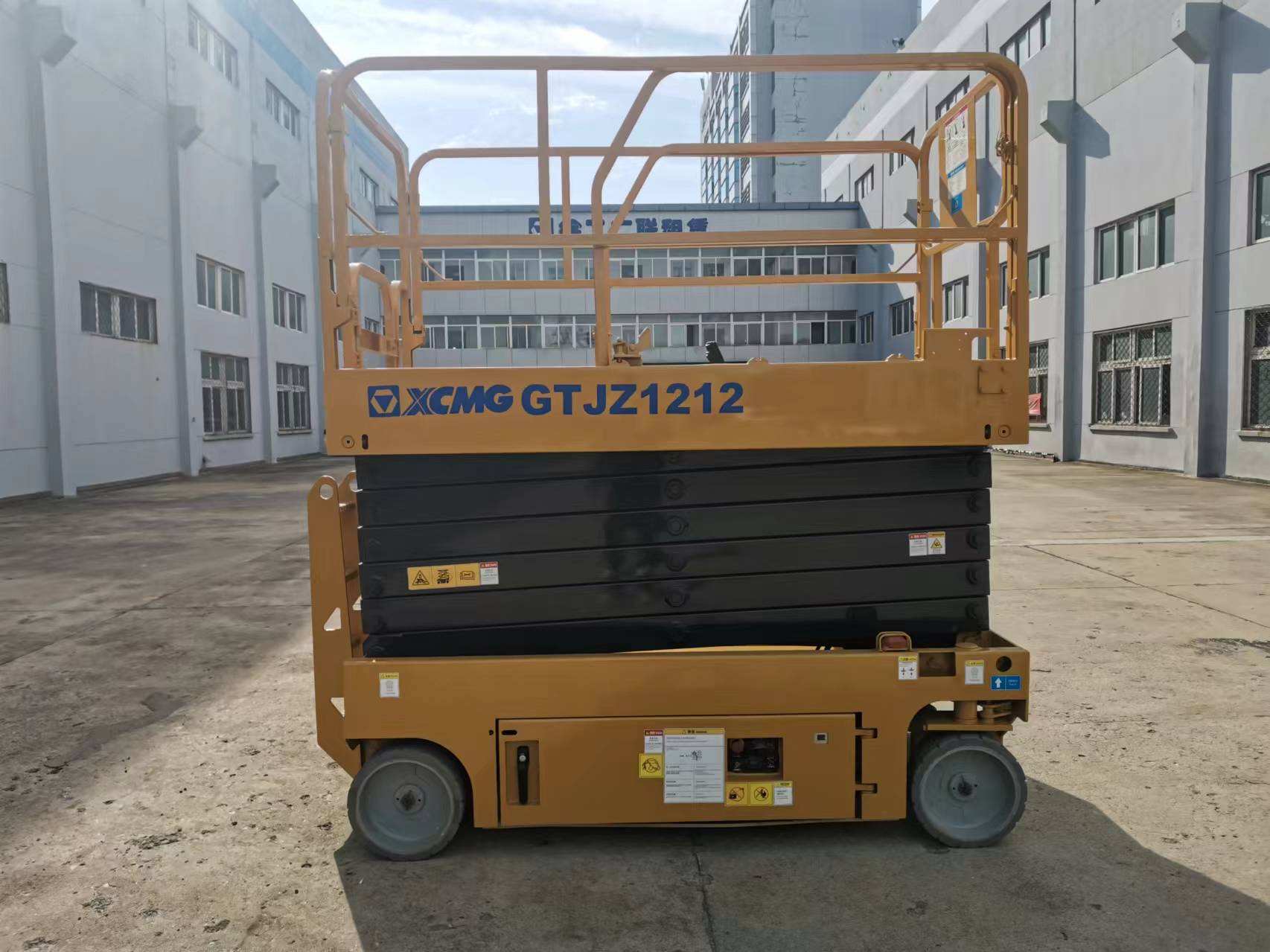

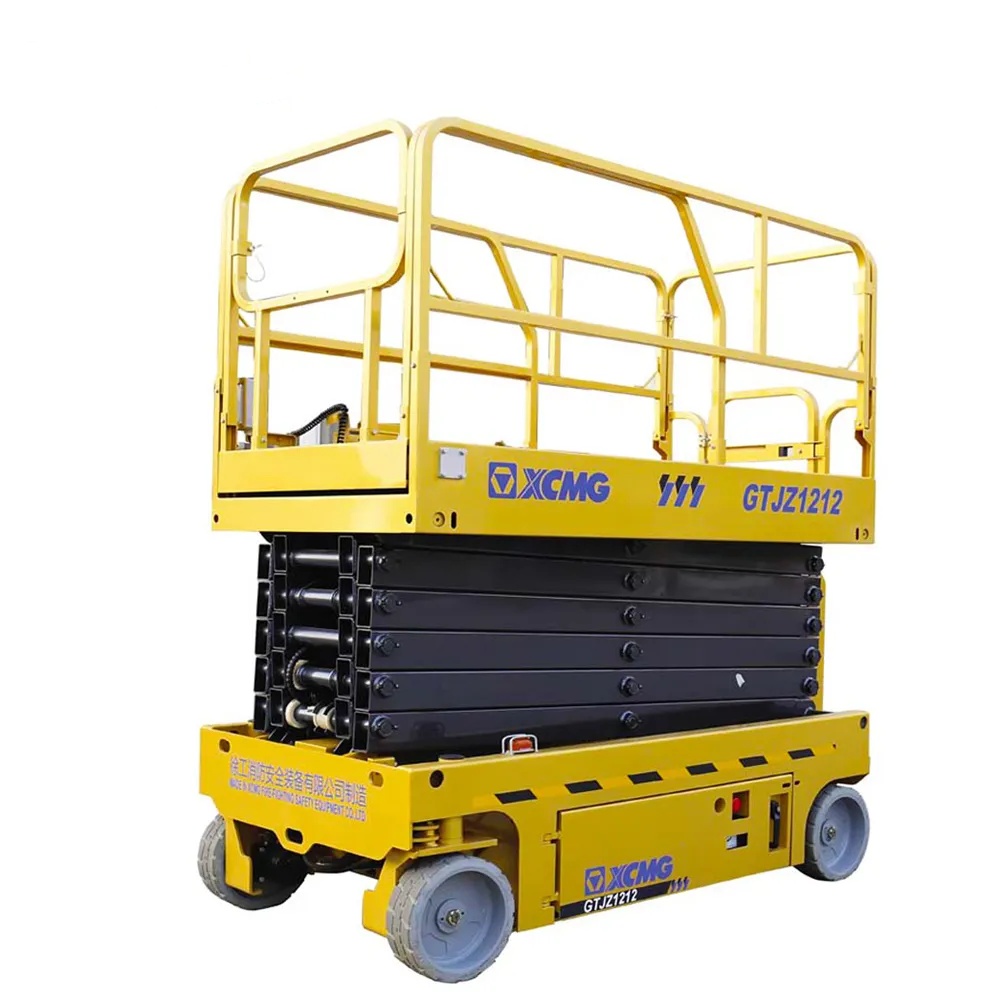

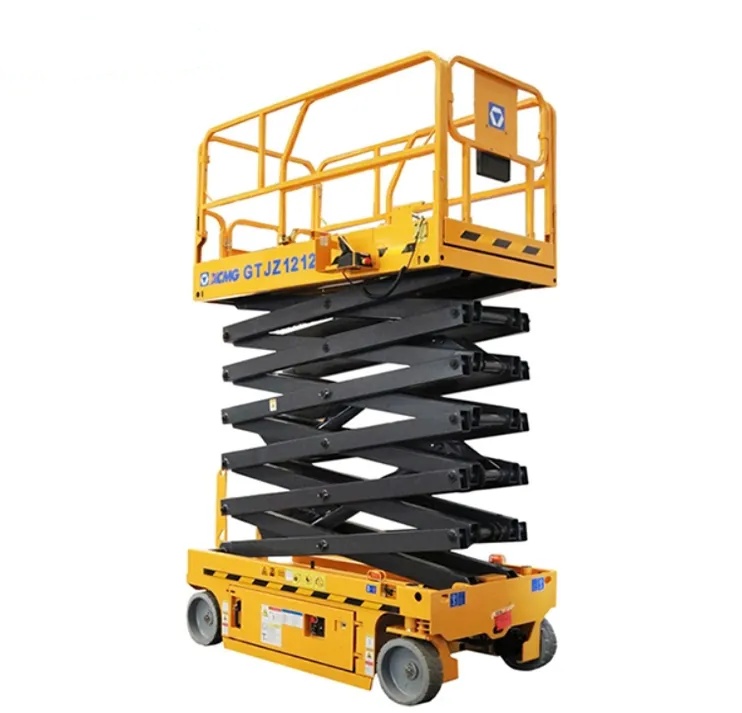

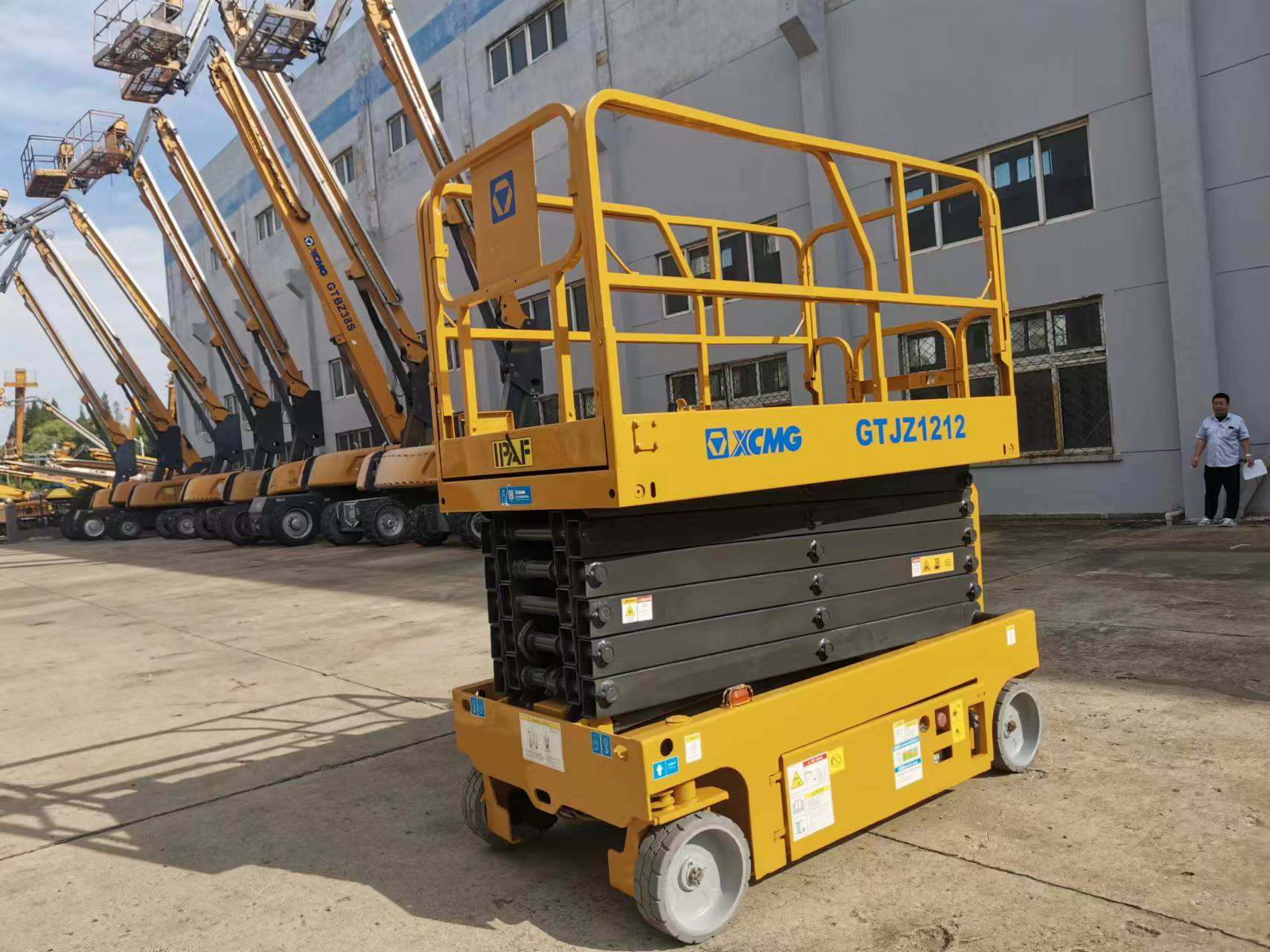

A GTJZ1212 ollós emelésű munkaállvány a magas biztonságot, a nagy hatékonyságot és a nagy kényelmet ötvözi, teljes mértékben bizonyítva az XG, mint az építőipari gépek vezető globális márkájának műszaki erejét.
Termékelőny
1. Kényelmes szállítás és stabil működés
A teleszkópos alplatform nagy munkateret biztosít, és összecsukható platformmal működik a könnyebb szállítás és áthelyezés érdekében. Az iparágvezető automatikus gödörvédő rendszer és a kiszélesített kerékfutófelület-kialakítás lehetővé teszi a szabad munkavégzést még egyenetlen talajon is.
2. Környezeti hátrányok Vezetés és kényelmes szolgáltatás
Tisztán elektromos hajtás, nulla kioldás, alacsony zajszint és környezetbarátabb felépítés. Összességében a lengő típusú tálca kényelmes a szervizeléshez és karbantartáshoz.
3. Általános és moduláris tervezés
A gép moduláris felépítése garantálja az alkatrészek egyetemességét, megkönnyíti az ügyfelek javítását és karbantartását, és versenyképesebb költséget ér el.
Műszaki paraméterek
|
Tétel
|
Egység
|
Paraméterek
|
|
Teljes hossz
|
mm
|
2485
|
|
Teljes szélesség
|
mm
|
1190
|
|
Teljes magasság
|
mm
|
2600
|
|
Maximális platform magasság
|
m
|
11.8
|
|
A platform mérete
|
mm
|
2276×1120×1254
|
|
Platformhosszabbítás
|
mm
|
900
|
|
Minimális fordulási sugár
|
m
|
0
|
|
Kerékbázis
|
mm
|
1871
|
|
Minimális hasmagasság
(a lyukvédő emelkedik/leesik)
|
mm
|
101/20
|
|
A teljes tömeg vezetési állapotban
|
kg
|
3150
|
|
Névleges teher
|
kg
|
320
|
|
A bővítőplatform terhelése
|
kg
|
115
|
|
A munkaállvány emelési sebessége
|
s
|
61-71
|
|
A munkaállvány esési sebessége
|
s
|
43~58
|
|
Vezetési sebesség (nagy)
|
km/h
|
3.2
|
|
Vezetési sebesség (alacsony)
|
km/h
|
0.8
|
|
Maximális vezetőállás magasság
|
m
|
11.8
|
|
Maximális fokozatosság
|
|
25%
|
|
Akkumulátor
|
V/(Ah)
|
4×12 (300)
|
|
Töltő
|
A
|
30
|
|
Gumiabroncs specifikáció
|
|
Nyommentes tömör mag 38,1cm×12,7cm
|
|
Riasztó dőlésszög
|
|
1,5° (mindkét oldalon)
|
|
3° (elöl és hátul)
|
A termék felhasználása
• Ipari üzemek: berendezések szerelése, karbantartása, csővezeték-építés, világítási rendszer csere.
• Építés: Belsőépítészet, acélszerkezet szerelés, födémmunka.
• Raktározás és logisztika: Áruk magas polcokon történő tárolása, visszavétele, raktár karbantartása, világítótestek cseréje.
• Nagy helyszínek karbantartása és takarítása: stadionok, kiállítási központok, repülőterek és állomások.
• Településtechnika: Hídvizsgálat, utcai lámpa karbantartás, kerti metszés.
Termék használati útmutató
Mivel a GTJZ1212 frekvenciakonverziós vezérlést alkalmaz, működés közben a vezérlőkart finoman meg kell nyomni, hogy az indítástól a gyorsításig, a lassítástól a megállításig zökkenőmentesen tudjon átmenetet elérni. A nehéz tárgy beremegésének elkerülése érdekében kerülni kell a hirtelen megállásokat és indításokat.
Az üzemeltetőknek szoros kapcsolatot kell fenntartaniuk a földi parancsnoki személyzettel (jeladókkal), és csak a kijelölt parancsnoki személyzettől kell fogadniuk a jeleket (walkie-talkie vagy szemafon, gesztusok). Ha a parancsnoki jel nem egyértelmű, a műveletet fel kell függeszteni, és meg kell erősíteni egy vizsgálattal.
Folyamatosan figyelje a vezetőfülkében lévő kijelzőt, hogy figyelemmel kísérje az aktuális terhelést, a nyomaték százalékát, az amplitúdót, a szélsebességet és egyéb adatokat, biztosítva, hogy minden biztonságos tartományon belül legyen.
GYIK
1.Mi hajtja?Mennyi az akkumulátor élettartama?
• V: A GTJZ1212-t tiszta elektromosság hajtja, és nagy kapacitású, karbantartást nem igénylő akkumulátor hajtja. Az akkumulátor élettartama a tényleges használati körülményektől függ (például emelési gyakoriság, vezetési távolság, terhelés stb.), és általában egy teljes műszakon keresztül (körülbelül 6-8 óra) folyamatosan működik. Két töltési módot támogat: AC lassú töltés és DC gyorstöltés.
2. Milyen a mászóképessége? Használható beltérben?
• V: Mászóképessége általában ≥20% (kb. 11,3°), és könnyen kezeli a gyakori lejtőket műhelyekben és építkezéseken. Mivel poliuretán tömör varrat nélküli abroncsokat használ, nem hagy nyomokat és nem károsítja a talajt, mint a gumiabroncsok. Ezért különösen alkalmas beltéri padlókban, tiszta műhelyekben, bevásárlóközpontokban és egyéb környezetben való használatra.
3. Melyek a berendezés alapvető biztonsági védőberendezései?
• V: A berendezés többféle biztonsági védelemmel van felszerelve, amelyek főleg
Sürgősségi ereszkedési rendszer: Áramkimaradás esetén kézzel engedje le a platformot.
Dőlésvédelmi rendszer: A riasztások és műveletek korlátozottak, ha a jármű karosszériája a határon túl dől.
◦ Kúpvédő rendszer: Automatikusan korlátozza a sebességet az emelőkosár felemelése után a zökkenőmentes mozgás érdekében.
Kettős süllyedésvezérlő rendszer: Mindkét kezét egyszerre kell működtetni, hogy elkerüljük a véletlen érintkezést.
◦ Korlátok és szegélylécek: Akadályozza meg az emberek és tárgyak leesését.
Biztonsági figyelmeztető eszközök: például kürtök és figyelmeztető lámpák.
4. Használható egyenetlen talajon?
• V: Bár az ollós emelőállványok viszonylag magas követelményeket támasztanak a talaj síkosságával szemben, a GTJZ1212 általában rendelkezik bizonyos szintezőképességgel. Szigorúan tilos olyan talajon dolgozni, amely meghaladja a megadott lejtőt (lásd a kézikönyvet), illetve puha és egyenetlen talajon, ellenkező esetben felborulhat. Használat előtt a helyszínt fel kell mérni. Ha szükséges, a talajt alátéttel kell tömöríteni.
5.Mit tegyek, ha a berendezés hibakódot mutat?
V: A vezérlőpanel kijelzője hibakódot kér. Először is, a műveletet azonnal le kell állítani. Ezután tekintse meg a véletlenszerűen mellékelt 'Üzemeltetési és karbantartási kézikönyv' hibakód-táblázatot, hogy előzetesen döntsön a problémáról. Olyan hibák esetén, amelyeket nem lehet egyszerűen visszaállítani, az XG által felhatalmazott vevőszolgálati mérnökhöz kell fordulni ellenőrzés és javítás céljából. Ne szerelje szét egyedül a kulcselemeket.
6. A szabványos konfiguráción kívül milyen opcionális konfigurációk vannak még?
• V: A gyakori opcionális konfigurációk közé tartozik
Négykerék-hajtás (4WD): Erősebb hajtóerőt és mászóképességet kínál, így alkalmas durva kültéri terepen.
◦ Különböző gumiabroncsok: tömörgumi abroncsok, pneumatikus abroncsok (inkább alkalmas egyenetlen kültéri talajra).
◦ Munkaállvány hosszabbító lemez: Ideiglenesen bővítse ki a munkaállvány területét.
220 V-os kimeneti kimenet: Kényelmes elektromos szerszámok számára a platformon, hogy áramot szerezzenek.
Fejlett rozsdagátló kezelés: Alkalmas tengerparti vagy korrozív környezetekhez.
