Ознайомлення з продуктом

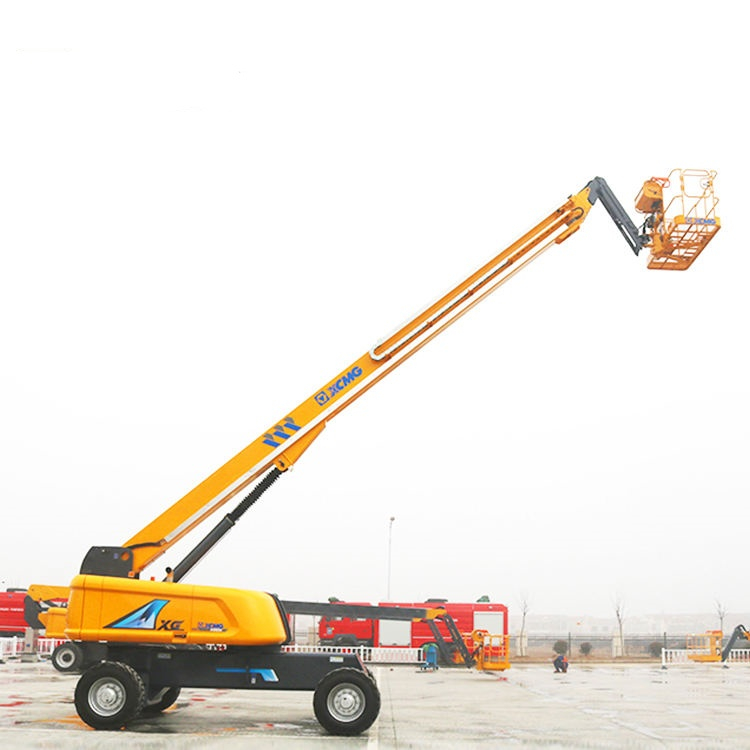

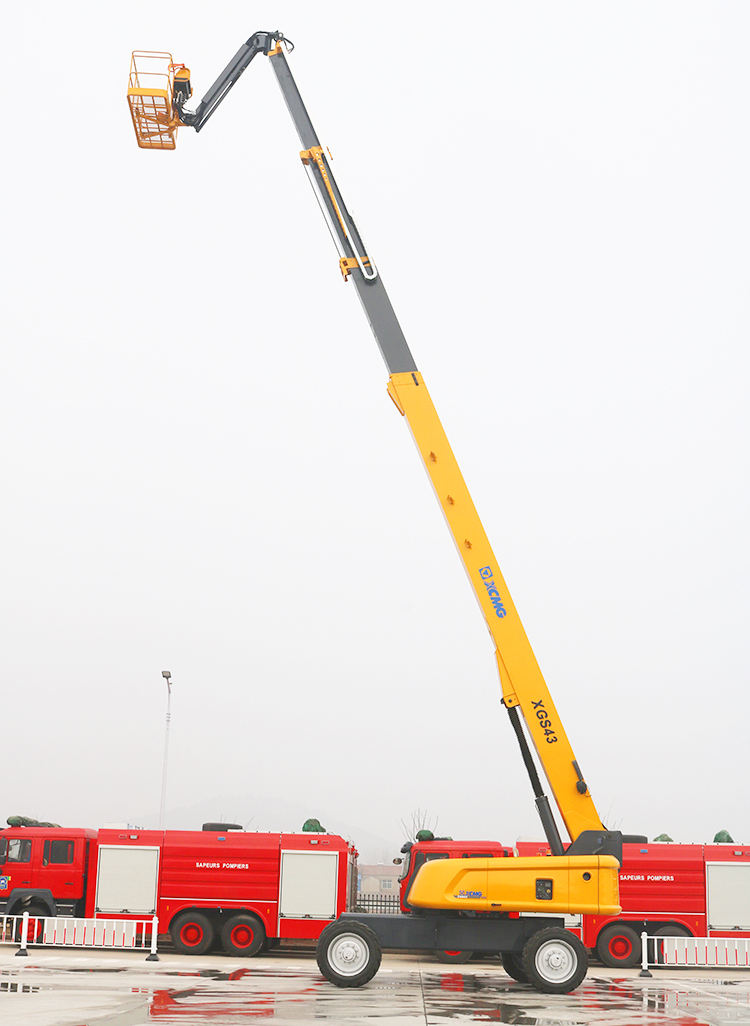

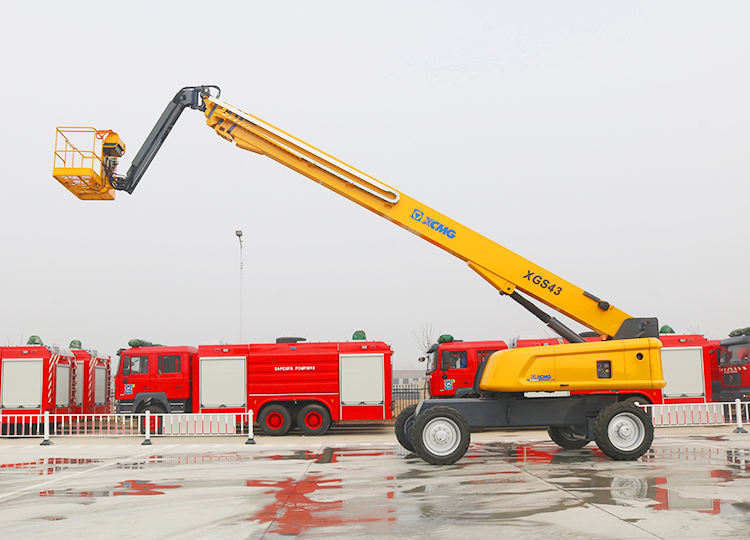

XGS43 — це 43-метрова дизельна підйомна платформа з прямою стрілою та найкращою в галузі робочою висотою, ретельно розроблена XG Fire Protection. Він представляє найвищий рівень вітчизняної техніки підйомників. Завдяки надзвичайно широкому робочому діапазону, надзвичайній стабільності та досвіду інтелектуального керування, він спеціально розроблений для екстремальних умов роботи, таких як надвисокі будівлі та велика інфраструктура, і є будівельним інструментом, який кидає виклик небу.
Перевага продукту
* Платформа шириною 2,4 м достатньо для перенесення інструментів і матеріалів.
* Подвійна крива робочої амплітуди лідирує в галузі з точки зору робочої висоти та діапазону.
* Цей транспортний засіб оснащено поворотною рукояткою довжиною 2,44 м з кутом нахилу до 130° та кутом повороту вліво/вправо до 75°, що ефективно розширює робочий діапазон.

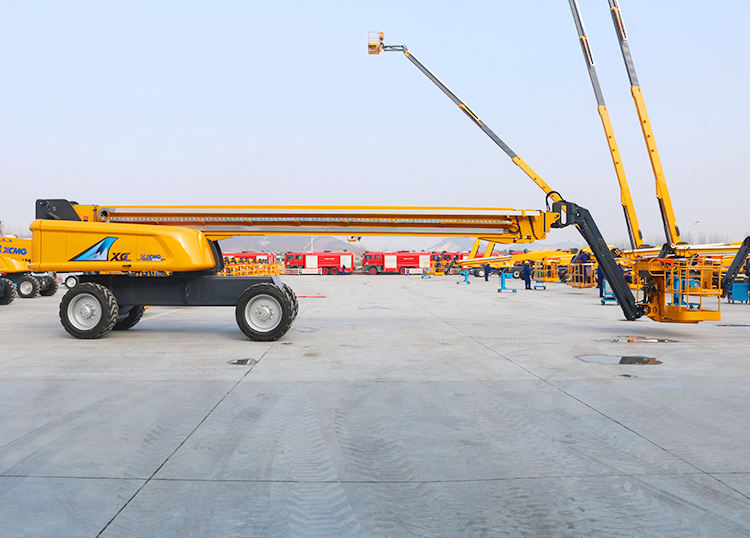

* Кривошип повинен повертатися назад на 160°, втягуватися під стрілу, заощаджуючи місце для транспортування та зберігання.
* Вантажопідйомність 230 кг і 450 кг, провідна в галузі.
* Поворотна платформа на 360°, телескопічна пряма рукоятка з поворотною стрілою та поворотний шатун під час роботи в повітрі забезпечують повну роботу навколишніх будівель без руху.
* Повний привід і рульове управління мають потужну потужність приводу та гнучке керування.
* Система контролю балансу осі може дозволити осі автоматично адаптуватися до місцевості, придатної для цементу, смоли, м’яких доріг та інших нерівних гірських доріг.
Технічні параметри
| Пункт |
одиниця |
Параметр |
| Загальна довжина (транспортний стан) |
мм |
14900 (12000) |
| Загальна ширина (із втягнутим/висунутим валом) |
мм |
2490/3800 |
| Загальна висота |
мм |
3050 |
| колісна база |
мм |
3800 |
| Макс. робоча висота |
м |
43.3 |
| Макс. висота платформи |
м |
41.3 |
| Максимальний робочий діапазон |
м |
25 |
| Макс. вантажопідйомність |
кг |
230 (без обмежень)/450 (з обмеженнями) |
| Діапазон повороту стріли |
° |
-1 ~ +75 |
| Кут повороту поворотної платформи |
° |
360° |
| Максимальний поворот хвоста (із втягнутою/висунутою віссю) |
мм |
2390/1725 |
| Розмір платформи |
мм |
2400×900 |
| Кут повороту платформи |
° |
160 |
| Загальна вага |
кг |
22000 |
| Макс. швидкість руху |
км/год |
5 |
| Хв. радіус повороту (із втягнутою/висунутою віссю) |
м |
8,2/10,8 (Керування двома колесами)
5,8/6,8 (Керування чотирма колесами) |
| Хв. кліренс |
мм |
320 |
| Макс. здатність оцінювати |
% |
40 |
| Специфікація шин |
- |
445/50D710 |
| Модель двигуна |
- |
Перкінс 1104D-44T |
| Номінальна потужність двигуна |
кВт/(об/хв) |
55,5/(2400) |
Використання продукту

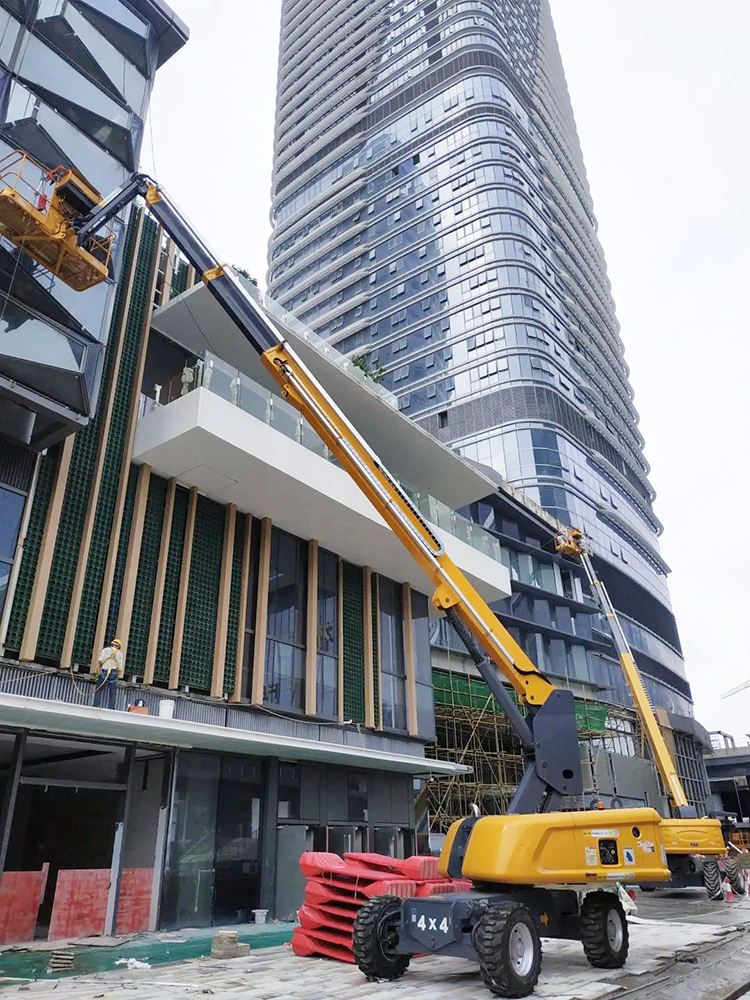

Будівництво надвисоких будинків та обслуговування зовнішніх стін
• Будівництво та перевірка великих мостів і ДАМС
Будівництво та обслуговування великих електростанцій і нафтохімічних об'єктів

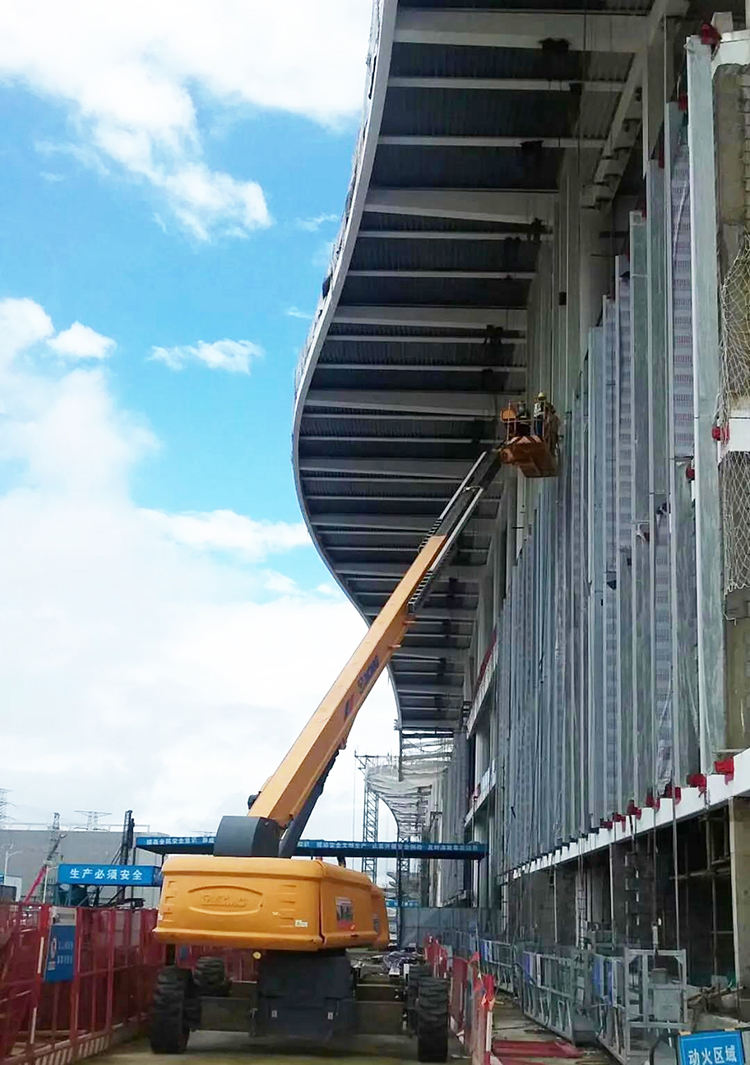

Монтаж та обслуговування металоконструкцій для великих об’єктів (аеропорти, стадіони, виставкові центри)
'Суднобудування'
Інструкція з експлуатації продукту
Для експлуатації підйомної платформи XGS40K потрібен дійсний сертифікат. Перед початком роботи обов'язково перевірте виносні опори, конструкцію та аварійні пристрої. Після запуску виберіть режим руху на шасі та використовуйте повний привід і повний привід для гнучкого позиціонування. Керуйте пропорційною рукояткою платформи, щоб точно контролювати рух гібридної стріли та обертання платформи, звертаючи увагу на перешкоди навколишнього середовища та обмеження навантаження 300 кг. Використовуйте кнопку аварійної зупинки в екстреній ситуації. Після завершення приведіть обладнання до транспортного стану та припаркуйте його. Перевантаження та незаконна експлуатація суворо заборонені. Будь ласка, суворо дотримуйтесь інструкції з техніки безпеки.
FAQ
1. Яка максимальна робоча висота та амплітуда XGS43?
A: З максимальною робочою висотою 43 метри та максимальним діапазоном висування по горизонталі, що перевищує 24 метри, він відноситься до обладнання для роботи на надвисокій висоті та може відповідати вимогам експлуатації переважної більшості висотних будівель і великих об’єктів.
2.Які переваги дизайну прямої руки?
Відповідь: Конструкція з прямим рукавом головним чином забезпечує більшу можливість горизонтального висування, що робить його особливо придатним для сценаріїв, які вимагають перетину далеких відстаней або операцій на великій території, наприклад, зведення зовнішніх стін будівель і обслуговування великих майданчиків.
3.Як забезпечується мобільність обладнання на будівельному майданчику?
A: Він використовує конструкцію чотиривісного телескопічного шасі, яка не тільки забезпечує гнучкість водіння, але також забезпечує надзвичайно великий проміжок опори під час роботи. Повний привід і кілька режимів рульового керування забезпечують хороші характеристики на бездоріжжі в складних умовах будівельного майданчика.
4. Які заходи безпеки існують для обладнання?
A: Оснащений кількома системами безпеки
• Інтелектуальна система захисту від обмежень
Пристрій сигналізації та захисту від нахилу
Система аварійного спуску
• Захист платформи від перевантаження
• Кнопка аварійної зупинки (доступна як на платформі, так і на землі)
5. Які перевірки технічного обслуговування необхідні щодня?
A: Перед щоденною роботою перевірте:
Перевірте, чи немає деформацій або пошкоджень структурних компонентів
Чи не протікає гідравлічна система
Чи належним чином функціонують пристрої безпеки
• Стан шин і опор
• Рівень моторного масла та охолоджуючої рідини
6. Чи зручне технічне обслуговування та обслуговування обладнання?
A: Він має модульну конструкцію з розумним розташуванням основних точок технічного обслуговування, що зручно для щоденного обслуговування та перевірки. Рекомендується проводити регулярне професійне обслуговування згідно з інструкцією з експлуатації.
