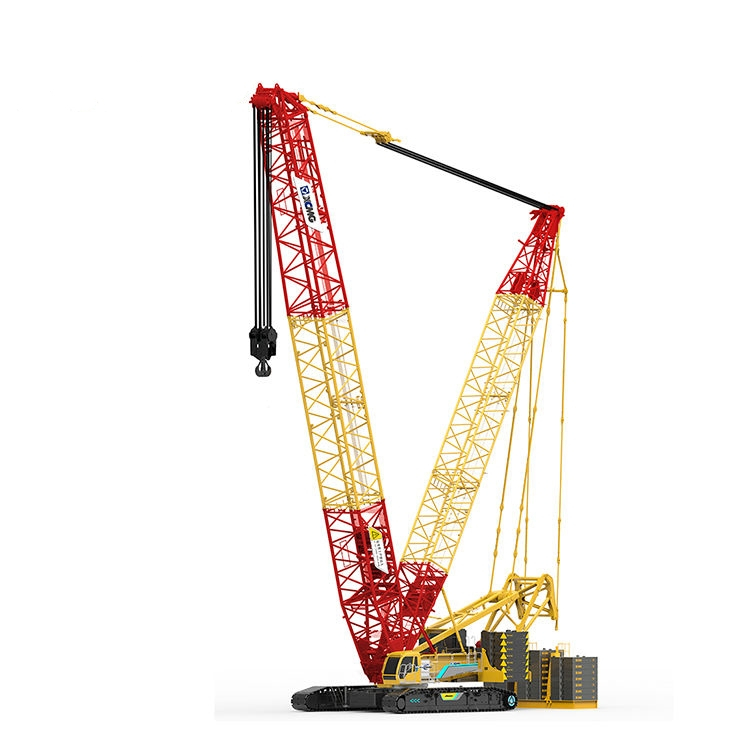

Présentation du produit
Le XGC400 donne la priorité à la sécurité et à un fonctionnement efficace, grâce à des technologies avancées telles que le levage du mât à un seul bouton, l'extension continue de la flèche et l'extension continue du contrepoids avec capacité de superlift. Il offre un fonctionnement convivial et une large plage de travail. Cette grue excelle dans les applications de levage pour les infrastructures énergétiques, les usines pétrochimiques et les grands ponts, offrant une fiabilité, une efficacité et une adaptabilité élevées pour gérer des tâches de levage de charges lourdes exigeantes.
Avantage du produit
* Cet équipement de déplacement à quatre conducteurs présente une grande force de direction, une forte puissance de montée et un mouvement flexible.
* Nous sommes les premiers à concevoir une flèche spéciale 2WM Win Power et un système d'intégration de flèche éolienne utilisant des pendentifs auto-pliables pour gagner du temps de préparation au démontage et au transport. Combiné avec un bloc de crochet d'équilibre à double levage spécial pour l'énergie éolienne, il améliore l'efficacité du fonctionnement, assure un double équilibre de levage et améliore la précision du fonctionnement.
* Les contrepoids des trois parties de la grue ont la même dimension, ils sont donc complètement interchangeables, afin d'optimiser l'utilisation des contrepoids de la grue combinés au programme d'optimisation des contrepoids Superlift.
Paramètres techniques
|
Article
|
Unité
|
Paramètre
|
|
Élément de paramètre
|
-
|
XGC400
|
|
Paramètres de performances
|
|
|
|
Liad classé principal
|
(t)
|
400
|
|
Poids de levage nominal à flèche fixe
|
(t)
|
-
|
|
Poids de levage nominal maximum de la flèche relevable
|
(t)
|
185
|
|
Moment de levage maximum
|
(tm)
|
5157
|
|
Poids de levage maximum de la flèche à tour
|
(t)
|
185
|
|
État de fonctionnement du poids de levage nominal maximum de la poulie d'extrémité à bras unique
|
(t)
|
26
|
|
(t)
|
116
|
|
Paramètre de cote
|
|
|
|
Longueur de la flèche principale
|
(m)
|
24~96
|
|
L'angle de relevage principal
|
(°)
|
-3~85
|
|
Longueur de flèche fixe
|
(m)
|
-
|
|
Longueur de la flèche de la tour
|
(m)
|
24~84
|
|
Dimension de fonctionnement (L*W*H)
|
(m)
|
11,1 × 3 × 3,38
|
|
Angle d'installation de la flèche fixe
|
(°)
|
-
|
|
Longueur de bras spéciale de l'adjoint
|
(m)
|
7
|
|
Paramètre de vitesse
|
|
|
|
La plus grande vitesse du palan à câble
|
(m/min)
|
130
|
|
La vitesse maximale du luffer de flèche de la corde à simple
|
(m/min)
|
2×51
|
|
La plus grande vitesse de corde simple du mécanisme de relevage des bras adjoint
|
(m/min)
|
-
|
|
Vitesse de rotation maximale
|
(tr/min)
|
1.1
|
|
Vitesse de déplacement maximale
|
(km/h)
|
0.9
|
|
Capacité de pente
|
(%)
|
30
|
|
Pression moyenne au sol
|
(MPa)
|
0.146
|
|
Mécanisme de relevage de la plus grande vitesse de câble simple du bras de tour
|
(m/min)
|
100
|
|
Sur la plage de vitesse maximale de la corde à simple
|
(m/min)
|
105
|
|
Moteur
|
|
|
|
Modèle
|
-
|
QSM11
|
|
pouvoir
|
(kW)
|
298
|
|
Émission
|
-
|
EuropeIII
|
|
paramètre de masse
|
|
|
|
Poids opérationnel
|
(t)
|
350
|
|
Fiche d'état de la cargaison qualité maximale
|
(t)
|
48
|
Utilisations du produit
1. Levage de machines de protection de métro et de tunnel
Le XGC400 peut soulever, faire pivoter et installer indépendamment de grandes machines à boucliers, éliminant ainsi le besoin de plusieurs grues dans les opérations traditionnelles. Cela améliore considérablement l’efficacité et la sécurité dans la construction de métros et de tunnels.
2. Installation et maintenance des équipements éoliens
Cette grue convient au levage des gaines d'éoliennes offshore et des équipements éoliens terrestres. Au cours du projet éolien offshore de Zhuhai, l'entreprise a réalisé avec succès le levage de plusieurs composants de gaine à l'aide d'une configuration de flèche principale superlift de 66 mètres, jetant ainsi les bases de l'installation d'une turbine offshore.
3. Levage de gros équipements pétrochimiques et chimiques
Dans les projets pétrochimiques, le XGC400 gère le levage d'équipements lourds tels que les grandes tours de fractionnement et les réacteurs. Sa robuste capacité de levage et sa stabilité répondent aux exigences de sécurité des opérations de levage à haut risque dans l’industrie pétrochimique.
4. Construction d'infrastructures à grande échelle
Le XGC400 est largement déployé dans les opérations de levage pour les grands projets d'infrastructure, notamment les structures urbaines surélevées, les poutres préfabriquées pour les grands ponts et les tunnels utilitaires. Son excellent contrôle des micro-mouvements et sa précision garantissent un levage précis dans des environnements urbains complexes.
Guide d'utilisation du produit
Le XGC400 nécessite un certificat d'opérateur d'équipement spécial. Avant l'utilisation, inspectez minutieusement l'état de l'équipement pour confirmer que les câbles en acier, les rails et les dispositifs de sécurité sont en bon état de fonctionnement. Respectez strictement le tableau de charge ; la surcharge est strictement interdite. Maintenez des mouvements fluides et précis pendant le fonctionnement, restez vigilant à l'environnement et ne faites jamais passer de charges sur le personnel. Effectuer des inspections et un entretien réguliers du système hydraulique. Une fois les opérations terminées, rétractez la flèche dans une position sûre et débranchez l'alimentation électrique.
FAQ
1. QUELS ASPECTS EXIGENT UNE ATTENTION LORS DE L'ENTRETIEN DE RÉGULATION ?
Vérifiez régulièrement tous les niveaux et la qualité de l'huile, nettoyez le filtre à air et inspectez le serrage des boulons dans toutes les zones.
2. QUELLES PRÉCAUTIONS À PRENDRE POUR LE STOCKAGE À LONG TERME ?
Garez l'équipement sur un sol plat, rétractez tous les cylindres, débranchez la borne négative de la batterie et appliquez des mesures de prévention contre la rouille.
3. COMMENT PROLONGER LA DURÉE DE VIE DES PNEUMATIQUES ?
Maintenez une pression de pneu standard, évitez les virages serrés et les frottements contre les obstacles, conduisez lentement sur des surfaces rugueuses et permutez régulièrement les pneus.
4. QUELLE EST LA CHARGE DE TRAVAIL OPTIMALE POUR L'ÉQUIPEMENT ?
Il est généralement recommandé de fonctionner à 80 % à 90 % de la capacité de charge nominale. Cela garantit l’efficacité tout en évitant les dommages prématurés causés par un fonctionnement prolongé en surcharge.
5. QUELLES EXIGENCES S'APPLIQUENT LORS D'UNE OPÉRATION DANS DES ENVIRONNEMENTS INFLAMMABLES OU EXPLOSIFS ?
Un équipement antidéflagrant doit être utilisé. Le système d'échappement et les composants électriques subissent un traitement spécialisé pour empêcher la génération d'étincelles.
6. LES OREILLES DE LEVAGE DE LA MACHINE PEUVENT-ELLES ÊTRE UTILISÉES PENDANT LES OPÉRATIONS DE LEVAGE ?
Oui, mais seuls les anneaux de levage désignés par le fabricant et spécifiés dans la conception de l'équipement peuvent être utilisés. Respectez strictement les points de levage et la capacité de levage maximale indiqués dans le manuel.
