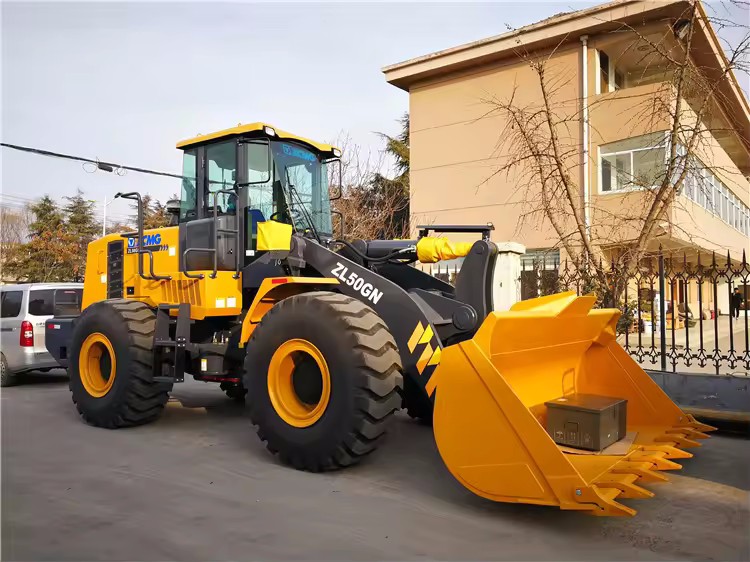

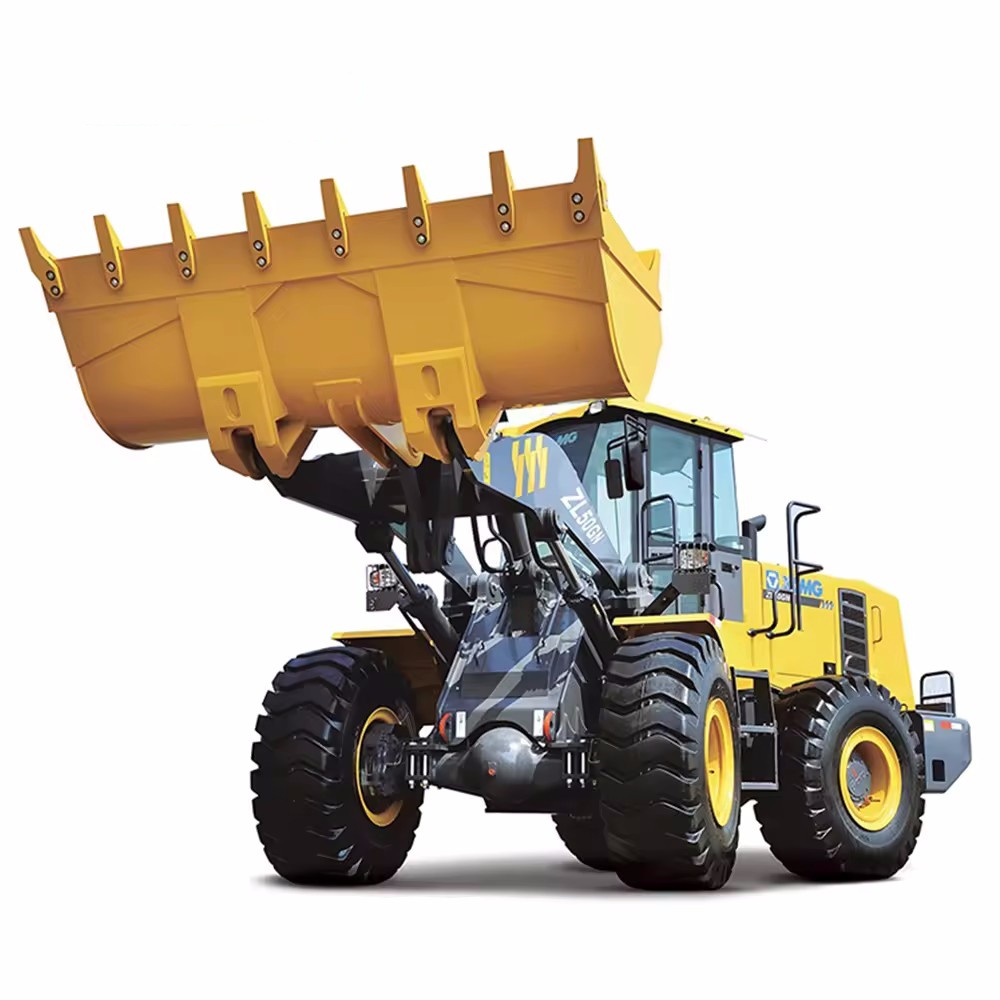

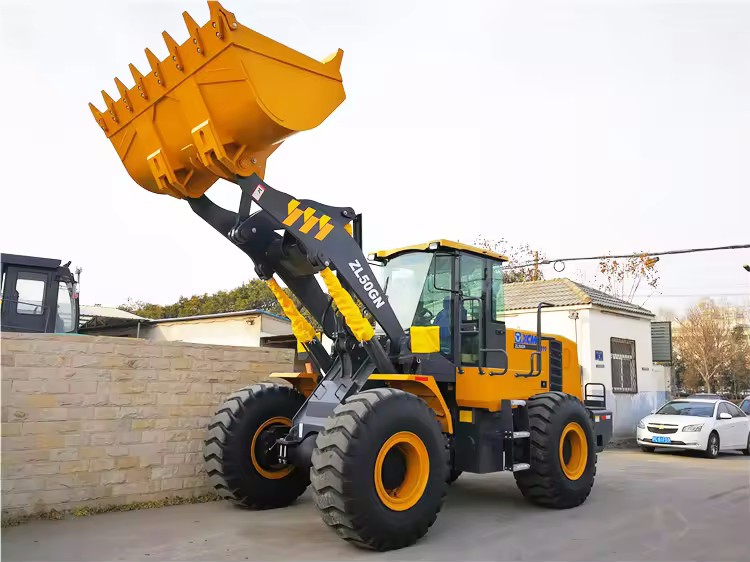

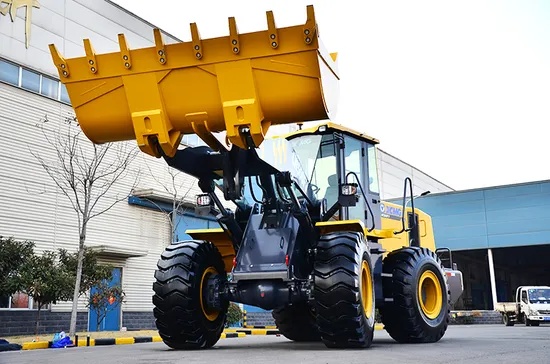

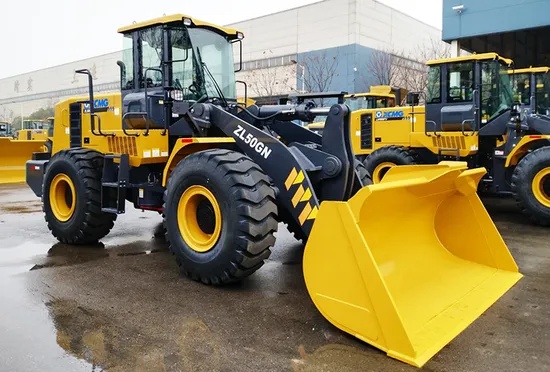

ZL50GN
| Mennyiség: | |
|---|---|
|
Teljes méretek
|
Teljes hossz (vödör a földön)
|
8165 mm
|
|
Teljes szélesség
|
2850 mm
|
|
|
Vödör szélessége
|
3016 mm
|
|
|
Teljes magasság
|
3485 mm
|
|
|
Kerékbázis
|
3300 mm
|
|
|
Futófelület
|
2250 mm
|
|
|
Min. hasmagasság
|
450 mm
|
|
|
Specifikáció
|
Névleges kapacitás
|
5000 kg
|
|
Vödör hangereje
|
2,5 m3 (vödör kőzethez)
|
|
|
3 m3 (normál vödör)
|
||
|
3,5 m3 (Vödör könnyű anyagokhoz)
|
||
|
4 m3 (Vödör könnyű anyagokhoz)
|
||
|
Üzemi súly
|
17500kg±300kg
|
|
|
Utazási sebességek
|
ElőreⅠ/Vissza Ⅰ
|
0-11,5/0-16,5 km/h
|
|
Előre Ⅱ/Vissza Ⅱ
|
0-38 km/h
|
|
|
Előre Ⅲ/Vissza Ⅲ
|
||
|
Előre Ⅳ/Vissza Ⅳ
|
||
|
Max. vonóerő
|
165±5kN
|
|
|
Max. mászó gradiens
|
30 º
|
|
|
Max. dömpingszög
|
45 º
|
|
|
Max. kidobási magasság
|
≥3100 mm (fő vágóél)
|
|
|
Dömping elérése
|
≥1100 mm (fő vágóél)
|
|
|
Vödör dömpingszöge
|
≥45 º
|
|
|
Max. Kitörési erő
|
Vödör kitörési ereje
|
170 KN
|
|
Emelő kitörési erő
|
134 KN
|
|
|
Maximális ásási mélység
|
40 mm (a vödör alja vízszintes)
|
|
|
A gém emelési ideje
|
≤6 s
|
|
|
Teljes kerékpározási idő
|
≤11 s
|
|
|
Min. Fordulási sugár
|
A vödörön kívül
|
7300 mm
|
|
A gumiabroncs közepe
|
6400 mm
|
|
|
Az alváz elfordulási szöge
|
35 º
|
|
|
A hátsó tengely lengésszöge
|
±12 º
|
|
költséghatékony személyre szabott szolgáltatásokat, megoldásokat és árajánlatokat biztosít az Ön személyre szabott igénye esetén.
|
||||||
|
Motor
|
Modell
|
WD10G220E11
|
WD10G220E23
|
6CTAA8,3-C
|
SC11CB220G2
|
SC8DK220G3
|
|
Névleges teljesítmény
|
162 kW
|
162 kW
|
153 kW
|
162 kW
|
162 kW
|
|
|
Névleges sebesség
|
2200 fordulat/perc
|
2001r/perc
|
2200 fordulat/perc
|
2200 fordulat/perc
|
2200 fordulat/perc
|
|
|
Max. nyomaték
|
≥850N.m
|
900 Nm
|
≥991 Nm
|
850 Nm
|
920 Nm
|
|
|
Sebesség
|
1400-1600 fordulat/perc
|
1300-1500 fordulat/perc
|
1400 fordulat/perc
|
1300 fordulat/perc
|
1400-1600 fordulat/perc
|
|
|
Névleges üzemanyag-fogyasztási arány
|
≤238g/kW.h
|
≤210g/kW.h
|
≤241g/kW.h
|
230±5%g/kW.h
|
220±5%g/kW.h
|
|
A ZL50GN kerekes rakodó biztosít 5000 kg névleges terhelést és 2,5-4,5 m⊃3-t ; kanál kapacitása , 162 kW-os, nagy nyomatékú dízelmotor hajtja . rendelkezik , 170 kn kitörési erővel és 160 kn vonóerővel teljes mérettel 8225 × 3016 × 3515 mm a kiegyensúlyozott stabilitás és manőverezhetőség érdekében. A meghosszabbított tengelytáv és a középső csuklópánt szerkezet tovább javítja a működési stabilitást nagy terhelés esetén.
Nagy teherbírású teljesítmény : ≥7500 kg-os emelőképességével és 3,5 m-es lerakási magasságával könnyedén kezeli a nehéz, sűrű anyagokat, például a vasércet és az építési hulladékot.
Alacsony fogyasztás : A szabadalmaztatott energiatakarékos sebességváltó rendszer 18%-kal csökkenti az üzemanyag-felhasználást a hasonló modellekhez képest, csökkentve ezzel a hosszú távú üzemeltetési költségeket.
Sokoldalúság : Több mint 8 típusú tartozékot támogat (hóekék, raklapvillák, fűmarók stb.), amelyek alkalmazkodnak a tereprendezési, hóeltakarítási és anyagmozgatási feladatokhoz.
Ideális kikötői rakománykezeléshez, ahol kulcsfontosságú a különféle áruk hatékony mozgása. Ez a megoldás kiválóan alkalmas szénlogisztikai műveletekre is, biztosítva a szén zökkenőmentes áramlását a bányákból a végfelhasználókhoz. Ezen túlmenően kiválóan alkalmas nagyszabású építési projektekhez, amelyek gyakran nagy mennyiségű építőanyag kezelését teszik szükségessé.
Ezeken túlmenően kiválóan alkalmas sódertelepekre, ahol hatékonyan kell kezelni és szállítani az adalékanyagokat, mint a homok, kavics és zúzottkő. Jó szolgálatot tesz az ipari zónákon belüli ömlesztett áruszállításban is, megkönnyítve az alapanyagok és félkész termékek mozgását a különböző ipari létesítmények között.
K: Mi a minimális fordulási sugár?
V: Optimalizált kialakítása 5,8 m -re csökkenti a minimális fordulási sugarat , minimálisra csökkenti a gumiabroncsok kopását és javítja a manőverezést szűk helyeken.
K: Mennyi a szállítási idő ehhez a modellhez?
V: A raktáron lévő egységek 7 munkanapon belül kiszállításra kerülnek; egyedi konfigurációk (pl. speciális mellékletek, festékszínek) gyártása és szállítása 30 napot igényel.
Indítsa be a motort:
Üljön az ülésre, állítsa kényelmes helyzetbe, és kapcsolja be a biztonsági övet.
Állítsa a sebességváltó kart 'üres (N)' állásba.
Nyomja meg kissé a gázpedált.
Fordítsa el a kulcsot a motor indításához, és figyelje meg, hogy a műszerfalon minden jelzés normális-e. A járművel csak akkor lehet vezetni, ha a barométer eléri a megadott értéket.
Gépjárás és működés:
Indítás: Figyelmeztetésképpen megszólal a kürt, és lassan és egyenletesen működtesse.
Szabványos működési mód: Alkalmazza a 'V-alakú működési módot'. A gép előrehalad az anyaghalom felé, behelyezi, felkanalazza az anyagot, majd hátramenetben, a szállítójármű iránya felé fordulva halad előre, emeli és kirakja az anyagot.
Rakodási művelet: A kanalat vízszintesen vagy enyhén lefelé kell behelyezni az anyaghalomba, és ezzel egyidejűleg össze kell hangolni a gém és a kanál forgási mozgásával.
Kirakodási művelet: Emelje fel a gémet megfelelő magasságba, majd fordítsa előre az átrakó garatot, hogy kirakja az összes anyagot. A mozgásnak simának kell lennie az ütés minimalizálása érdekében.
