Introdução do produto

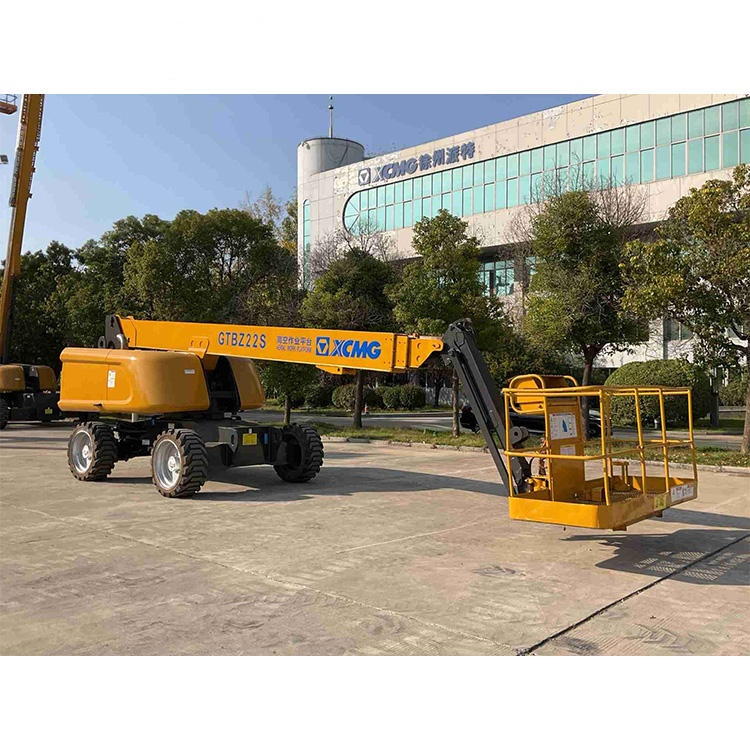

A GTBZ22S é uma poderosa plataforma de trabalho aéreo com lança articulada grande. Não é apenas um aumento de altura, mas também um salto no desempenho abrangente. Com a sua poderosa capacidade de atravessar obstáculos, excelente transitabilidade, configuração de segurança de alto nível e estrutura robusta, tornou-se uma solução de nível profissional para resolver desafios complexos de operação em alta altitude e é uma escolha eficiente e confiável para projetos de engenharia de grande escala.
Vantagem do produto
• Excelente distância a obstáculos e alcance operacional:
Com sua estrutura de lança articulada de três seções, possui capacidades incomparáveis para subir, descer e ultrapassar obstáculos. A função de braço voador pode facilmente superar obstáculos como paredes e tubulações, alcançando pontos de trabalho de difícil acesso, melhorando significativamente a eficiência e o escopo do trabalho.
• Forte potência e passabilidade:
Tração nas quatro rodas e direção nas quatro rodas: Oferecendo capacidade de subida poderosa (normalmente ≥40%) e excelente desempenho off-road, ele pode lidar facilmente com superfícies de estradas irregulares em canteiros de obras.
Os múltiplos modos de direção (roda dianteira, passeio de caranguejo e direção no local) tornam-no extremamente ágil e posicionado com precisão em espaços estreitos.
Parâmetros Técnicos
|
Projeto
|
Unidade
|
Parâmetros
|
|
a Comprimento total da máquina completa
|
milímetros
|
10150
|
|
b Largura total da máquina completa
|
milímetros
|
2490
|
|
c Altura total da máquina completa
|
milímetros
|
2800
|
|
Distância entre eixos
|
milímetros
|
2500
|
|
Altitude máxima de trabalho
|
eu
|
23.7
|
|
Altura máxima da plataforma
|
eu
|
22
|
|
Faixa máxima de trabalho
|
eu
|
18.3
|
|
Peso máximo do rolamento
|
kg
|
230 (ilimitado) / 340 (limitado)
|
|
Alcance da lança
|
°
|
-5~+75
|
|
Ângulo de rotação da mesa rotativa
|
°
|
360
|
|
Pêndulo máximo da cauda
|
milímetros
|
1550
|
|
Tamanho da plataforma
|
milímetros
|
2400×900
|
|
Ângulo de rotação da plataforma
|
°
|
180
|
|
Peso total
|
kg
|
12500
|
|
Velocidade máxima de corrida
|
km/h
|
6
|
|
Raio mínimo de giro
|
eu
|
6
|
|
Distância mínima ao solo
|
milímetros
|
230
|
|
Capacidade de nota máxima
|
%
|
45
|
|
Especificação do pneu
|
-
|
355/55D625
|
|
Modelo do motor
|
-
|
Perkins 404D-22T/Deutz D2011 L04i
|
|
Potência nominal do motor
|
kW/(r/min)
|
43/(2600)
41/(2300)
|
Usos do produto
• Grandes edifícios industriais: construção de fábricas, instalação e manutenção de estruturas metálicas.
• Pontes Municipais: Fiscalização e manutenção de Pontes Elevadas e Viadutos.
• Setor de energia: Manutenção de usinas de energia, inspeção e reparo de torres de alta tensão.
• Construção e manutenção naval: Operações externas de casco em larga escala.
• Aeroespacial: Manutenção externa e limpeza de aeronaves.
Guia de operação do produto
Antes de iniciar a operação é imprescindível verificar o sistema de alimentação (eletricidade/óleo), estrutura da lança e nível de óleo hidráulico. A alavanca proporcional é operada através da plataforma ou controlador de solo para controlar o movimento do equipamento e o movimento da lança. Preste atenção à exibição de carga em tempo real e proíba estritamente a sobrecarga. Faça uso flexível da função de braço voador da lança articulada para superar obstáculos. Recomenda-se ativar o modo de tração nas quatro rodas em superfícies de estrada complexas. Use o dispositivo de descida de emergência imediatamente em caso de emergência. Todo o processo deve obedecer às normas de segurança e garantir o bom funcionamento.
Perguntas frequentes
1.Q: Que tipo de sistema de energia é esse?
R: Ele adota um sistema de energia híbrido e suporta operação em modo duplo de eletricidade pura e diesel.
2.Q: Quais são os modos de direção?
R: Equipado com direção nas rodas dianteiras, direção nas quatro rodas e modo caranguejo, pode se adaptar a diferentes condições de trabalho.
3.Q: Quais dispositivos de proteção de segurança existem?
R: É equipado com vários sistemas de segurança, como proteção contra inclinação, alarme de sobrecarga, descida de emergência e proteção de segurança hidráulica.
4.Q: Como lidar com emergências?
R: Pressione o botão de parada de emergência imediatamente e use o dispositivo manual de descida de emergência.
5.Q: Quais exames diários são necessários?
R: Antes do trabalho diário, inspecione os componentes estruturais, sistema hidráulico, sistema de energia e dispositivos de segurança.
6.Q: Em que ocasiões é principalmente aplicável?
R: É aplicável a cenários de operação em alta altitude, como construção de fábricas, manutenção de pontes, construção de energia e construção naval.
