Présentation du produit

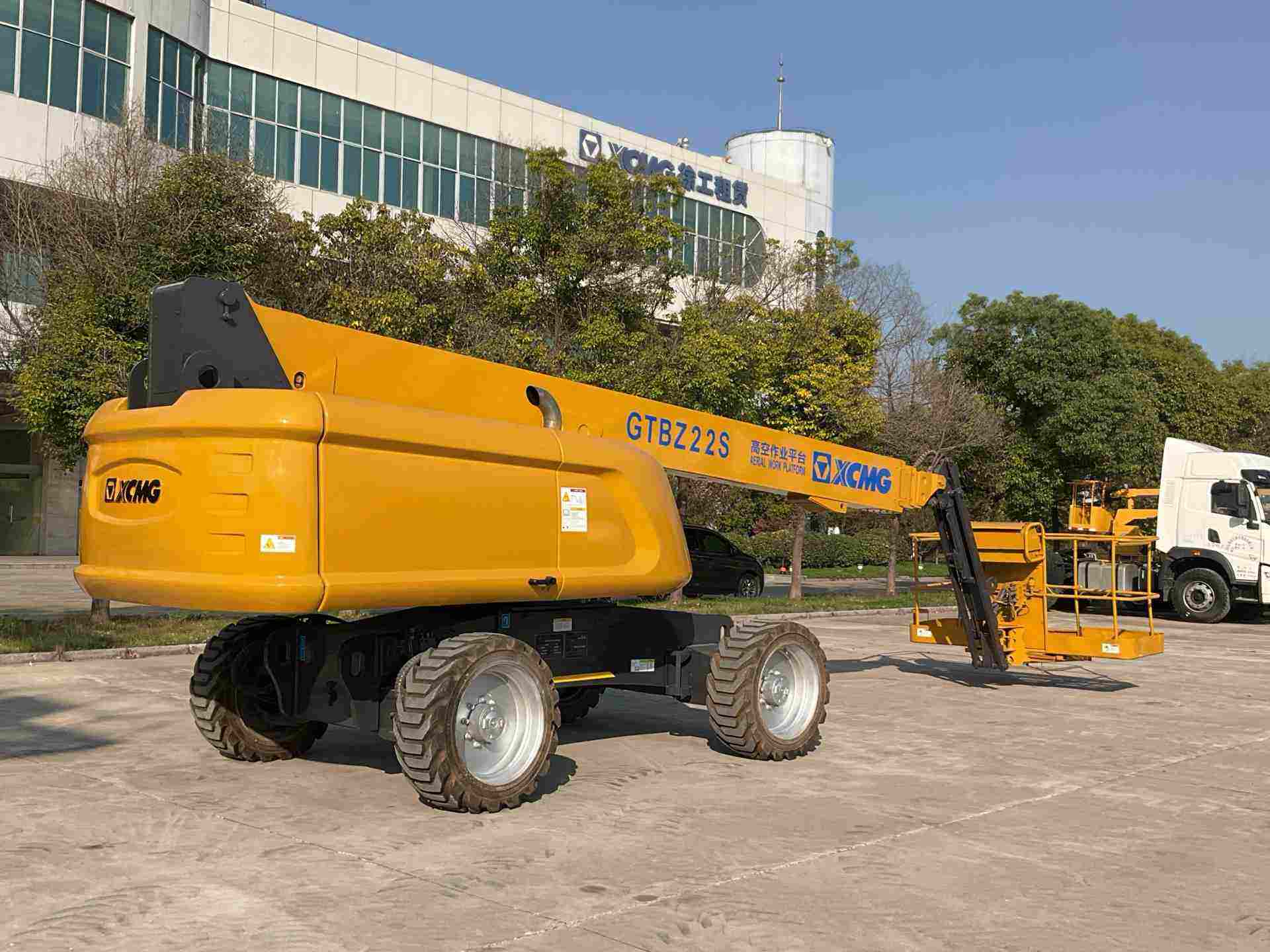

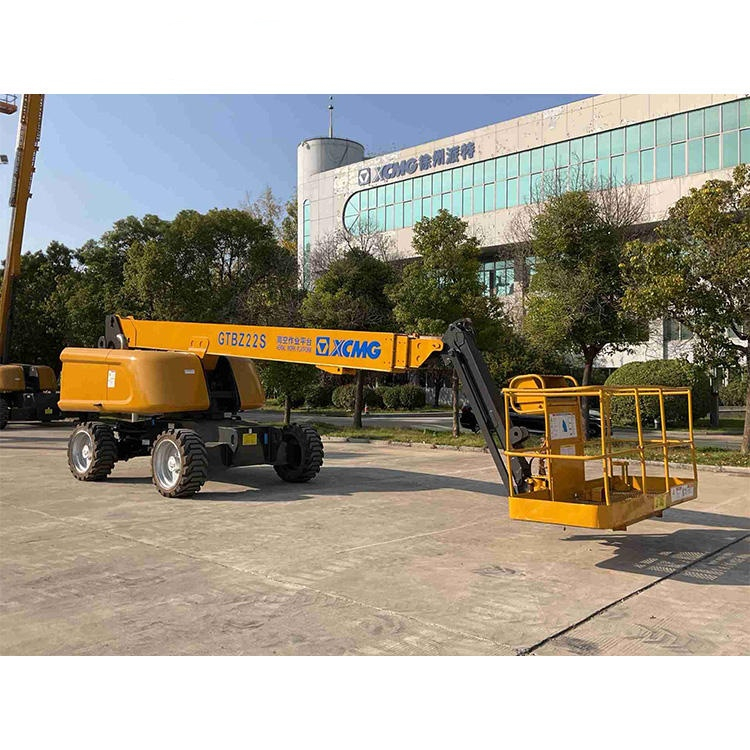

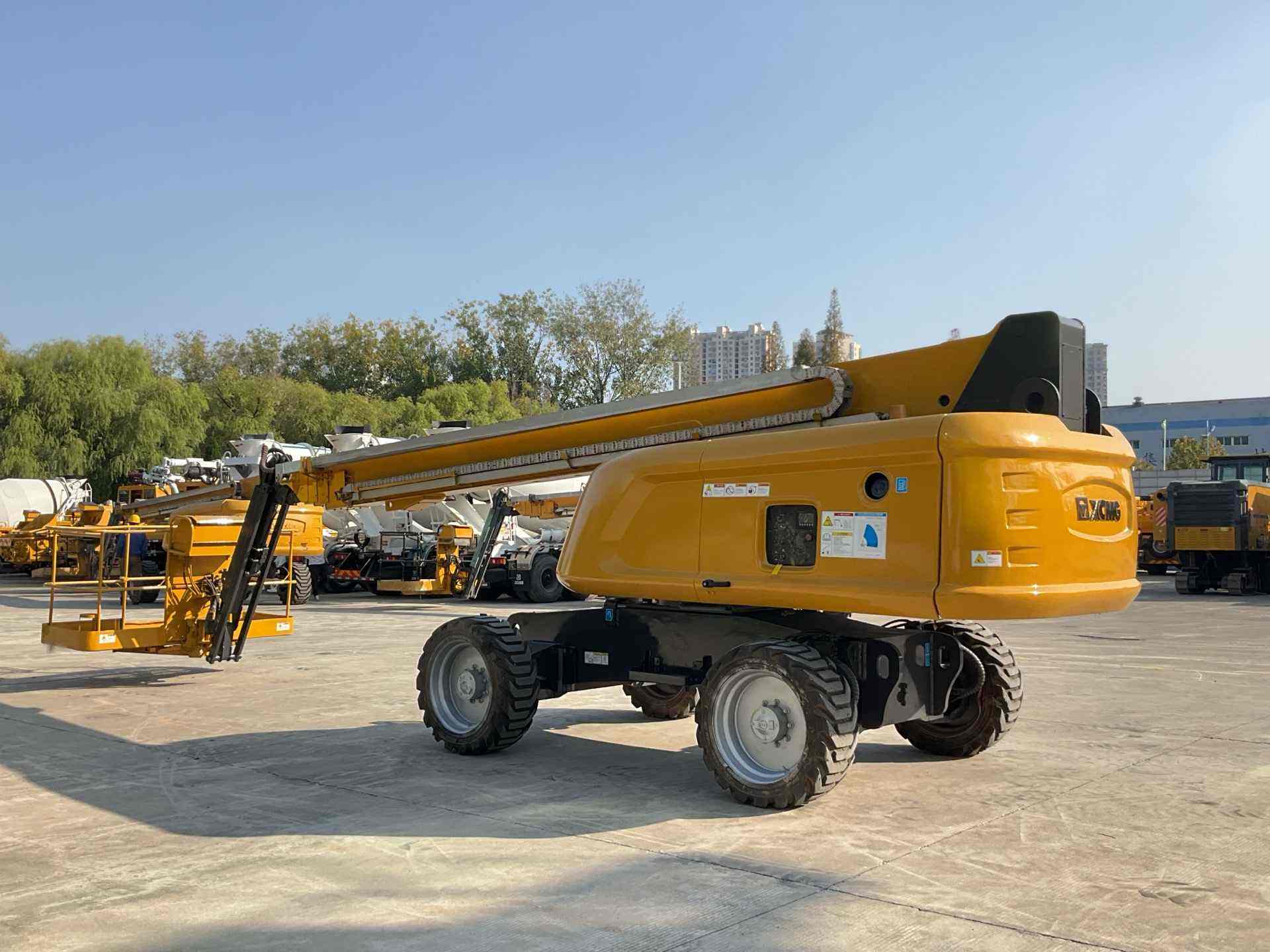

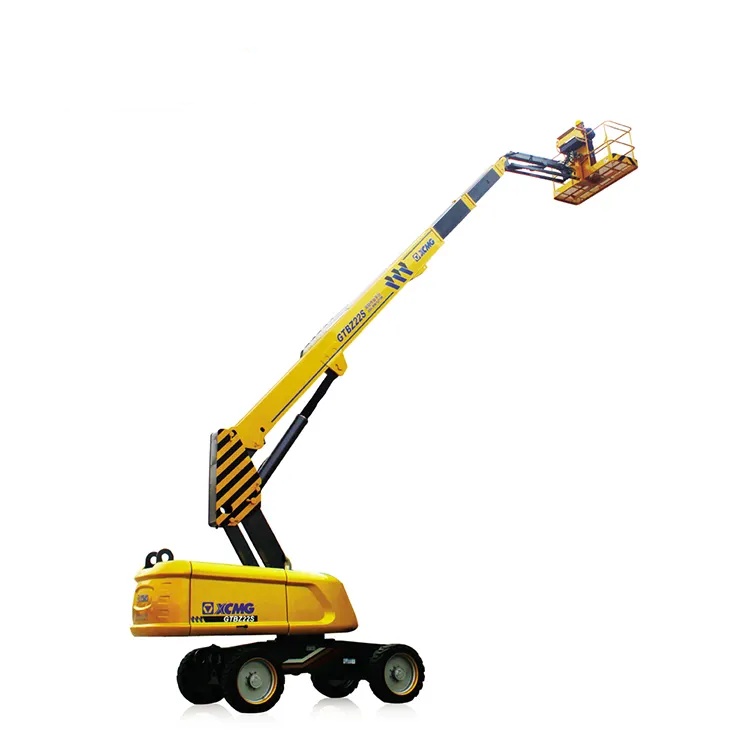

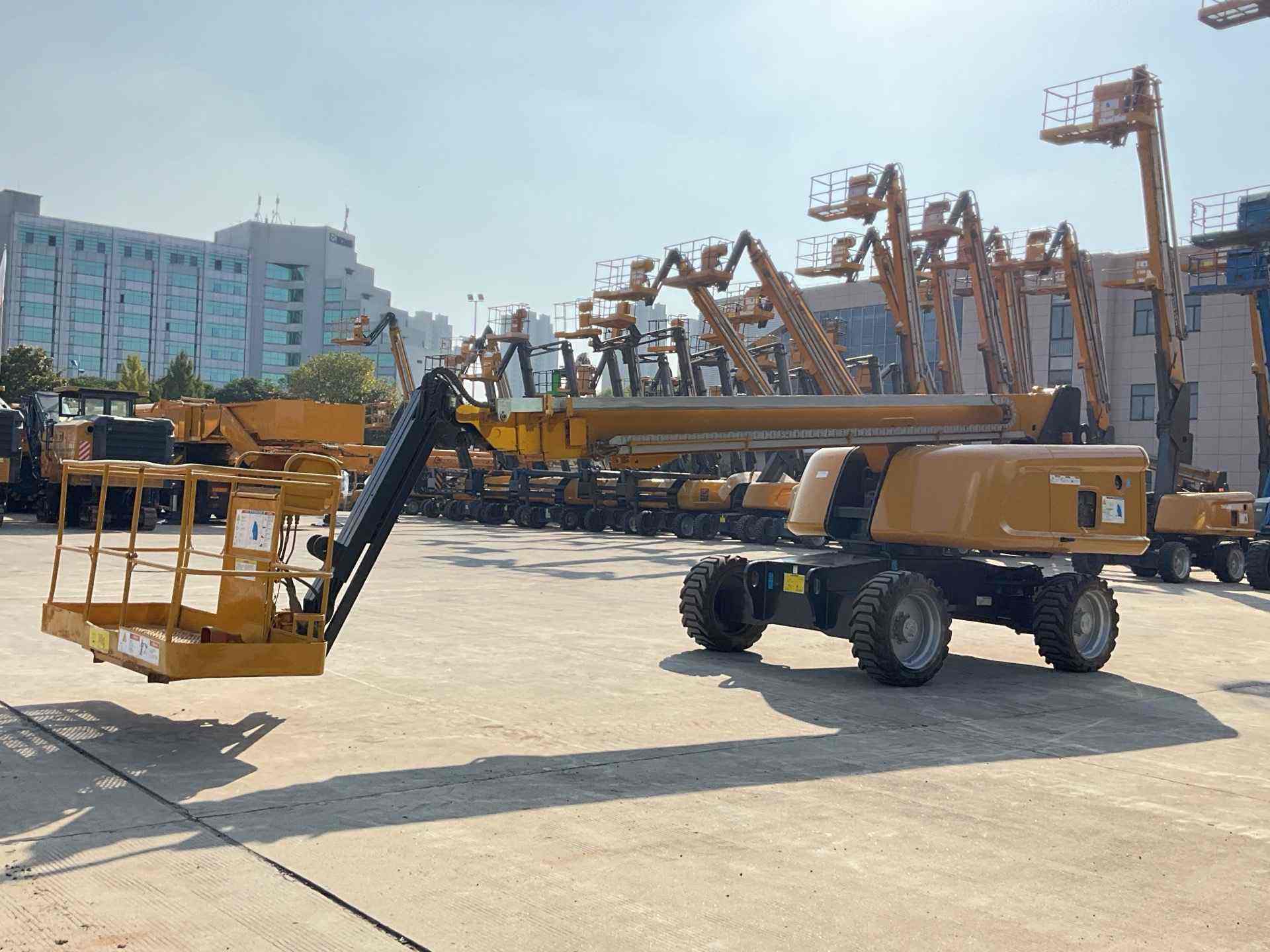

La GTBZ22S est une puissante nacelle élévatrice à grande flèche articulée. Il ne s'agit pas seulement d'une augmentation de la hauteur, mais aussi d'un bond en avant dans les performances globales. Avec sa puissante capacité de franchissement d'obstacles, son excellente franchissabilité, sa configuration de sécurité de premier ordre et sa structure robuste, il est devenu une solution de niveau professionnel pour résoudre les défis complexes d'exploitation à haute altitude et constitue un choix efficace et fiable pour les projets d'ingénierie à grande échelle.
Avantage du produit
• Franchise d'obstacles et portée opérationnelle exceptionnelles :
Avec sa structure de flèche articulée en trois sections, il offre des capacités inégalées pour monter, descendre et franchir les obstacles. La fonction du bras volant peut facilement surmonter des obstacles tels que des murs et des pipelines, atteignant des points de travail difficiles à atteindre, améliorant ainsi considérablement l'efficacité et la portée du travail.
• Forte puissance et praticabilité :
Quatre roues motrices et quatre roues directrices : offrant une puissante capacité de montée (généralement ≥ 40 %) et des performances tout-terrain exceptionnelles, il peut facilement gérer les surfaces routières accidentées sur les chantiers de construction.
Les multiples modes de direction (roue avant, marche en crabe et direction sur place) le rendent extrêmement agile et positionné avec précision dans les espaces étroits.
Paramètres techniques
|
Projet
|
Unité
|
Paramètres
|
|
a Longueur totale de la machine complète
|
mm
|
10150
|
|
b Largeur hors tout de la machine complète
|
mm
|
2490
|
|
c Hauteur hors tout de la machine complète
|
mm
|
2800
|
|
d Empattement
|
mm
|
2500
|
|
Altitude maximale de travail
|
m
|
23.7
|
|
Hauteur maximale de la plateforme
|
m
|
22
|
|
Plage de travail maximale
|
m
|
18.3
|
|
Poids maximal du roulement
|
kilos
|
230 (illimité) / 340 (limité)
|
|
Gamme de flèches
|
°
|
-5~+75
|
|
Angle de rotation de la table rotative
|
°
|
360
|
|
Pendule de queue maximale
|
mm
|
1550
|
|
Taille de la plateforme
|
mm
|
2400×900
|
|
Angle de rotation de la plateforme
|
°
|
180
|
|
Poids total
|
kilos
|
12500
|
|
Vitesse de course maximale
|
km/h
|
6
|
|
Rayon de braquage minimum
|
m
|
6
|
|
Garde au sol minimale
|
mm
|
230
|
|
Capacité de note maximale
|
%
|
45
|
|
Spécification des pneus
|
-
|
355/55D625
|
|
Modèle de moteur
|
-
|
Perkins 404D-22T/Deutz D2011 L04i
|
|
Puissance nominale du moteur
|
kW/(tr/min)
|
43/(2600)
41/(2300)
|
Utilisations du produit
• Grands bâtiments industriels : construction d'usines, installation et maintenance de structures métalliques.
• Ponts municipaux : Inspection et entretien des ponts surélevés et des viaducs.
• Industrie électrique : maintenance des centrales électriques, inspection et réparation des pylônes haute tension.
• Construction et maintenance navales : Opérations extérieures de coque à grande échelle.
• Aéronautique : Maintenance externe et nettoyage des avions.
Guide d'utilisation du produit
Avant de commencer l'opération, il est essentiel de vérifier le système d'alimentation (électricité/huile), la structure de la flèche et le niveau d'huile hydraulique. La poignée proportionnelle est actionnée via la plate-forme ou le contrôleur au sol pour contrôler le mouvement de l'équipement et le mouvement de la flèche. Faites attention à l'affichage de la charge en temps réel et interdisez strictement les surcharges. Utilisez de manière flexible la fonction de bras volant de la flèche articulée pour surmonter les obstacles. Il est recommandé d'activer le mode quatre roues motrices sur des revêtements routiers complexes. Utilisez immédiatement le dispositif de descente d'urgence en cas d'urgence. L'ensemble du processus doit être conforme aux règles de sécurité et garantir un bon fonctionnement.
FAQ
1.Q : De quel type de système électrique s’agit-il ?
R : Il adopte un système d’alimentation hybride et prend en charge le fonctionnement bimode de l’électricité pure et du diesel.
2.Q : Quels sont les modes de direction ?
R : Équipé d'une direction aux roues avant, d'une direction aux quatre roues et d'un mode crabe, il peut s'adapter à différentes conditions de travail.
3.Q : Quels sont les dispositifs de protection de sécurité ?
R : Il est équipé de plusieurs systèmes de sécurité tels que la protection contre l'inclinaison, l'alarme de surcharge, la descente d'urgence et la protection de sécurité hydraulique.
4.Q : Comment gérer les urgences ?
R : Appuyez immédiatement sur le bouton d'arrêt d'urgence et utilisez le dispositif de descente d'urgence manuel.
5.Q : Quels contrôles quotidiens sont nécessaires ?
R : Avant le travail quotidien, inspectez les composants structurels, le système hydraulique, le système électrique et les dispositifs de sécurité.
6.Q : Dans quelles occasions est-il principalement applicable ?
R : Il s'applique aux scénarios d'exploitation à haute altitude tels que la construction d'usines, l'entretien de ponts, la construction électrique et la construction navale.
