مقدمة المنتج

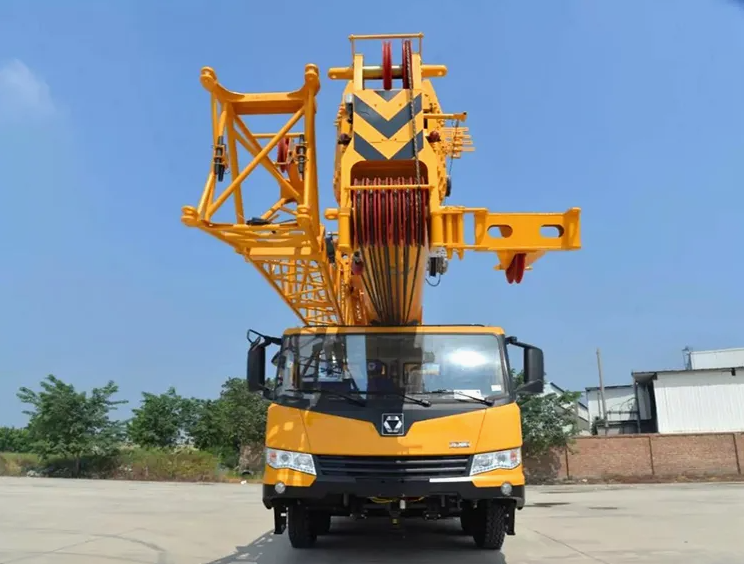

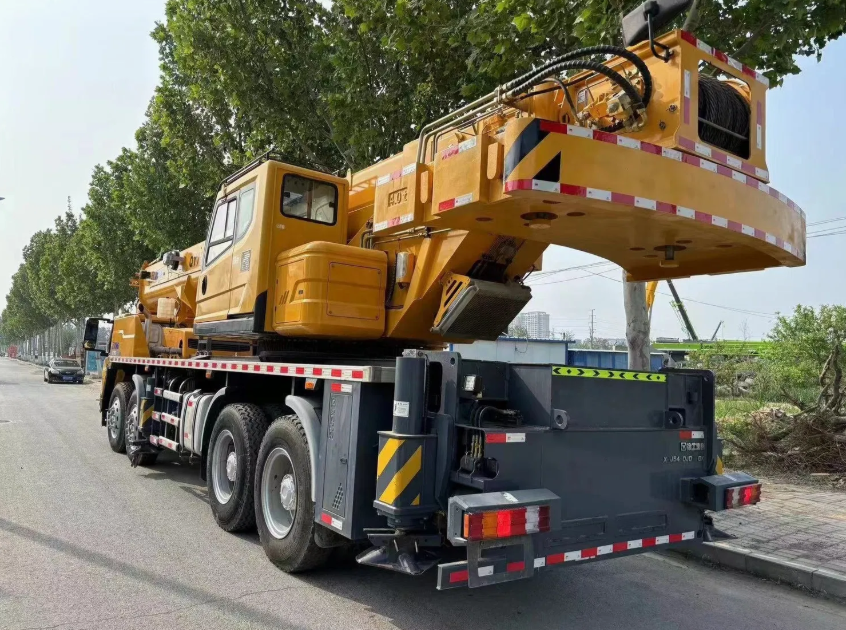

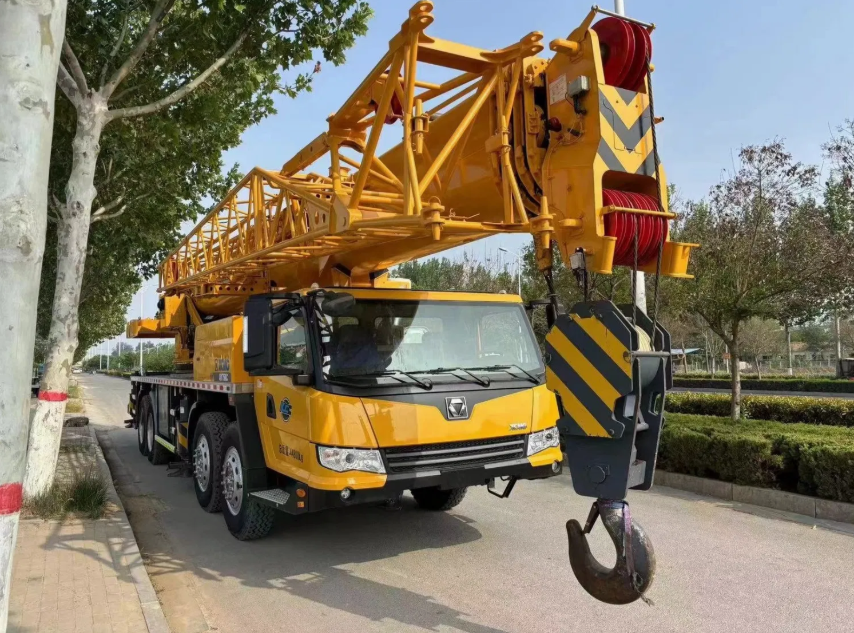

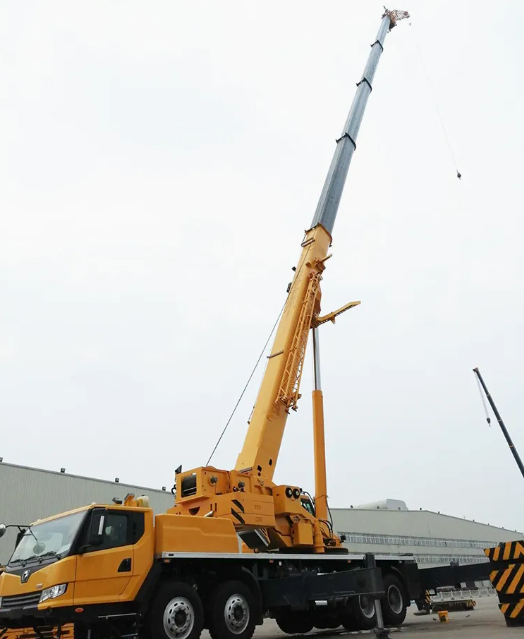

تعطي الرافعة QY70KH الأولوية للكفاءة التشغيلية والقدرة على المناورة، وتتميز بأنظمة هيدروليكية متقدمة مثل التحكم التناسبي الكهروهيدروليكي وصمامات الدوران العازلة. إنها توفر قدرة استثنائية على الحركة الدقيقة مع تشغيل سلس ودقيق. يوفر هيكل الركائز على شكل H (عادةً بامتداد 5.75 مترًا طوليًا × 6.9 مترًا عرضيًا) استقرارًا تشغيليًا ممتازًا. QY70KH، المشهور بموثوقيته العالية، وقوته القوية، وقدرته الممتازة على المناورة، يتم استخدامه على نطاق واسع في إنشاء البنية التحتية المتنوعة وعمليات الرفع.
ميزة المنتج

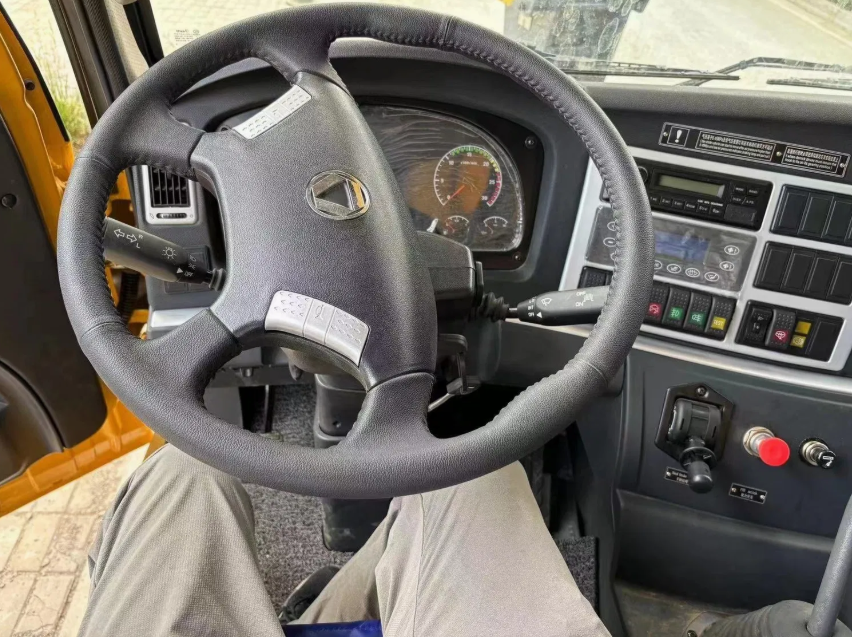

تم تجهيز مكيفات الهواء عالية الطاقة في كابينة السائق وكابينة المشغل، وتمت زيادة مساحة نقل الحرارة للمكثف بنسبة 75%، وتم زيادة إزاحة الضاغط بنسبة 20%، وتم تحسين تأثير التبريد بأكثر من 25% مقارنة بالمنتجات العادية، والتي تلبي متطلبات ظروف العمل T3.
تم تحسين وضع التخطيط لمنفذ زيت الرادياتير، وزيادة مساحة إشعاع الحرارة الأساسية بنسبة 50%، وتم تحسين الطاقة الإشعاعية لمبرد الزيت الهيدروليكي من 10 كيلو وات إلى 18 كيلو وات، وتتجاوز درجة الحرارة المحيطة المسموح بها 55 درجة مئوية، وهو ما يلبي متطلبات التشغيل بدرجة حرارة عالية.
يتم إنتاج الطبقة الواقية من أحزمة الأسلاك وفقًا للشروط الفنية QC/T29106-2004 لأحزمة الأسلاك ذات الجهد المنخفض للسيارات، ويتم زيادة درجة الحرارة المقاومة للحرارة إلى 105 درجة مئوية، وتضاف الأنابيب المموجة للحماية، وفئة الحماية للمكونات الإضافية هي IP67. عمر الخدمة في التشغيل بدرجة حرارة عالية يتجاوز 15 عامًا.
المعلمات التقنية
|
وصف
|
وحدة
|
قيمة المعلمة
|
|
الطول الكلي
|
مم
|
13900
|
|
العرض الكلي
|
مم
|
2800
|
|
الارتفاع الكلي
|
مم
|
3575
|
|
قاعدة المحور
|
المحور الأول والثاني
|
مم
|
1470
|
|
المحور الثاني والثالث
|
4105
|
|
المحور الثالث والرابع
|
1350
|
|
قاعدة العجلات
|
مم
|
2304+2075
|
|
إجمالي كتلة السيارة في تكوين السفر
|
كجم
|
43000
|
|
حمولة المحور
|
المحور الأول والثاني
|
كجم
|
17000
|
|
المحور الثالث والرابع
|
26000
|
|
قوة المحرك المقدرة
|
كيلووات / (ص / دقيقة)
|
276/2200
|
|
عزم دوران المحرك المقدر
|
نانومتر / (ص / دقيقة)
|
1500/1400
|
|
سرعة دوران المحرك المقدرة
|
ص / دقيقة
|
2100
|
|
الأعلى. سرعة السفر
|
كم/ساعة
|
80
|
|
دقيقة. سرعة سفر ثابتة
|
كم/ساعة
|
3
|
|
دقيقة. قطر الدوران
|
م
|
24
|
|
دقيقة. قطر الدوران عند طرف ذراع الرافعة
|
م
|
29
|
|
دقيقة. الخلوص الأرضي
|
مم
|
327
|
|
الأعلى. القدرة على الصف
|
%
|
40
|
|
زاوية الاقتراب
|
°
|
19
|
|
زاوية المغادرة
|
°
|
11
|
|
مسافة الكبح (عند 30 كم/ساعة، حمولة كاملة)
|
م
|
≥10
|
|
استهلاك الزيت لكل 100 كيلومتر
|
ل
|
45
|
استخدامات المنتج
1. إنشاء البنية التحتية في مناطق الهضبة
يتميز QY70KH بمحرك ونظام هيدروليكي مُحسّن لبيئات الهضبة التي تعاني من نقص الأكسجين، مما يتغلب بشكل فعال على مشكلات فقدان الطاقة. إنها مناسبة بشكل مثالي لبناء الطرق السريعة والسكك الحديدية والجسور والأنفاق في مناطق الهضاب، مما يوفر أداءً مستقرًا وفعالاً في مهام مثل رفع الهياكل الفولاذية وتركيب المكونات مسبقة الصب، وبالتالي ضمان التقدم في مشاريع البنية التحتية على ارتفاعات عالية.
2. عمليات رفع الأراضي الجبلية والوعرة
يتميز هيكلها بقدرة استثنائية على اختراق البلاد وإمكانية التدرج (تتميز طرازات KH مختارة بإطارات عالية الثبات وفرامل مثبط أسطوانة المحرك)، مما يتيح لها التنقل في التضاريس المعقدة ذات المنحدرات المتعددة والأسطح غير المستوية في المناطق الجبلية والتلال. وهذا يسهل تركيب المعدات، وبناء أساسات توربينات الرياح، والعمليات المماثلة.
3. تطوير مشاريع التعدين والطاقة
تدعم هذه الرافعة إنشاء وصيانة مشاريع الطاقة - بما في ذلك المناجم ومنشآت البتروكيماويات والبنية التحتية للطاقة - في المناطق المرتفعة أو الجبلية. تتيح قدرتها الهائلة على الرفع ومرونتها البيئية القيام بمهام صعبة مثل رفع المعدات الثقيلة وتركيب المكونات الكبيرة.
4. عمليات المناخ الخاصة والمناطق النائية
يتميز QY70KH بتصميمات متخصصة للمناخات القاسية ذات الرياح العاتية والرمال والتقلبات الشديدة في درجات الحرارة ودرجات الحرارة المنخفضة (على سبيل المثال، مرشحات الهواء الإعصارية متعددة المراحل، ووظيفة تسخين المحرك). وهذا يضمن التوفر العالي والموثوقية في المناطق النائية، أو البيئات ذات الرمال العالية، أو البرد القارس (تتراوح قدرة المحرك على التكيف مع درجات الحرارة المنخفضة من -30 درجة مئوية إلى -34.9 درجة مئوية).
دليل تشغيل المنتج
قبل التشغيل، قم بفحص حالة تكوين التكيف على الارتفاعات العالية بدقة وتحقق من الأداء الطبيعي لنظام سحب المحرك والنظام الهيدروليكي. الحفاظ على الاستواء المطلق للرافعة أثناء التشغيل وحظر التحميل الزائد بشكل صارم. مراقبة انخفاض طاقة المحرك في المناطق المرتفعة وتقليل كثافة التشغيل بشكل مناسب. قم بتشغيل ذراع الرافعة بسلاسة استثنائية، مع الانتباه إلى تأثيرات حمل الرياح على الارتفاعات العالية. افحص فلتر الهواء بانتظام وراقب درجة حرارة الزيت الهيدروليكي. بعد التشغيل، قم بسحب ذراع الرافعة، وقم بتنفيذ إجراءات الحماية من تجميد المعدات، واحتفظ بسجلات مفصلة لبيانات التشغيل على ارتفاعات عالية.
التعليمات
1. الأكسدة الداخلية في صندوق المنصهرات تسبب تآكلًا أخضر في أطراف التوصيل؟
بسبب البيئة الرطبة. قم بتنظيف الأكسدة واستخدم شحم التلامس الإلكتروني المخصص للحماية من الرطوبة. فحص سلامة ختم الجهاز.
2. هل تصبح أضواء السيارة الأصلية خافتة بعد تركيب الأضواء الإضافية؟
عدم كفاية توليد الطاقة الأصلية للمركبة. تؤدي إضافة المكونات الكهربائية إلى انخفاض جهد النظام.
3. تداخل شديد في جهاز الاتصال اللاسلكي أو الراديو الخاص بالجهاز؟
تشمل مصادر التداخل شمعات الإشعال، وفرش كربون المولد، وما إلى ذلك. تأكد من أن مقاومة إخماد شمعة الإشعال ومكثف مرشح المولد يعملان بشكل صحيح.
4. ضجيج غير عادي في قاعدة ذراع الرافعة أثناء التشغيل؟
تسبب تآكل المسامير والبطانات التي تربط ذراع الرافعة بالمنصة في حدوث خلوص زائد. استبدل الأكمام أو الدبابيس.
5. سقوط زيت ناقل الحركة على الأرض عندما تكون المعدات متوقفة؟
أختام الزيت التالفة أو جهاز التنفس في ناقل الحركة النهائي (مخفض محرك السير).
6. الإحساس بالتواء الإطار أثناء السفر المستقيم؟
(بالنسبة للمعدات المفصلية) التآكل الزائد والخلوص في مسامير ومحامل المفصلية.
