مقدمة المنتج

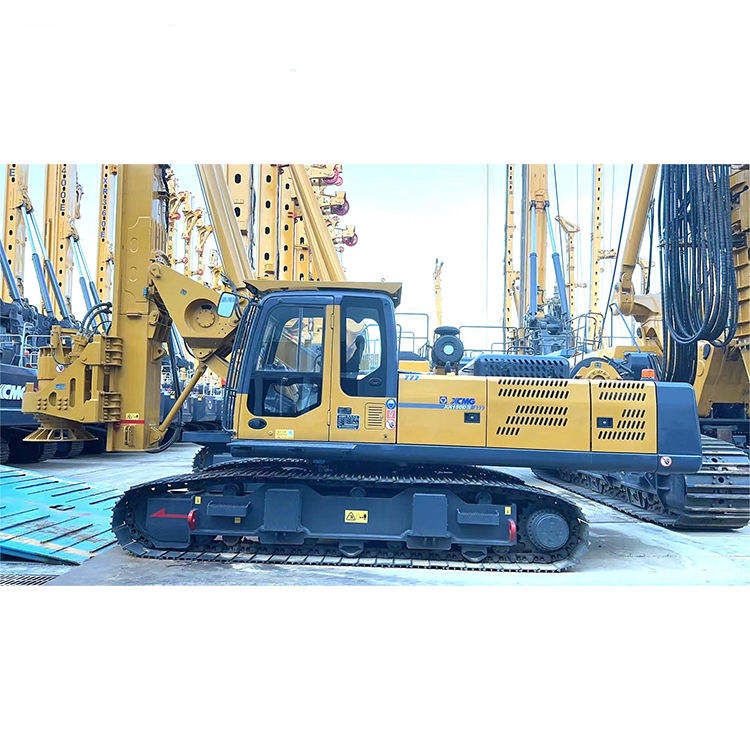

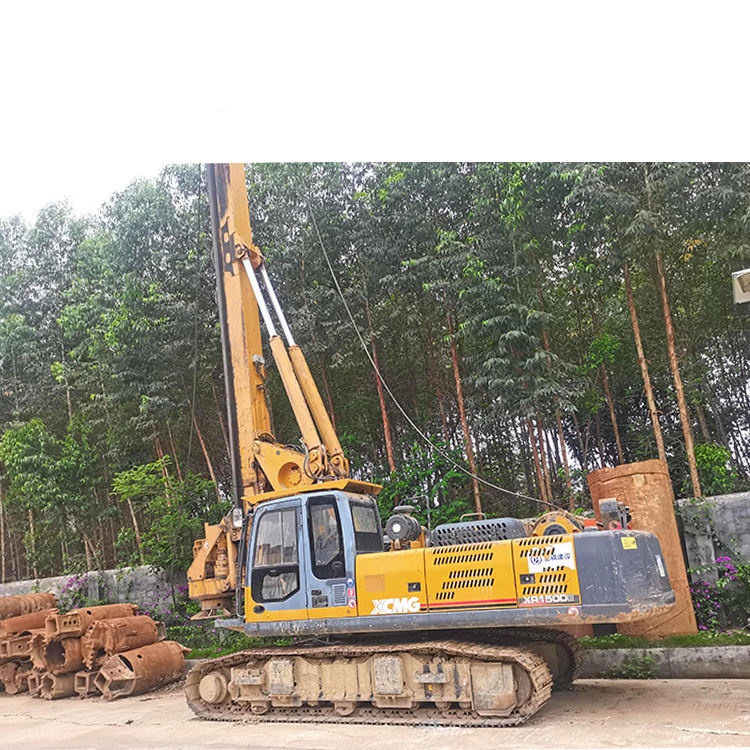

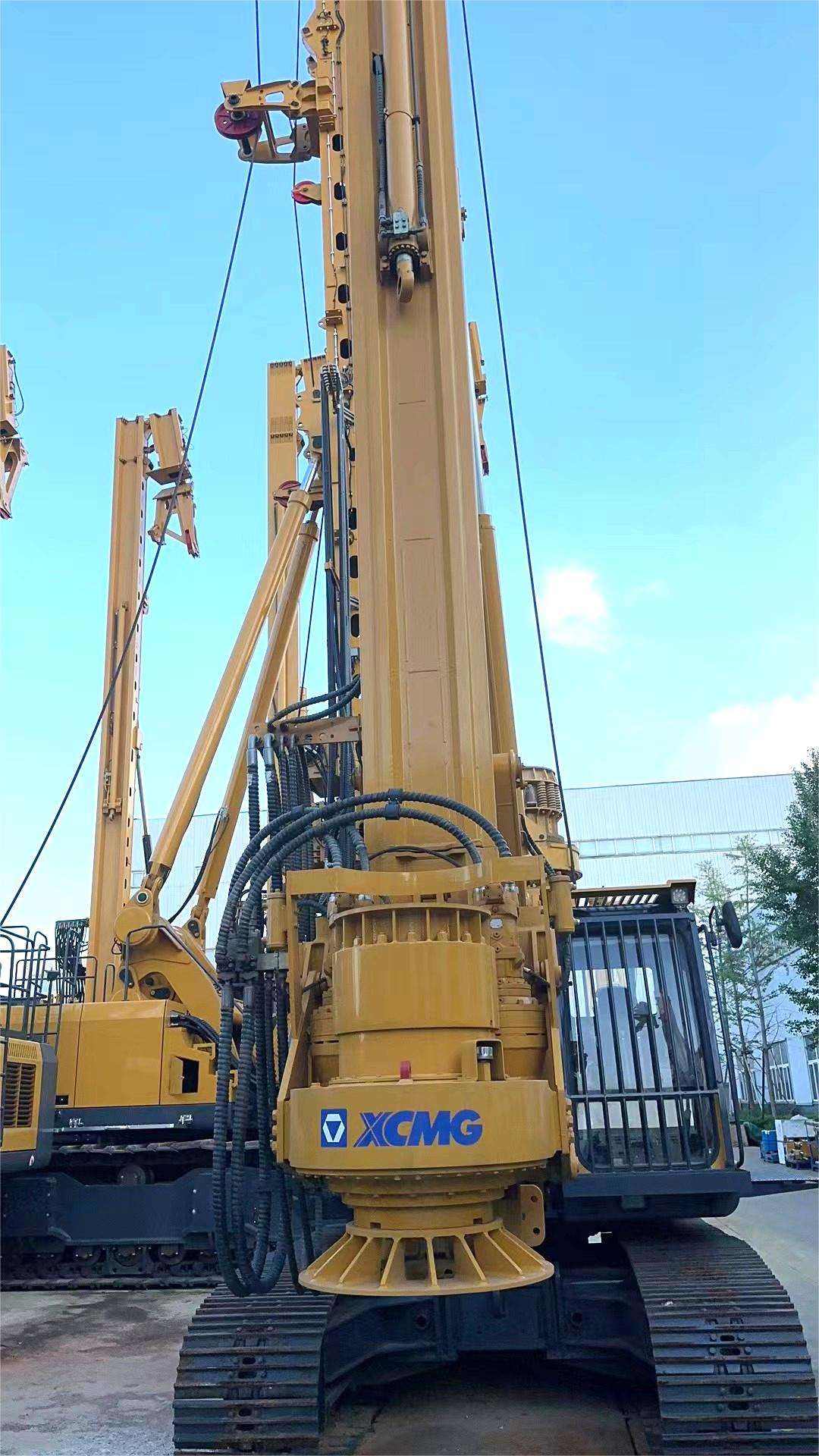

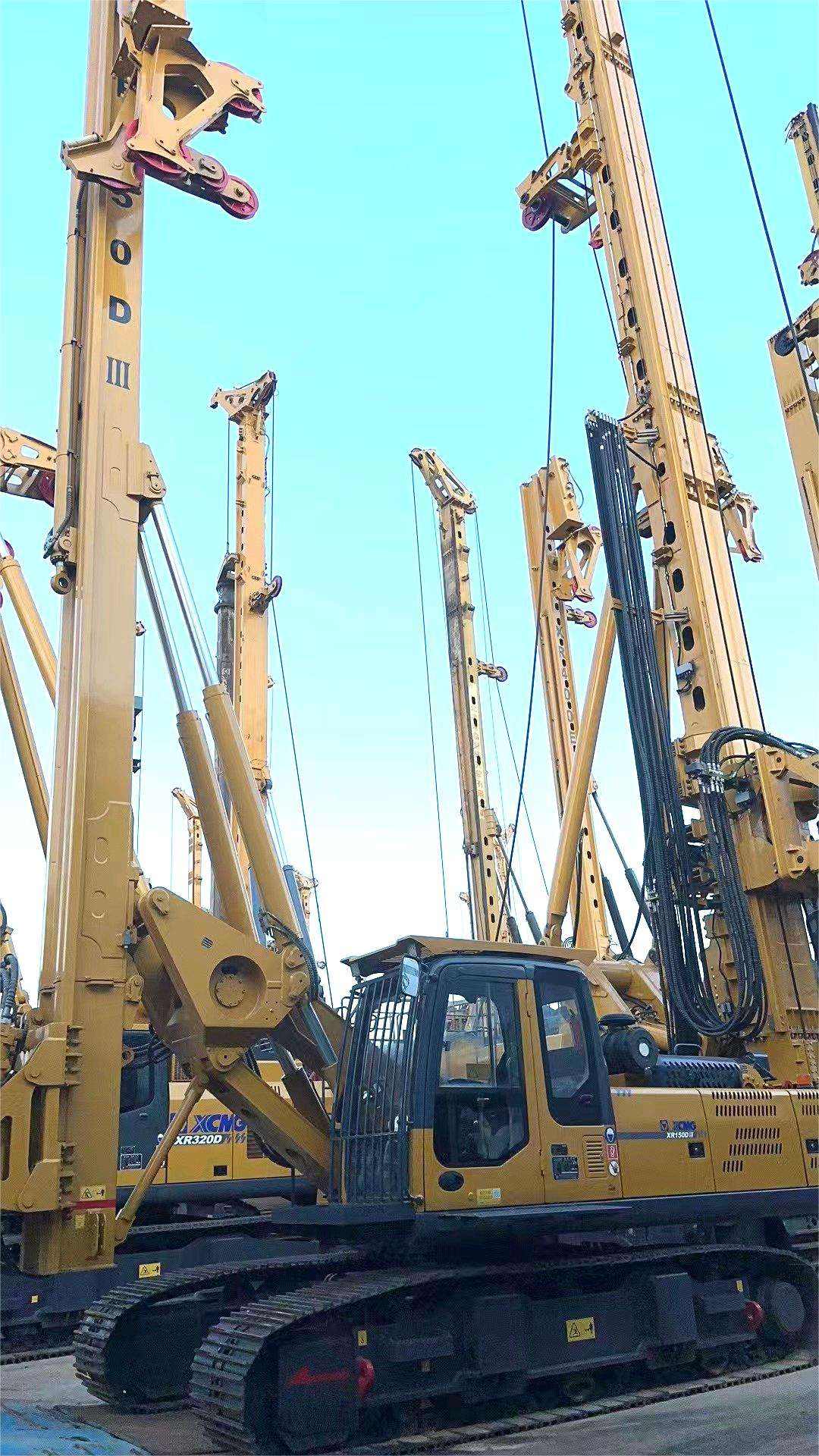

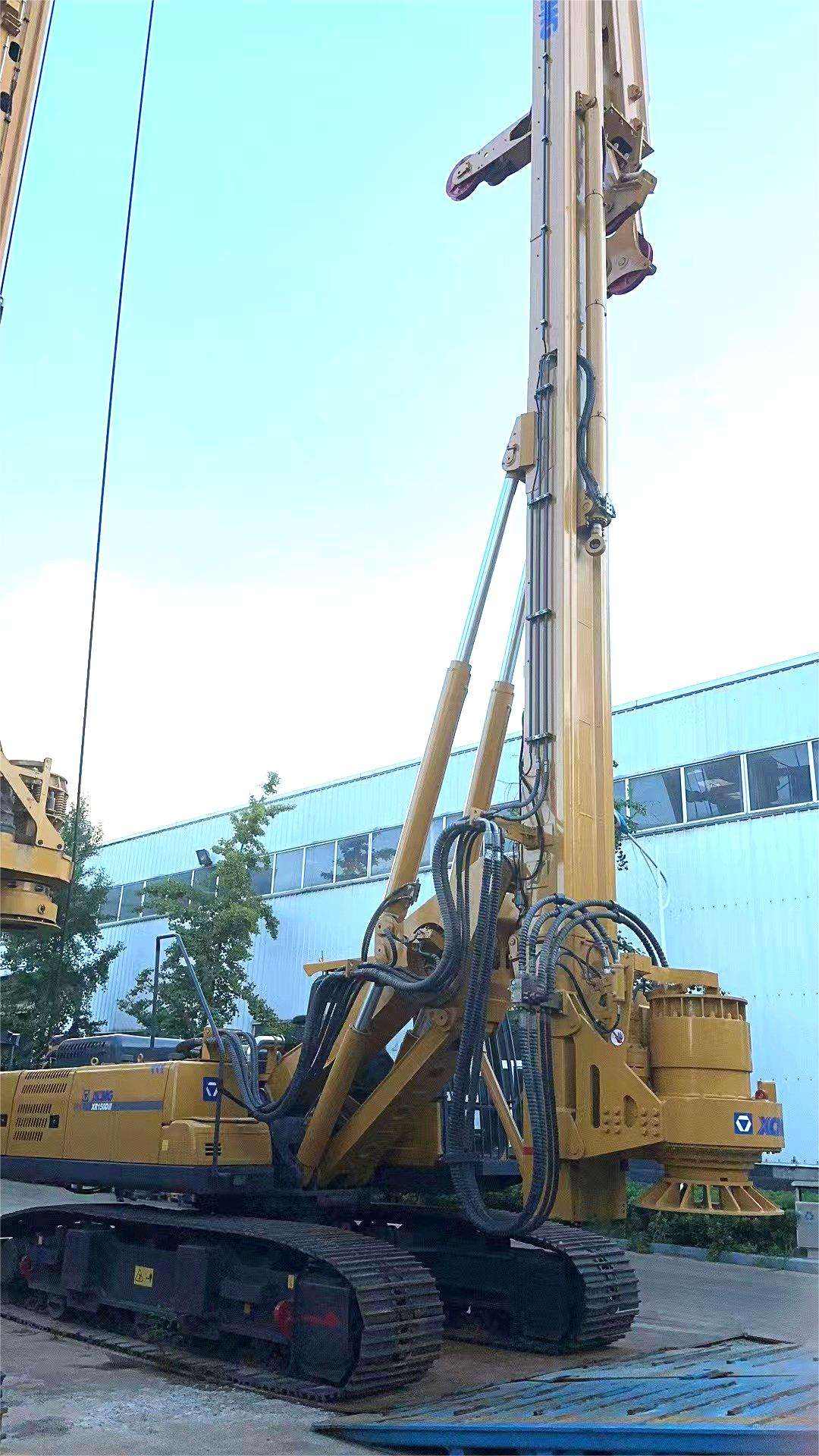

إن جهاز الحفر الدوار XR150DIII عبارة عن معدات بناء أساسات عالية الكفاءة مصممة خصيصًا للظروف الجيولوجية المعقدة. وبفضل التكنولوجيا المتقدمة والأداء المتميز، فقد حققت أداءً متميزًا في كل من المجالات الهندسية المحلية والدولية.
ميزة المنتج
* إنها تعتمد الهيكل الزاحف الهيدروليكي القابل للسحب المخصص ومحمل الدوران ذو القطر الكبير لتوفير ثبات استثنائي وراحة النقل.
* إنها تعتمد محرك توربو فائق الشحن للتحكم الكهربائي Cummins لتوفير قوة قوية وتوافق مع معيار الانبعاثات Euro III.
* مع اعتماد نظام الضغط الهيدروليكي للتحكم في الطاقة العتبية والتحكم في التدفق السلبي، اكتسب النظام كفاءة عالية والحفاظ على الطاقة بشكل أكبر.
* استخدام لف حبل واحد، حل مشكلة تآكل حبل الأسلاك الفولاذية بشكل فعال، وتحسين عمر حبل الأسلاك؛ ويتم تثبيت جهاز الحفر العميق في الملف الرئيسي، وحبل واحد لجعل الفحص العميق أكثر دقة.
* تصميم الماكينة بالكامل يلبي متطلبات توجيه CE، وضمان السلامة، والبناء أكثر أمانًا.
المعلمات التقنية
|
وصف
|
وحدة
|
XR150DIII
|
|
الأعلى. قطر الحفر
|
مم
|
1500
|
|
الأعلى. عمق الحفر
|
م
|
56
|
|
نطاق الرفع المسموح به (من مركز قضيب الحفر إلى مركز الدوران)
|
مم
|
3250~3650
|
|
أبعاد جهاز الحفر في حالة العمل (L × W × H)
|
مم
|
7550×4200×19040
|
|
أبعاد جهاز الحفر في حالة النقل (L × W × H)
|
مم
|
13150×2960×3140
|
|
وزن الوحدة الإجمالي (التكوين القياسي، باستثناء أداة الحفر)
|
ر
|
49
|
|
محرك
|
نموذج
|
|
الكمون QSB7
|
|
الطاقة/السرعة المقدرة
|
كيلوواط
|
150/(2050 دورة/دقيقة)
|
|
الأعلى. ضغط العمل للنظام الهيدروليكي
|
MPa
|
35
|
|
محرك دوار
|
الأعلى. عزم الدوران
|
كيلو نيوتن •م
|
150
|
|
سرعة الدوران
|
ص / دقيقة
|
7~33
|
|
اسطوانة الحشد
|
الأعلى. قوة الدفع
|
كيلو نيوتن
|
120
|
|
الأعلى. قوة السحب
|
كيلو نيوتن
|
160
|
|
ماكس. السكتة الدماغية
|
مم
|
3500
|
|
الونش الرئيسي
|
قوة السحب القصوى
|
كيلو نيوتن
|
160
|
|
الأعلى. سرعة الحبل الواحد
|
م/دقيقة
|
72
|
|
قطر حبل الأسلاك الفولاذية
|
مم
|
26
|
|
ونش مساعد
|
قوة السحب القصوى
|
كيلو نيوتن
|
50
|
|
الأعلى. سرعة الحبل الواحد
|
م/دقيقة
|
60
|
|
قطر حبل الأسلاك الفولاذية
|
مم
|
16
|
|
زاوية الدوران للطاولة الدوارة
|
°
|
360
|
|
السفر
|
الأعلى. سرعة السفر للوحدة الشاملة
|
كم/ساعة
|
2.1
|
|
الأعلى. التدرج القابل للتسلق للوحدة الشاملة
|
%
|
40
|
|
الزاحف
|
عرض لوحة الزاحف
|
مم
|
700
|
|
العرض الخارجي للزاحف (الحد الأدنى - الحد الأقصى)
|
مم
|
2960 ~ 4200
|
|
المسافة المركزية بين عجلتين طوليتين للزاحف
|
مم
|
4310
|
|
متوسط الضغط الأرضي
|
كيلو باسكال
|
83
|
استخدامات المنتج
إن جهاز الحفر الدوار XR150DIII مناسب للغاية لمشاريع بناء أساسات الخوازيق متوسطة الحجم في البناء الحضري، مثل أساسات البناء، أساسات خوازيق الجسور، وبناء البنية التحتية مثل الطرق السريعة والسكك الحديدية.
دليل تشغيل المنتج
تحديد المواقع والتفتيش في الموقع
تدخل المعدات إلى الموقع من خلال آلية المشي الخاصة بها. وتجدر الإشارة إلى أن عجلات القيادة يجب أن تكون في الخلف. عند الصعود والنزول على المنحدرات، يجب وضع الصاري بشكل مسطح ويجب ألا يمر عبر المنحدر بشكل جانبي.
قبل البدء في العمل، يجب إجراء فحص شامل، بما في ذلك نظام الطاقة، النظام الهيدروليكي، المكونات الميكانيكية المختلفة وحبال الأسلاك الفولاذية، وما إلى ذلك، للتأكد من أن المعدات في حالة جيدة.
دورة الواجبات المنزلية
محاذاة الثقب وخفضه: استخدم الصاري للتوجيه لمحاذاة أنبوب الحفر وريشة الحفر مع موضع الثقب وخفضهما.
الحفر واستخراج التربة: يوفر رأس الطاقة عزم الدوران لأنبوب الحفر، ويقوم جهاز الضغط بنقل الضغط، مما يتسبب في قيام لقمة الحفر بتكسير الصخور والتربة وتحميلها في الدلو.
رفع الحفار وتفريغ التربة: يتم رفع لقمة الحفر من الحفرة عبر جهاز الرفع لتفريغ التربة، ومن ثم تتكرر عملية استخراج التربة وتفريغها حتى الوصول إلى عمق الحفرة المصمم.
التعليمات
1. ما هي أبرز الميزات التقنية؟
النظام الهيدروليكي عالي الكفاءة: يعتمد التحكم في الطاقة المحدودة والتحكم في التدفق السلبي، وهو موفر للطاقة وعالي الكفاءة.
الرافعة الرئيسية بحبل صف واحد: إنها تحل بشكل فعال مشكلة الصناعة المتمثلة في تآكل حبل الأسلاك الفولاذية وهي مجهزة بجهاز كشف عمق الحفر، مما يجعل قياس عمق الحفر أكثر دقة.
الهيكل المتخصص: يستخدم هيكل المسار التلسكوبي الهيدروليكي، والذي يجمع بين الاستقرار المتميز أثناء التشغيل وسهولة النقل والنقل.
2. ما هي الخطوات الأساسية في تشغيل المعدات؟
يجب أن يتبع التشغيل المعايير: أولاً، عندما تدخل المعدات إلى موقع البناء، من الضروري التأكد من وضع الصاري بشكل مسطح وأن عجلات القيادة في الخلف. ثانياً، يجب إجراء فحص شامل قبل التشغيل، بما في ذلك نظام الطاقة، النظام الهيدروليكي، وظروف العمل لكل آلية، إلخ. وأخيراً، أثناء عملية الحفر، يتم استخدام رأس الطاقة لتوفير عزم الدوران لأنبوب الحفر. من خلال دورة الحفر، استخراج التربة، وتفريغ التربة، يتم الوصول إلى عمق الحفرة المصمم.
3. ما الذي يجب ملاحظته أثناء الفحص والصيانة اليومية؟
قبل البدء: قم بالتجول حول الماكينة للتحقق مما إذا كانت مستويات زيت المحرك والزيت الهيدروليكي وسائل التبريد كافية.
بعد بدء التشغيل: قم بإحماء الجهاز لمدة 3 إلى 5 دقائق أولاً، ثم قم ببعض الحركات المستمرة، وأخيرًا ابدأ العمل.
بعد العمل: افحص مستوى زيت الديزل، ثم ضع أداة الحفر مرة أخرى على الأرض، وأوقف تشغيل المحرك وأخرج المفتاح.
التشحيم المنتظم: يوصى بدهن حلقة التروس الدوارة والأجزاء الأخرى بالشحم كل 50 ساعة.
4.كيفية إجراء الصيانة الدورية؟
يجب إجراء الصيانة بشكل دوري: فحص المعدات وتنظيفها في كل نوبة عمل. إجراء فحص شهري شامل وربط البراغي والتحقق من الأجزاء البالية. قم بتغيير زيت المحرك والزيت الهيدروليكي والفلاتر المختلفة (مثل فلاتر الزيت وفلاتر الزيت الهيدروليكي وفلاتر الهواء) بانتظام.
5. ما هي تصاميم حماية السلامة التي تمتلكها المعدات؟
تم تصميم XR150DIII لتلبية متطلبات توجيه CE. إنها مجهزة بنظام تشحيم مركزي بشكل قياسي، مما يقلل من مخاطر الصيانة. كما أنها تتميز بجهاز كشف عمق الحفر ومفتاح تشغيل رأس الطاقة القابل للفصل، وما إلى ذلك، وكلها تضمن سلامة البناء وسهولة الصيانة.
6. ماذا أفعل إذا تعطل رأس الطاقة؟
خذ تسرب الزيت الشائع لختم الزيت الهيكلي لرأس الطاقة كمثال. يمكنك إجراء فحص ذاتي أولي:
التحقق من ختم الزيت: قم بإزالة الغطاء النهائي وفحص ما إذا كانت حافة ختم الزيت متآكلة أو مخدوشة.
افحص العمود الرئيسي: المس منطقة التلامس بين العمود الرئيسي وختم الزيت بيدك لتشعر بوجود أي أخاديد.
تحقق من خلوص المحمل: إذا لم تكن هناك مشكلات فيما سبق، فقد يكون خلوص المحمل كبيرًا جدًا. يجب تعديل الحشية للتأكد من أن الخلوص يتراوح بين 0.08 مم و0.15 مم. بالنسبة للأعطال المعقدة، يوصى بالاتصال بالفنيين المحترفين.
