পণ্য পরিচিতি

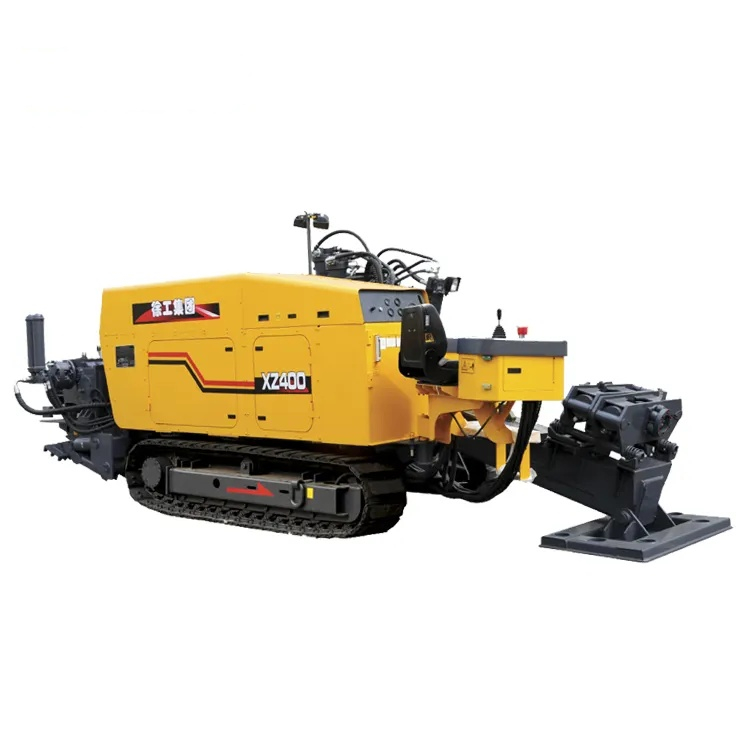

XZ400 অনুভূমিক দিকনির্দেশক ড্রিলিং রিগ, এর শক্তিশালী ইঞ্জিন, উন্নত হাইড্রোলিক সিস্টেম এবং মানবিক নকশা সহ, পরিখাবিহীন নির্মাণের ক্ষেত্রে মূলধারার পছন্দ হয়ে উঠেছে। এর উচ্চ দক্ষতা, নির্ভরযোগ্যতা এবং ব্যাপক অভিযোজনযোগ্যতা উল্লেখযোগ্যভাবে নির্মাণ খরচ কমাতে পারে এবং নির্মাণের সময়কালকে ছোট করতে পারে, এটিকে পৌর প্রকৌশল, শক্তি নির্মাণ এবং অন্যান্য প্রকল্পের জন্য একটি আদর্শ সরঞ্জাম করে তোলে।
পণ্যের সুবিধা
* উচ্চ শক্তি: এটি টারবাইন টর্ক বাড়ানোর বৈশিষ্ট্য সহ 179kW ডিজেল ইঞ্জিন গ্রহণ করে, এটি নিশ্চিত করে যে ড্রিলিং রিগ বিভিন্ন জটিল ভূতাত্ত্বিক পরিস্থিতিতে পাইপগুলিকে ভালভাবে স্থাপন করতে পারে।
* ডুয়েল স্পিড ইউনিট হেড: ড্রিলিং এবং ব্যাক-ড্র্যাগ করার সময় এটি মসৃণভাবে কাজ করে তা নিশ্চিত করার জন্য এটি কম গতিতে কাজ করে; সহায়ক সময় কমাতে এবং কাজের দক্ষতা উন্নত করতে আনলোড করা অবস্থায় রড ব্রেকারটি সামনে পিছনে সরে গেলে এটি আরও দ্রুত স্লাইড করতে পারে।
* ফ্লোটিং-টাইপ ভিস: এটি কোম্পানির মালিকানাধীন ভাসমান-টাইপ ভিস প্রয়োগ করতে ড্রিল রডের পরিষেবা জীবন কার্যকরভাবে প্রসারিত করতে পারে।
* ঘূর্ণনযোগ্য কন্ট্রোল কনসোল: এটি ভিজ্যুয়াল ফিল্ড প্রসারিত করতে পারে এবং ড্রিলিং রিগ অপারেশনকে আরও সহজ এবং আরামদায়ক করতে অপারেটরের ক্লান্তি কমাতে পারে।
* সহজ অপারেশন: অপারেশনটি যথাক্রমে পাওয়ার হেডটিকে ঘোরানো এবং ধাক্কা দিয়ে এবং টান দিয়ে উপলব্ধ হতে পারে এবং স্বল্পমেয়াদী প্রশিক্ষণের পরে পুরো ড্রিলিং রিগটি পরিচালনা করা অপারেটরের পক্ষে সহজ।
* সুবিধাজনক রক্ষণাবেক্ষণ: ইঞ্জিন হুডের যুক্তিসঙ্গত নকশার কারণে হাইড্রোলিক সিস্টেমের জন্য ইঞ্জিন রক্ষণাবেক্ষণ এবং ফিল্টার উপাদানের প্রতিস্থাপন করা সহজ।
প্রযুক্তিগত পরামিতি
|
ইঞ্জিন
|
ইঞ্জিন ব্র্যান্ড
|
|
কামিন্স
|
|
ইঞ্জিনের ধরন
|
|
QSC8.3-C240
|
|
রেট পাওয়ার
|
কিলোওয়াট
|
179
|
|
থ্রাস্ট-টান
|
সর্বোচ্চ থ্রাস্ট-পুল ফোর্স
|
kN
|
400
|
|
সর্বোচ্চ থ্রাস্ট-টান গতি
|
মি/মিনিট
|
28
|
|
ঘূর্ণন
|
টর্ক
|
Nm
|
14000
|
|
সর্বোচ্চ স্পিন্ডল গতি
|
r/মিনিট
|
104
|
|
কাদা পাম্প
|
সর্বোচ্চ প্রবাহ হার
|
লি/মিনিট
|
450
|
|
সর্বোচ্চ চাপ
|
এমপিএ
|
8
|
|
পাইপ
|
মিমি xm
|
83x3
|
|
সর্বোচ্চ প্রবণতা কোণ
|
0
|
23
|
|
সর্বোচ্চ ব্যাকরিমার ব্যাস
|
মিমি
|
900
|
|
ওজন
|
t
|
11.5
|
|
মাত্রা
|
মিমি
|
7080x2450x2450
|
|
ঐচ্ছিক
|
1. একক স্বয়ংক্রিয় নোঙ্গর 2. দ্বৈত স্বয়ংক্রিয় নোঙ্গর
|
পণ্�্রশ্ন: সুইং স্পিড কী এবং এটি কীভাবে খনিতে কার্যকর উপাদান স্থানান্তরে অবদান রাখে?
নির্মাণের পরিস্থিতি: মহাসড়ক, রেলপথ, নদী এবং ব্যস্ত শহুরে এলাকা জুড়ে ভূগর্ভস্থ পাইপলাইন স্থাপনের জন্য ব্যাপকভাবে ব্যবহৃত হয়, বিভিন্ন ধরনের পাইপলাইন যেমন টেলিযোগাযোগ, গ্যাস, জল সরবরাহ এবং নিষ্কাশনকে সমর্থন করে। কাজের পরিবেশের তাপমাত্রা পরিসীমা -10 ℃ থেকে + 45 ℃, এবং এটি দেশে এবং বিদেশে বেশিরভাগ অ-হার্ড রক এলাকার জন্য উপযুক্ত।
পণ্য পরিচালনার নির্দেশিকা
অপারেশন করার আগে, সরঞ্জাম পরিদর্শন এবং সাইট প্রস্তুতি পরিচালনা করা প্রয়োজন: ইঞ্জিন তেল এবং হাইড্রোলিক তেলের স্তরের পাশাপাশি পাইপলাইনগুলির সিলিং পরীক্ষা করুন, ড্রিল পাইপের থ্রেডগুলিকে শক্ত করুন এবং উপযুক্ত কাদা প্রস্তুত করুন। ড্রিলিং রিগ জায়গায় থাকার পরে, এটি সমতল এবং স্থির করা হয় এবং গাইডিং সিস্টেমের সংকেতগুলি পরীক্ষা করা হয়।
অপারেশনটি দুটি ধাপে বিভক্ত: গাইড হোল ড্রিল করার সময়, গঠন অনুযায়ী থ্রাস্ট এবং টর্ক সেট করুন, গাইড যন্ত্রের সাহায্যে ট্র্যাজেক্টোরি নিয়ন্ত্রণ করুন, হার্ড রক বিভাগে থ্রেড হুইল ড্রিল বিট প্রতিস্থাপন করুন এবং একটি কাদা পাম্প যোগ করুন। 280kN এর মধ্যে ব্যাকড্র্যাগ ফোর্স নিয়ন্ত্রিত করে পর্যায়ক্রমে রিমিং করা উচিত এবং গর্ত প্রাচীরকে স্থিতিশীল করার জন্য ক্রমাগত গ্রাউটিং করা উচিত।
নিরাপত্তার ক্ষেত্রে, অপারেটরদের অবশ্যই প্রতিরক্ষামূলক সরঞ্জাম পরতে হবে। ড্রিল পাইপের ঘূর্ণায়মান এলাকায় সতর্কতা চিহ্ন স্থাপন করা উচিত। হঠাৎ চাপের পরিবর্তন বা আটকে ড্রিলের ক্ষেত্রে, মেশিনটি পরিচালনার জন্য অবিলম্বে বন্ধ করা উচিত। দৈনিক ভিত্তিতে, সরঞ্জামগুলি পরিষ্কার করা, পাইপলাইনগুলি পরিদর্শন করা, জলবাহী ফিল্টার উপাদান এবং গিয়ার তেল নিয়মিত প্রতিস্থাপন করা এবং অপারেশনের জন্য অফিসিয়াল ম্যানুয়ালটি কঠোরভাবে অনুসরণ করা প্রয়োজন।
FAQ
1. দৈনিক রক্ষণাবেক্ষণের সময় কত ঘন ঘন জলবাহী তেল এবং ফিল্টার উপাদানগুলি প্রতিস্থাপন করতে হবে? সময়মতো প্রতিস্থাপন না করার পরিণতি কী?
উত্তর: হাইড্রোলিক তেল প্রতি 250 ঘন্টা প্রতিস্থাপন করার পরামর্শ দেওয়া হয় এবং রিটার্ন তেল ফিল্টার উপাদান একই সাথে প্রতিস্থাপন করা হয়। ডিজেল ফিল্টার প্রতি 50 ঘন্টা প্রতিস্থাপন করা উচিত। সময়মতো প্রতিস্থাপন করতে ব্যর্থ হলে হাইড্রোলিক সিস্টেমে অপর্যাপ্ত চাপ, দুর্বল ড্রিলিং এবং পাম্প বডি এবং মোটরের মতো উপাদানগুলির পরিধানকে ত্বরান্বিত করতে পারে, ব্যর্থতার ঝুঁকি বাড়ায়।
2. ড্রিলিং করার সময় হঠাৎ করে তেল ফুটো বা অস্বাভাবিক শব্দ হলে, মেশিনটি কি অবিলম্বে বন্ধ করা উচিত? কিভাবে একটি প্রাথমিক স্ক্রীনিং পরিচালনা করতে?
উত্তর: ত্রুটিটি প্রসারিত হওয়া থেকে রোধ করতে পরিদর্শনের জন্য মেশিনটিকে অবিলম্বে বন্ধ করতে হবে। তেল ফুটো হলে, প্রথমে সিলিং অংশ এবং তেল পাইপের জয়েন্টগুলি ক্ষতিগ্রস্ত হয়েছে কিনা তা পরীক্ষা করুন। সময়মতো তাদের প্রতিস্থাপন করুন। অস্বাভাবিক শব্দের জন্য হাইড্রোলিক পাম্প এবং পাওয়ার হেড গিয়ারবক্সের পুঙ্খানুপুঙ্খ পরিদর্শন প্রয়োজন। যদি কম্পন দ্বারা অনুষঙ্গী, এটি উপাদান পরিধান এবং টিয়ার নির্দেশ করতে পারে। পরিদর্শনের জন্য বিক্রয়োত্তর পরিষেবার সাথে যোগাযোগ করুন।
3. কোন স্তর ড্রিলিং RIGS সঙ্গে নির্মাণের জন্য উপযুক্ত? হার্ড রক বা বালির স্তরে কাজ করার সময় কী লক্ষ্য করা উচিত?
উত্তর: এটি অ-হার্ড রক এলাকায় প্রযোজ্য, যেমন কাদামাটি, বালুকাময় মাটি, আবহাওয়াযুক্ত শিলা স্তর ইত্যাদি। শক্ত শিলা গঠনের জন্য, থ্রেড হুইল ড্রিল বিট প্রতিস্থাপন করা, কম গতির গিয়ার সক্রিয় করা এবং গর্তটি ধাপে ধাপে প্রসারিত করা প্রয়োজন (প্রতিটি ব্যাস বৃদ্ধি ≤150 মিমি)। বালির স্তরটিকে স্লারির সান্দ্রতা 60-70 এর মধ্যে বাড়াতে হবে এবং গর্তের পতন রোধ করার জন্য 'শর্ট অ্যাডভান্স এবং স্লো ব্যাকড্র্যাগ' পদ্ধতি অবলম্বন করতে হবে।
4. ড্রিল আটকে গেলে বা ড্রিলিং চাপে হঠাৎ পরিবর্তন হলে জরুরী প্রতিক্রিয়ার পদক্ষেপগুলি কী কী?
উত্তর: অবিলম্বে পাম্প এবং ঘূর্ণন বন্ধ করুন। জোর করে টানবেন না। প্রথমে, ধীরে ধীরে এবং পর্যায়ক্রমে ±50kN থ্রাস্ট এবং টান প্রয়োগ করুন এবং একই সাথে গর্তের প্রাচীর লুব্রিকেট করার জন্য 8MPa উচ্চ-চাপের কাদা ইনজেকশন করুন। যদি সমস্যাটি 30 মিনিটের মধ্যে সমাধান না হয়, তাহলে ড্রিল পাইপটি ভেঙে যাওয়া রোধ করার জন্য বিভাগগুলিকে বিচ্ছিন্ন করে অপসারণ করতে হবে।
5. গাইড যন্ত্রের ঘন ঘন সিগন্যাল হারানোর সমস্যা কিভাবে সমাধান করবেন? কিভাবে দৈনন্দিন ভিত্তিতে এটি বজায় রাখা?
উত্তর: প্রথমে, প্রোবের ব্যাটারি পাওয়ার পরীক্ষা করুন (≥100 ঘন্টা ব্যাটারি লাইফ সহ একটি মডেল ব্যবহার করার পরামর্শ দেওয়া হয়), এবং তারপরে অ্যান্টেনা সংযোগটি ঢিলে বা অবরুদ্ধ কিনা তা পরীক্ষা করুন৷ সমস্যা অব্যাহত থাকলে, সংকেত মডিউল মেরামত করা প্রয়োজন। সিগন্যালের গর্তগুলিকে ব্লক করা থেকে কাদা প্রতিরোধ করার জন্য প্রোবটি প্রতিদিন পরিষ্কার রাখা উচিত। সংরক্ষণ করার সময়, এটি শক্তিশালী চৌম্বক ক্ষেত্র থেকে দূরে রাখা উচিত।
6. দীর্ঘমেয়াদী পার্কিং পরে শুরু করতে অসুবিধার কারণ কি হতে পারে? এটা কিভাবে প্রতিরোধ করা যায়?
উত্তর: এটি বেশিরভাগই ব্যাটারি ডিসচার্জ হওয়ার কারণে বা জ্বালানী লাইন আটকে থাকার কারণে। ব্যাটারির স্তর পরীক্ষা করুন এবং এটি চার্জ করুন, তারপর জ্বালানী ফিল্টার পরিষ্কার করুন। যদি গাড়িটি দীর্ঘ সময়ের জন্য পার্ক করতে হয় তবে এটি প্রতি মাসে 15 মিনিটের জন্য নিষ্ক্রিয় করা উচিত, প্রতি ত্রৈমাসিকে হাইড্রোলিক তেল পরিবর্তন করতে হবে, ড্রিল পাইপটি বিচ্ছিন্ন করতে হবে এবং অ্যান্টি-রাস্ট তেল প্রয়োগ করতে হবে।
