Introducción del producto

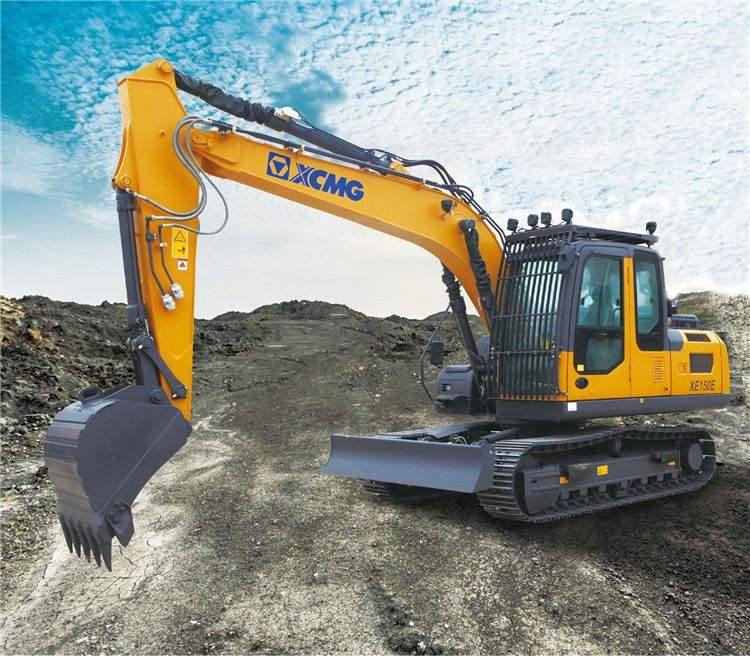

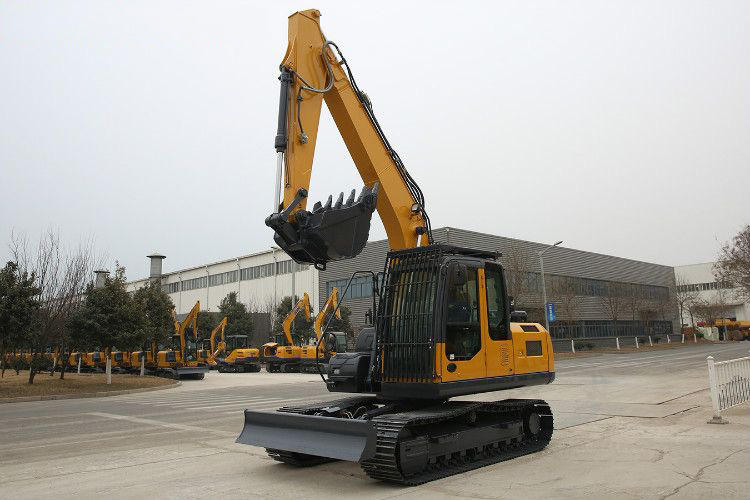

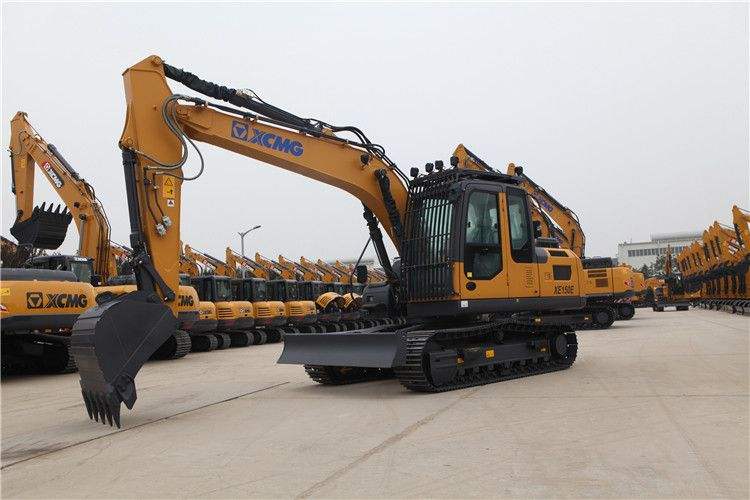

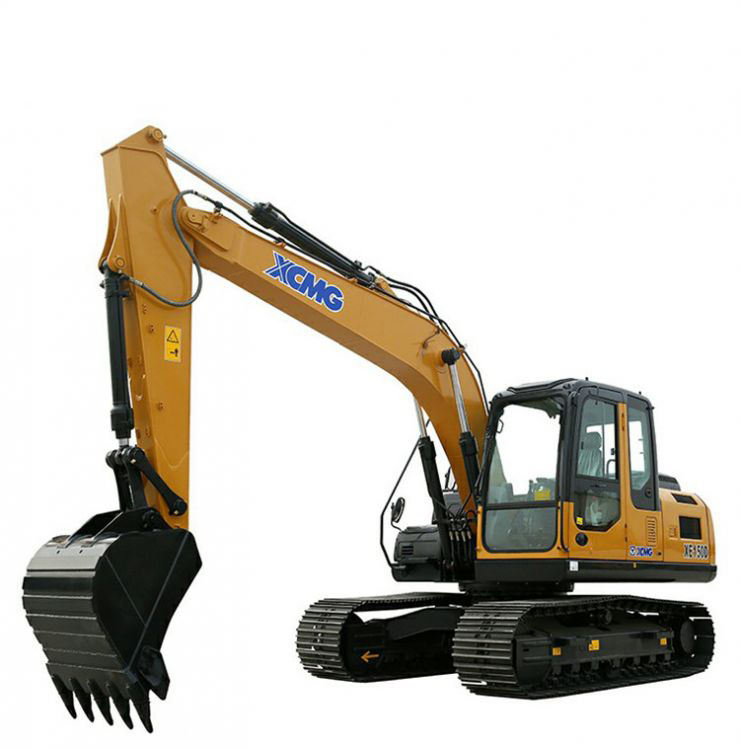

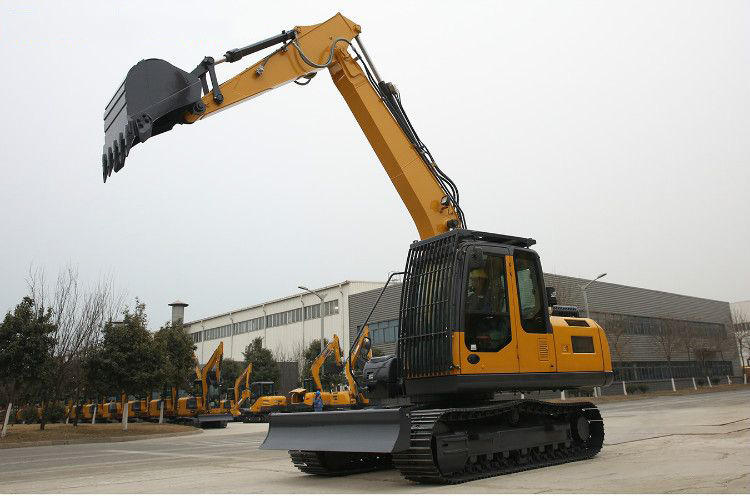

La excavadora hidráulica sobre orugas XE150E de 15 toneladas coopera con herramientas de trabajo multifuncionales para completar tareas como excavación, carga, nivelación, excavación de zanjas, trituración, perforación, pellizco, elevación, etc. Es ampliamente utilizada en la construcción y producción de energía hidroeléctrica, transporte, municipal, jardinería, transformación de tierras agrícolas, oleoductos, etc.
Ventaja del producto
1. Ecológico y económico:
Componentes hidráulicos conocidos, mayor eficiencia.
La tecnología de control por minicomputadora hace que la operación sea más económica.
2. Múltiples aplicaciones:
Diferentes combinaciones de pluma, brazo y cucharón pueden proporcionar una excelente versatilidad en todos los aspectos.
El sistema de herramientas de trabajo multifuncional puede cumplir con diversos requisitos operativos, incluidos excavar, romper, etc.
3. Experiencia operativa cómoda:
El aire acondicionado y la calefacción garantizan la temperatura adecuada.
Asiento con suspensión neumática equipado con función de calefacción eléctrica.
El panel de control integrado y la pantalla grande proporcionan información múltiple.
Parámetros técnicos
| Modelo de ventas |
Unidad |
XE150E |
| Peso operativo |
kilos |
14800 |
| Capacidad del cucharón |
m³ |
0,32~0,72 |
| Motor |
Modelo |
/ |
QSB4.5 |
| No. de cilindros |
/ |
4 |
| potencia nominal |
kilovatios/rpm |
90/2200 |
| Par máximo/velocidad |
Nm/rpm |
470/1500 |
| Desplazamiento |
l |
4.5 |
| Rendimiento principal |
Velocidad de desplazamiento |
kilómetros por hora |
5.3/3.2 |
| Velocidad de giro |
rpm |
11.7 |
| Capacidad de ascenso |
° |
≤35 |
| Presión del suelo |
kPa |
38 |
| Fuerza de excavación del cucharón |
kN |
106.9 |
| Fuerza de excavación del brazo |
kN |
73.4 |
| Fuerza de tracción máxima |
kN |
134 |
| sistema hidráulico |
Flujo nominal de la bomba principal |
l/min |
123,5×2 |
| Presión de la válvula de seguridad principal |
MPa |
34,3/37 |
| Presión del sistema de viaje |
MPa |
34.4 |
| Presión del sistema de giro |
MPa |
25 |
| Presión del sistema piloto |
MPa |
3.9 |
| Capacidad de aceite |
Capacidad del tanque de combustible |
l |
260 |
| Capacidad del tanque hidráulico |
l |
105 |
| Capacidad de aceite del motor |
l |
11 |
| Tamaño de apariencia |
Una longitud total |
milímetros |
7806 |
| B Ancho total |
milímetros |
2590 |
| C Altura total |
milímetros |
2900 |
| D Ancho de la plataforma |
milímetros |
2490 |
| Longitud de la vía |
milímetros |
3658 |
| F Ancho total del chasis |
milímetros |
2590 |
| G Ancho de vía |
milímetros |
600 |
| H Distancia entre ejes de la oruga |
milímetros |
2910 |
| I Ancho de vía |
milímetros |
1990 |
| J Espacio libre del contrapeso |
milímetros |
942 |
| K mín. distancia al suelo |
milímetros |
476 |
| L mín. radio de giro de cola |
milímetros |
2355 |
| M Altura de vía |
milímetros |
836 |
| Alcance de trabajo |
Un máx. altura de excavación |
milímetros |
8640 |
| B máx. altura de descarga |
milímetros |
6180 |
| C máx. profundidad de excavación |
milímetros |
5520 |
| D Profundidad de corte máxima para fondo nivelado de 2240 mm (8 pies) |
milímetros |
5324 |
| E máx. Profundidad de excavación de paredes verticales. |
milímetros |
4697 |
| F máx. radio de excavación |
milímetros |
8304 |
| G mín. radio de giro |
milímetros |
2445 |
| Estándar |
Longitud del auge |
milímetros |
4600 |
| longitud del brazo |
milímetros |
2520 |
| Capacidad del cucharón |
m³ |
0.61 |
| Opcional |
Longitud del auge |
m³ |
/ |
| longitud del brazo |
m³ |
2100/3010 |
| Capacidad del cucharón |
m³ |
0.52 Cucharón para roca, cucharón reforzado |
| 0,32/0,4/0,72 Cuchara para movimiento de tierras |
Usos del producto

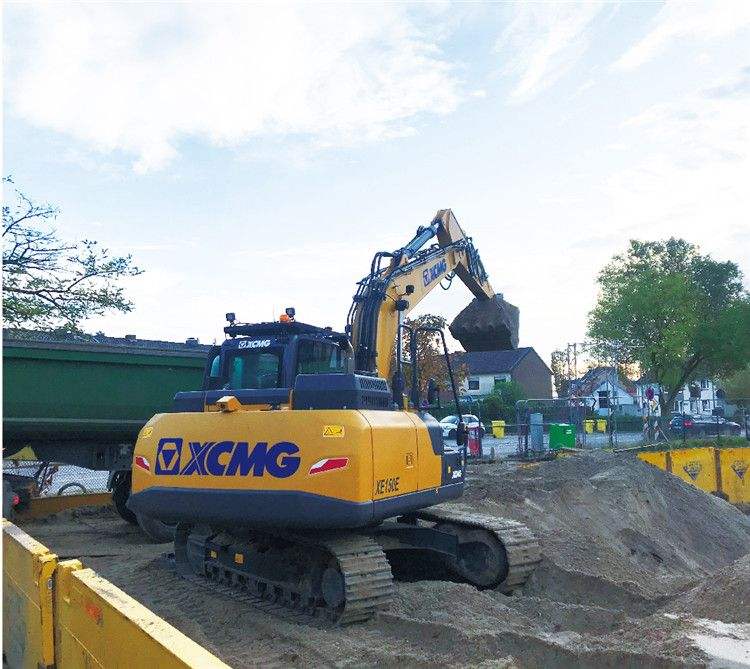

1. Ingeniería municipal y desarrollo urbano: El XE150E es ideal para excavación de cimientos de construcción urbana, colocación de zanjas y nivelación de sitios. Su funcionamiento flexible le permite adaptarse a entornos de construcción relativamente estrechos y puede equiparse con un martillo para romper hormigón y otras tareas, apoyando la renovación urbana y el desarrollo de infraestructura.
2. Conservación de agua agrícola y construcción rural: en proyectos de conservación de agua agrícola, el XE150E se puede utilizar para excavación y dragado de canales, excavación de estanques y renovación de tierras agrícolas. Su bajo consumo de combustible ayuda a reducir los costos operativos, lo que lo convierte en una herramienta confiable para proyectos de movimiento de tierras a pequeña escala en áreas rurales.
3. Minería, canteras y manejo de materiales: gracias a su gran fuerza de excavación y su diseño estructural duradero (como placas de acero especiales resistentes al desgaste en el cucharón), el XE150E puede realizar tareas como minería, carga y limpieza de materiales sueltos en canteras y pozos de arena.
4. Aplicación flexible con múltiples accesorios: El 'sistema de accesorios multifuncional' del XE150E es una característica clave. Al intercambiar diferentes accesorios, como un martillo hidráulico, un taladro rotativo o un compactador vibratorio, se puede adaptar para diversas aplicaciones especializadas, como rotura de rocas, perforación y pilotaje, y compactación de cimientos, logrando un uso multifuncional con una sola máquina.
Guía de funcionamiento del producto
Primero, verifique los niveles de aceite, líquido hidráulico y refrigerante para asegurarse de que el equipo esté funcionando correctamente. Después de arrancar el motor, déjelo en ralentí durante 3 a 5 minutos para calentarlo. Durante la operación, use las palancas de control izquierda y derecha para controlar el movimiento y la dirección. La manija derecha controla los movimientos del cucharón y de la pluma. Mantenga una postura estable y evite paradas o giros bruscos. Después de su uso, limpie el equipo y estacione sobre una superficie plana, luego apáguelo. Mantenga periódicamente los filtros y puntos de lubricación para prolongar la vida útil. La seguridad es lo primero: ¡vigile siempre el entorno circundante!
Preguntas frecuentes
1. ¿EL MOTOR ARRANCA PERO SE CALA AL CAMBIAR DE MARCHA O AL FUNCIONAR?
Esto suele deberse a una carga excesiva del motor. Inspeccione el sistema hidráulico en busca de atascos (p. ej., mal funcionamiento del regulador de la bomba hidráulica que causa un desequilibrio de potencia constante) o resistencia significativa en el sistema de transmisión (p. ej., transmisión).
2. ¿CONSUMO DE COMBUSTIBLE ANORMALMENTE ALTO?
① Relacionado con el motor: Verifique si hay filtros de aire obstruidos o mala atomización en los inyectores de combustible. ② Sistema hidráulico: Verifique si el sistema se desborda (causado por ajustes de válvula de presión excesivamente alta o por adherencia) o fugas internas.
③ Hábitos de funcionamiento: funcionamiento prolongado en condiciones de carga elevada.
3. ¿TODOS LOS CILINDROS MUESTRAN DEBILIDAD O FALLIDOS?
El problema no suele estar en los cilindros en sí, sino en los componentes comunes. Compruebe si la presión/flujo de salida de la bomba hidráulica principal es insuficiente o si la válvula de seguridad principal (válvula de alivio principal) tiene fugas, está pegada o está ajustada a una presión excesivamente baja.
4. ¿ESTÁN SUELTOS CON FRECUENCIA LOS PERNOS DEL ENLACE DE ORUGA?
No se apretaron al par de precarga especificado o no se aplicó fijador de roscas. Apriete estrictamente de acuerdo con los requisitos manuales y realice inspecciones periódicas.
5. ¿ESTÁ DESGASTE LA BRIDA DEL RODILLO DE ORUGA EN UN LADO?
Una tensión excesiva o insuficiente de la oruga provoca una desalineación de la oruga, lo que provoca interferencia y desgaste en la brida del rodillo de la oruga.
6. ¿EL TREN DE RODAJE EMITE UN SONIDO DE CLIC DURANTE EL FUNCIONAMIENTO?
El espacio excesivo entre los pasadores y los bujes del eslabón de la cadena requiere reemplazar todo el conjunto de la cadena o reemplazar los pasadores y los bujes individualmente.
