Réamhrá Táirge
Mar mheaisín ilfheidhmeach, is féidir le XR240E athrú tapa a dhéanamh ar fheidhmeanna cosúil le sorcóir slua, winch slua chun freastal ar riachtanais tógála níos éagsúla.
Buntáiste Táirge
Glacann sé Isuzu inneall turbocharged rialaithe go leictreonach le tomhaltas breosla níos ísle agus seirbhís áisiúil.
Méadaítear an tiomáint rothlacha agus an príomhfheidhmíocht winch 20%, agus mar sin tá an éifeachtacht oibre i bhfad níos airde.
Glacann na príomh-winches agus na winches cúnta an teicneolaíocht rópa aon-shraith, tá saol seirbhíse rópa sreang 2 ~ 4 huaire níos faide ná an rópa ilchiseal, rud a fhágann go bhfuil an costas níos ísle.
Tá uillinn tacaíochta mór agus méadú al6% ar raon tacaíochta ag meicníocht luffing comhthreomharán dúbailte jib, rud a fhágann go bhfuil an oibríocht níos cobhsaí.
Glacann an córas hiodrálacha teicneolaíocht rialaithe sreabhadh diúltach a bhfuil freagra tapa agus feidhmíocht láimhseála maith aige.
Is féidir le fuaraitheoir ola hiodrálach neamhspleách ard-chumhachta atá faoi rialú teochta riachtanais tógála na gceantar ardteochta a chomhlíonadh agus luas an lucht leanúna a choigeartú de réir athruithe teochta chun coigilt fuinnimh a bhaint amach.
Paraiméadair Theicniúla
|
Mír
|
Aonad
|
Paraiméadair
|
|
Cumas oibre
|
Trastomhas uasta
|
mm
|
Φ2200mm (Sorcóir Slua)
|
|
Φ2000mm (Winch Sluaite)
|
|
Doimhneacht uasta
|
m
|
70
|
|
Inneall
|
Múnla
|
-
|
Volvo TAD1171VE
|
|
Cumhacht rátáilte
|
kw
|
265
|
|
Toirt umar
|
L
|
580
|
|
Tiomáint rothlacha
|
An chasmhóimint uasta
|
kN.m
|
240
|
|
Luas
|
r/nóim
|
7-30
|
|
Coinníoll oibre
|
Airde oibre foriomlán
|
m
|
22.7
|
|
Meáchan oibre iomlán
|
t
|
82
|
|
Crawler
|
Leithead crawler
|
mm
|
3250-4400
|
|
Leithead bróga
|
mm
|
800
|
|
Fad bróga
|
mm
|
5715
|
|
Fórsa tiomána
|
kN.m
|
485
|
|
Luas taistil
|
km/u
|
0-1.8
|
|
Crann
|
cliathánach
|
°
|
4
|
|
Ar aghaidh
|
°
|
5
|
|
Sorcóir slua
|
Max fórsa plódaithe
|
kN
|
210
|
|
Uasfhórsa eastósctha
|
kN
|
220
|
|
Stróc
|
mm
|
5000
|
|
Luas mall
|
m/nóim
|
5.8
|
|
Ardluais
|
m/nóim
|
12
|
|
Sluaite winch (roghnach)
|
Uasfhórsa plódaithe/eastósctha
|
kN
|
250/250
|
|
Stróc
|
m
|
13
|
|
Luas mall
|
m/nóim
|
7
|
|
Ardluais
|
m/nóim
|
30
|
|
Trastomhas na rópaí
|
mm
|
24
|
|
Príomh winch
|
Uasfhórsa eastósctha
|
kN
|
240
|
|
Luas
|
m/nóim
|
0-70
|
|
Trastomhas na rópaí
|
mm
|
32
|
|
Winch cúnta
|
Uasfhórsa eastósctha
|
kN
|
80
|
|
Luas
|
m/nóim
|
0-70
|
|
Trastomhas na rópaí
|
mm
|
20
|
|
Córas hiodrálacha
|
Sreabhadh uasta
|
L
|
2x280+90
|
|
Uasbhrú oibre
|
Mpa
|
34
|
Úsáidí Táirge

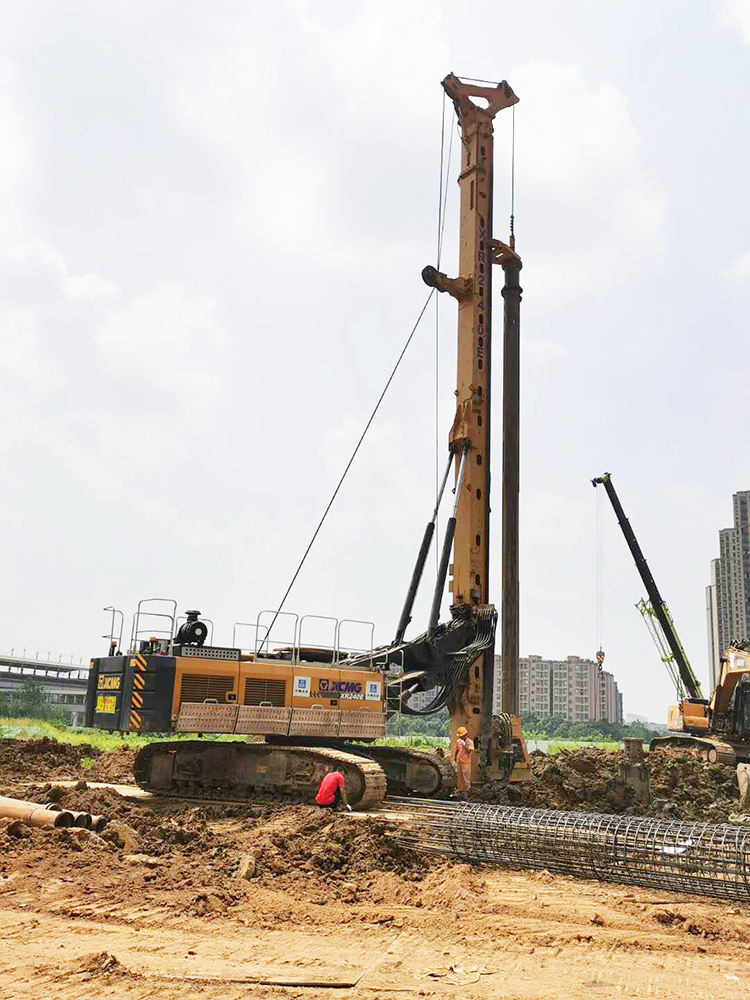

Úsáidtear an rig druileála rothlach XR240E go forleathan in oibríochtaí druileála chairn teilgthe coincréite i dtionscadail mar mhórbhealaí, iarnróid, Droichid, agus ionaid mhóra.
Treoir Oibriú Táirge
Cigireacht agus ullmhúchán réamhshannta
Cigireacht trealaimh: Sula dtosaíonn tú, déan iniúchadh cuimsitheach ar cibé an bhfuil na comhpháirteanna uile den rig druileála críochnaithe, cibé an bhfuil na naisc daingean, agus deimhnigh an bhfuil leibhéil leachtacha ola hiodrálacha, ola bhreosla, etc. gnáth agus leordhóthanach.
Deimhniú suímh: Cinntigh go bhfuil an rig druileála páirceáilte ar shuíomh cobhsaí agus soladach. Seachain oibriú ar thalamh claonta nó bog chun contúirt a chosc.
Suiteáil druileála: De réir na gceanglas tógála ar leith, roghnaigh an píopa druileála cuí agus an giotán druileála, agus iad a shuiteáil i gceart ar an rig druileála.
Tosaithe agus Suite
Tosaigh an rig druileála rothlacha de réir mar a éilíonn an lámhleabhar trealaimh, breathnaigh an painéal ionstraim, agus cinntigh go bhfuil gach córas ag feidhmiú de ghnáth.
Bain úsáid as meicníocht taistil an rig druileála féin chun é a aistriú go dtí an suíomh oibre réamhshocraithe.
Coigeartú agus druileáil
Coigeartaigh Uillinn an chrainn de réir na gceanglas tógála.
Tá feidhm leibhéalta agus taispeána uathoibríoch ag an XR240E le haghaidh ingearachacht an chrainn druileála, rud a chuideoidh leat seasamh níos cruinne.
Bain úsáid as an treoir crann chun an píopa druileála a ísliú agus an giotán druileála a ailíniú leis an suíomh poll.
Tosaigh an gléas ceann cumhachta chun an chasmhóimint a sholáthar don phíobán druileála. Idir an dá linn, tarchuireann an gléas brúchóirithe an brú a chuirtear i bhfeidhm chuig an bpíopa druileála agus chuig an giotán druileála, agus tosaíonn siad ag rothlú agus ag briseadh na carraige agus na hithreach.
CCanna
1.What na gnéithe speisialta?
Ceann de bhuaicphointí XG XR240E ná a “ilfheidhmeacht in aon mheaisín amháin”. Is féidir leis aistriú go tapa idir modhanna éagsúla oibre, lena n-áirítear brú sorcóra agus brú ardaithe. Is féidir é a oiriúnú freisin do mheaisíní rollta píopaí, druileanna bíseach fada, agus fiú a uasghrádú go dtí ceannairí dé-chumhachta chun freastal ar riachtanais éagsúla tógála innealtóireachta.
2.Which bhfoirmíochtaí is féidir a roghnú?
Is féidir le húsáideoirí rogha a dhéanamh iolraitheoirí chasmhóiminte a shuiteáil (is féidir le casmhóiminte tiomána an chásála 360kN·m a bhaint amach tar éis é a roghnú) agus asriggers iompair chassis de réir a gcuid riachtanas tógála iarbhír. Is féidir leis na codanna roghnacha seo cumas an trealaimh a fheabhsú tuilleadh faoi choinníollacha oibre sonracha agus áisiúlacht athlonnaithe.
3.Cad dearaí cliste atá ann don oibríocht?
Tá an rig druileála seo feistithe le córas rialaithe cliste, a réadaíonn feidhmeanna mar leibhéalú uathoibríoch agus taispeáint ingearachacht an chrainn druileála, rothlú uathoibríoch, agus caitheamh ithreach uathoibríoch. Faoin modh bíseach fada, is féidir ardú agus doirteadh uathoibríoch chomh maith le taispeáint cruth carn a bhaint amach freisin, rud a fheabhsóidh áisiúlacht oibriúcháin go héifeachtach agus an fhéidearthacht mí-oibriú a laghdú.
4.Cad iad na príomhphointí cothabhála laethúil?
Pointí cothabhála laethúla le tabhairt faoi deara:
Téad sreang cruach: Glacann na príomhfhuinnimh agus na buaite cúnta teicneolaíocht rópa aon-shraith. Is féidir leis an dearadh seo saol seirbhíse an rópa sreang cruach a leathnú 2 go 4 huaire i gcomparáid le struchtúir rópa ilchiseal. Ba chóir aird laethúil a thabhairt ar bhreathnú ar an gcoinníoll caitheamh.
Córas hiodrálacha: Tabhair aird ar leibhéal ola agus teocht an ola hiodrálacha. Tá an trealamh feistithe le fuaraitheoir ola hiodrálach neamhspleách ard-chumhachta atá faoi rialú teochta chun oiriúnú do choinníollacha oibre ardteochta.
Comhpháirteanna struchtúracha: Déan iniúchadh rialta ar phríomhchodanna struchtúracha, mar shampla an sorcóir luffing borradh, chun sceitheadh ola de bharr damáiste de bharr timpistí (cosúil le turraing leictreach, bumps) a chosc.
5.Cad ba cheart dom a dhéanamh mura dtosóidh an t-inneall?
Má theipeann ar an inneall tosú, is féidir leat na céimeanna seo a leanúint chun fabhtcheartaithe
Ar dtús, seiceáil an bhfuil an ceallraí ró-mhuirearaithe agus an bhfuil na ciorcaid scaoilte nó creimthe.
Seiceáil an bhfuil fiacla an mhótair tosaithe caite nó an bhfuil an earrach briste.
Seiceáil an bhfuil voltas sa chorna leictreamaighnéadach tosaithe.
Mura bhfuil aon fhadhbanna ann leis an méid thuas, ansin is gá an t-inneall féin a sheiceáil, mar shampla an bhfuil bac ar an rothlú crankshaft.
6.How a fabhtcheartú sceitheadh ola sa cheann cumhachta?
Má tá sceitheadh ola ag séala ola an chnámharlaigh ceann cumhachta, is féidir tagairt a dhéanamh do na modhanna seo a leanas le haghaidh fabhtcheartaithe:
Seiceáil an bhfuil liopaí an tséala ola chnámharlaigh caite nó scríobtha, agus cuir in ionad iad más gá.
Seiceáil an bhfuil an limistéar teagmhála idir an príomh-seafta agus an tséala ola scríobtha. Má tá scratches ann, b'fhéidir go gcaithfí an príomh-seafta agus an tséala ola a athsholáthar.
Má tá teagmháil mhaith ag an bpríomhseafta agus an tséala ola ach go bhfuil sceitheadh ola ann fós, b'fhéidir go bhfuil imréiteach aiseach an imthacaí ró-mhór. Is gá gasket coigeartaithe an chlúdaigh deireadh imthacaí a choigeartú chun a chinntiú go bhfuil an t-imréiteach idir 0.08mm agus 0.15mm.
