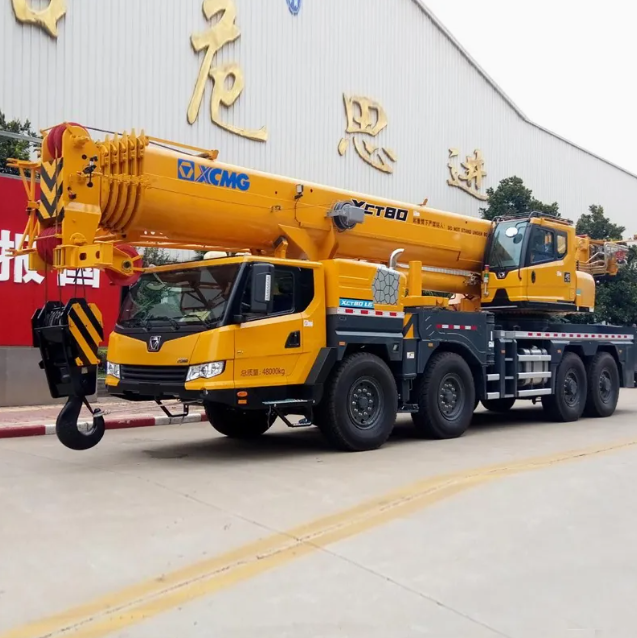

مقدمة المنتج
يتميز ذراع الرافعة الرئيسي بتصميم مقطع عرضي على شكل حرف U، مما يوفر أداء رفع استثنائيًا مع أقصى لحظة رفع لذراع الرافعة الأساسية تبلغ 3352 كيلو نيوتن متر أو أعلى. يوفر هيكل الركيزة من النوع K نطاقًا واسعًا للغاية، مما يضمن بشكل فعال استقرار الماكينة بشكل عام أثناء العمليات.
ميزة المنتج
1. أداء الرفع الفائق
ذراع الرافعة المكون من 6 أقسام بطول 50 مترًا مع شكل جانبي من النوع U هو الأطول من نفس الفئة في الصناعة؛ الحد الأقصى. الأداء أعلى بنسبة 20 إلى 30% من أداء المنافسين. يتم تحديث وضع التلسكوب من التلسكوب المتسلسل إلى التلسكوب العشوائي. يوفر نظام تصغير التثبيت الجديد ذو الأسطوانة الواحدة موثوقية تصغير أعلى.
2. النظام الهيدروليكي الجديد الموفر للطاقة
الدقيقة. سرعة الدوران المستقرة هي 0.1 درجة / ثانية. الدقيقة. سرعة الرفع المستقرة (الأسطوانة) هي 2.5 م / دقيقة. يمكن تحقيق حركات رفع دقيقة وآمنة.
يمكن لتكنولوجيا التبريد المستقلة للمحرك الهيدروليكي أن تجعل درجة حرارة التوازن الحراري للنظام الهيدروليكي أقل من 80 درجة مئوية. يمكن أن تعمل بشكل طبيعي في بيئة درجة الحرارة العالية وبالتالي تكون عملية الرفع آمنة وموثوقة.
3. قيادة القطار
محرك MAN لمجموعة الشاحنات الثقيلة، الطاقة المقدرة 268 كيلو وا ط، أقصى عزم دوران 1800 نيوتن متر محرك الديزل Shangchai، الطاقة المقدرة 251 كيلو واط، أقصى عزم دوران 1600 نيوتن متر
4. نظام محرك الطاقة ذو السرعة المنخفضة وعزم الدوران الكبير
مما يؤدي إلى مزيج مثالي من الأداء عالي الطاقة وانخفاض استهلاك الوقود، أي انخفاض بنسبة 12% في استهلاك الوقود للقيادة، و15% للتشغيل، وتحسين أداء الطاقة بنسبة 15%.
المعلمات التقنية
| وصف |
وحدة |
قيمة المعلمة |
| الطول الكلي |
مم |
14770 |
| العرض الكلي |
مم |
2800 |
| الارتفاع الكلي |
مم |
3890 |
| قاعدة المحور |
المحور الأول والثاني |
مم |
1470 |
| المحور الثاني والثالث |
4000 |
| المحور الثالث والرابع |
1350 |
| قاعدة العجلات |
مم |
2380+2075 |
| إجمالي كتلة السيارة في تكوين السفر |
كجم |
50000 |
| حمولة المحور |
المحور الأول والثاني |
كجم |
24000 |
| المحور الثالث والرابع |
26000 |
| نموذج المحرك |
|
WP12.375N |
MC11.39-30 |
| قوة المحرك المقدرة |
كيلووات / (ص / دقيقة) |
276/1900 |
290/1900 |
| عزم دوران المحرك المقدر |
نانومتر / (ص / دقيقة) |
1800/1000-1400 |
1900/1000-1400 |
| الأعلى. سرعة السفر |
كم/ساعة |
80 |
| دقيقة. سرعة سفر ثابتة |
كم/ساعة |
3 |
| دقيقة. قطر الدوران |
م |
24 |
| دقيقة. قطر الدوران عند طرف ذراع الرافعة |
م |
29 |
| دقيقة. الخلوص الأرضي |
مم |
371 |
| الأعلى. القدرة على الصف |
% |
40 |
| زاوية الاقتراب |
° |
17 |
| زاوية المغادرة |
° |
15.5 |
| مسافة الكبح (عند 30 كم/ساعة، حمولة كاملة) |
م |
≥10 |
| استهلاك الزيت لكل 100 كيلومتر |
ل |
45 |
استخدامات المنتج
1. البناء الحضري والهندسة البلدية
يعتبر XCT80 مناسبًا بشكل مثالي للعمليات ذات المساحة المحدودة مثل مواقع البناء الحضرية وشبكات خطوط الأنابيب البلدية وتجديد المجتمعات السكنية القديمة. يحقق هيكلها الاختياري 'التوجيه بجميع العجلات' الحد الأدنى من نصف قطر الدوران الذي يبلغ 20 مترًا فقط، مما يتيح أوضاع مناورة متعددة بما في ذلك توجيه السلطعون. تقلل هذه المرونة الاستثنائية إلى حد كبير من تعطيل الحياة اليومية وتدفق حركة المرور.
2. مراكز النقل والبنية التحتية واسعة النطاق
يتم نشر هذه الرافعة على نطاق واسع في مشاريع البنية التحتية الكبرى مثل الموانئ والجسور والطرق السريعة. تتعامل قدرات الرفع القوية بكفاءة مع المهام الحرجة مثل تركيب عوارض كبيرة مسبقة الصنع وهياكل فولاذية.
3. المواقع الصناعية ومشاريع الطاقة
يعد XCT80 الخيار الأمثل لتركيب وصيانة المعدات الكبيرة في مصانع البتروكيماويات والمناجم وحقول النفط وغيرها من المنشآت الصناعية. ويضمن التحكم الدقيق والثبات رفع المعدات الثقيلة وتحديد موضعها بشكل آمن وفعال مثل المفاعلات الكبيرة والخزانات.
4. عمليات دعم تركيب توربينات الرياح
في مواقع مزارع الرياح المحلية التي تقوم بتركيب توربينات أقل من 3 ميجاوات، تعمل XCT80 كمركبة رفع مساعدة شائعة، وتكتسب سمعتها باعتبارها 'التكوين القياسي لدعم طاقة الرياح.' فهي تتعامل مع مهام مثل رفع قسم البرج، والتعامل مع ذيل الدوار، ونقل أذرع توربينات الرياح والأثقال الموازنة للرافعات الرئيسية. إن سرعة تمديد ذراع الرافعة السريعة وقدرتها القوية على التكيف مع التضاريس الجبلية تجعلها مناسبة للغاية لمثل هذه العمليات.
5. التضاريس الخاصة ونقل الأحمال الثقيلة
بالنسبة لمواقع البناء غير المستوية مثل المناجم وحقول النفط، فإن تكوين الشاسيه الاختياري - التوجيه المزدوج للمحور الأمامي مع إطارات المحور الخلفي المزدوجة - يوفر مساحة اتصال أكبر بالأرض وقدرة حمل محسنة. أثناء عمليات النقل لمسافات قصيرة، يمكنها حمل 24.6 طنًا من ثقل الموازنة، مما يقلل تكاليف المقطورة من أجل عمليات آمنة وفعالة.
دليل تشغيل المنتج
قبل تشغيل XCT80، قم بتمديد الركائز بالكامل وتأكد من أن الأرض صلبة ومستوية. حافظ على الرافعة في وضع مستوٍ طوال الوقت أثناء التشغيل، وحظر أي عمليات تحميل زائد بشكل صارم. قم بتمديد ذراع الرافعة وسحبه بثبات وببطء، مع إيلاء اهتمام خاص للحفاظ على مسافة آمنة من العوائق المحيطة. قم بتدوير الرافعة ببطء وبسرعة ثابتة، وتجنب التوقف أو الانعطاف المفاجئ. افحص الحبل السلكي بانتظام بحثًا عن التآكل. بعد الانتهاء من العمليات، قم بسحب ذراع الرافعة، وتأمين الخطاف، والاحتفاظ بسجلات صيانة المعدات اليومية.
التعليمات
1. هل توجد علامات غبار على الجدار الداخلي لمبيت مرشح الهواء؟
تم اختراق ختم عنصر الفلتر، أو لم يتم تعشيق مشابك المبيت بشكل كامل، مما يسمح للهواء غير المفلتر بالمرور إلى داخل المحرك.
2. هل تظهر الأسنان المتعددة في حلقة الدوران تآكلًا غير طبيعي؟
يؤدي التشوه البسيط في سطح تركيب محرك الدوران أو حلقة الدوران نفسها إلى ضعف التشابك.
3. طنين كهربائي في نظام الراديو أو الصوت أثناء التشغيل؟
التداخل الكهرومغناطيسي الناتج عن فرش المولد البالية أو الثنائيات المعدلة القديمة. فحص دوائر المولد والفلتر.
4. الأضرار المتكررة لتركيبات اختبار الضغط المثبتة على منفذ الضغط؟
يؤدي الفشل في تخفيف الضغط ببطء بعد الاختبار إلى تأثير الزيت عالي الضغط على الفور وإتلاف الصمام الكروي. الناتجة عن التشغيل غير السليم أو التركيبات ذات الجودة الرديئة.
5. تكون جميع الحركات بطيئة للغاية عند التباطؤ، ولكن تكون طبيعية عند زيادة دواسة الوقود؟
السلوك الطبيعي. في وضع الخمول، ينتج المحرك طاقة منخفضة وتوفر المضخة الهيدروليكية تدفقًا منخفضًا لتقليل استهلاك الوقود والضوضاء.
6. ينخفض جهد إشارة المستشعر أحيانًا إلى الصفر أثناء التشغيل؟
يؤدي الاتصال غير المحكم في دائرة إمداد طاقة المستشعر إلى انقطاع مؤقت أثناء اهتزاز الجهاز.
