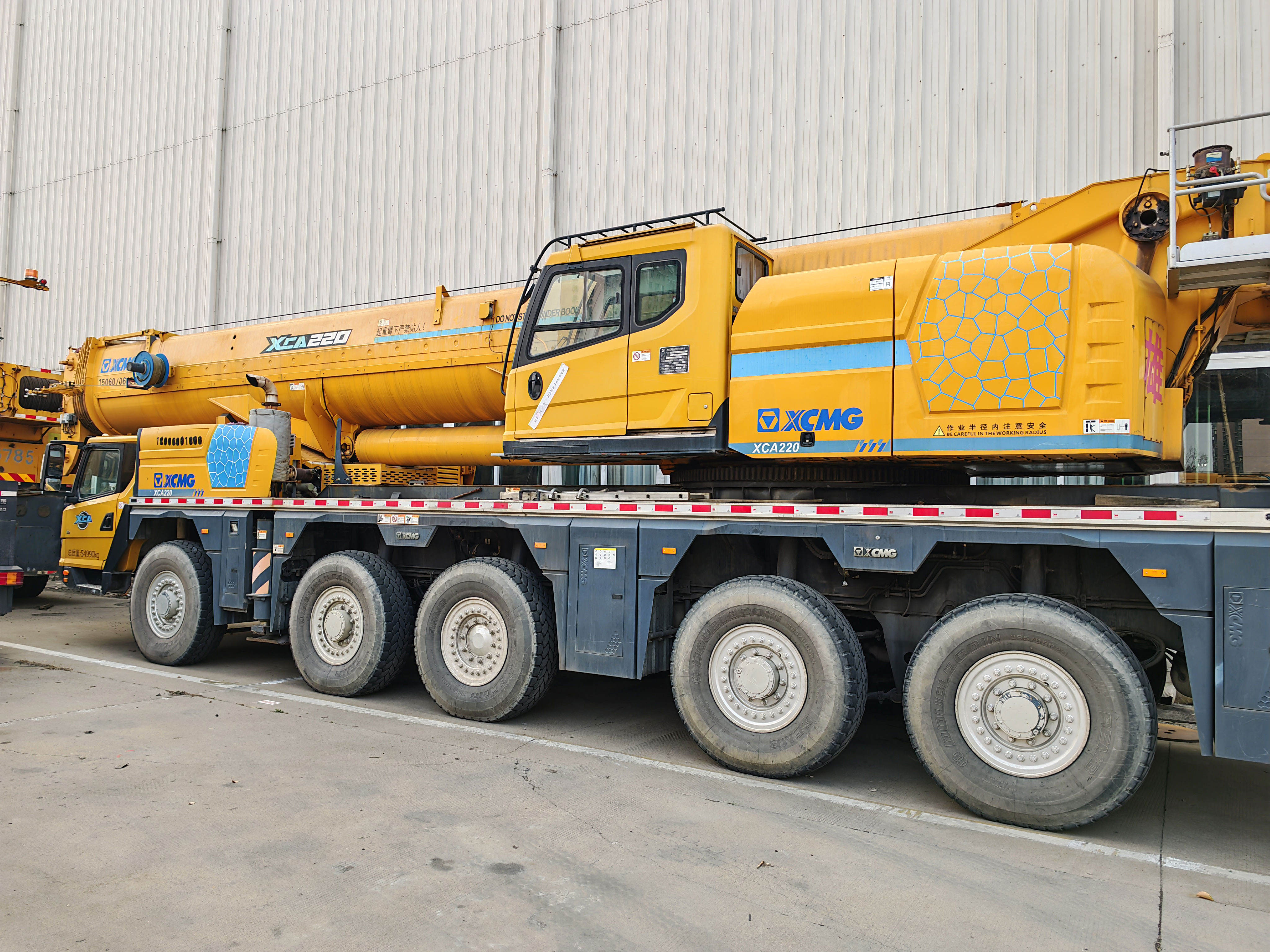

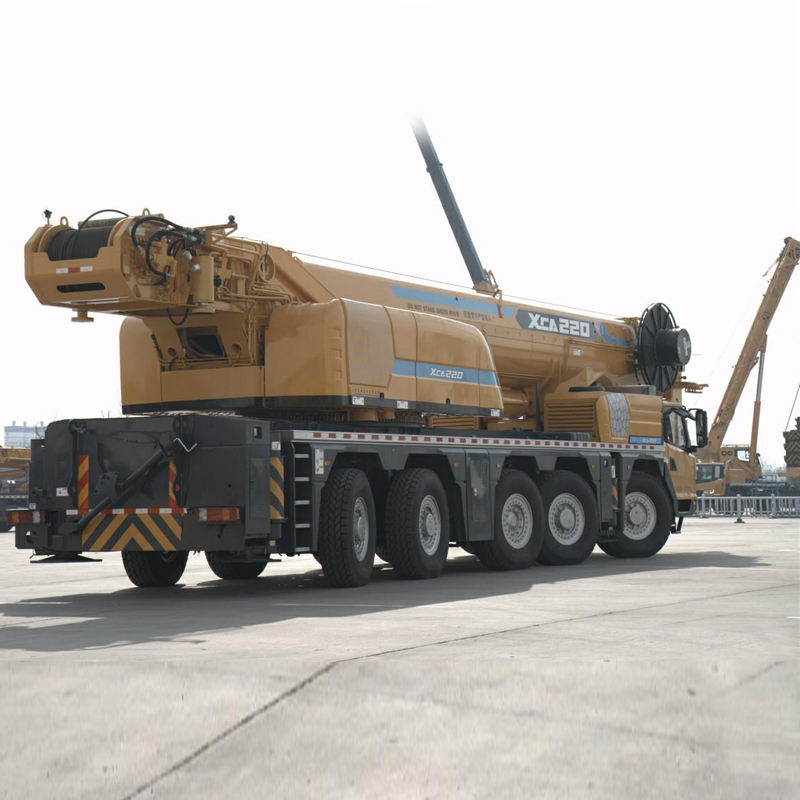

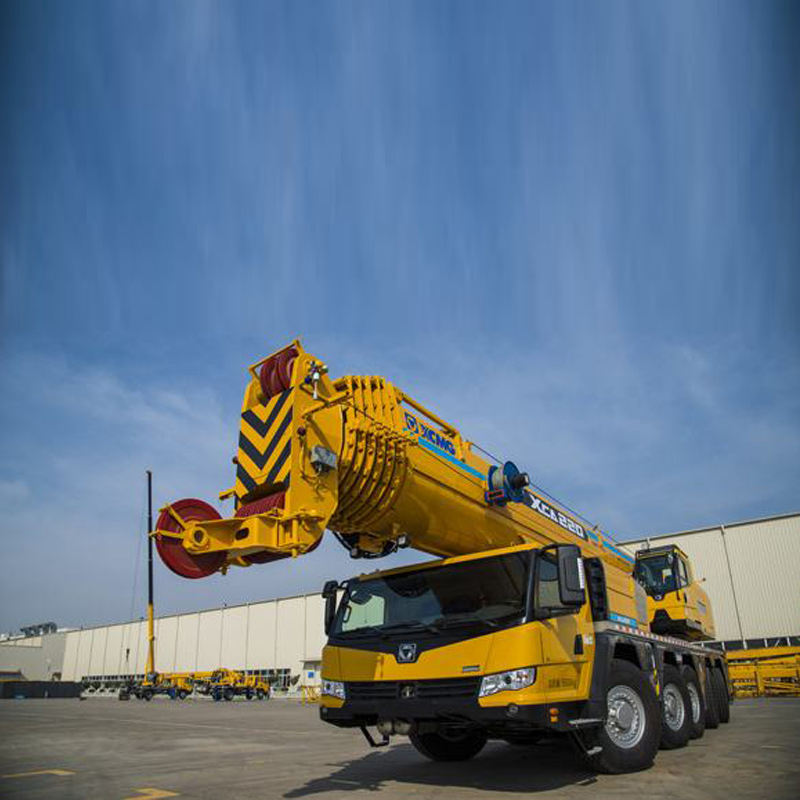

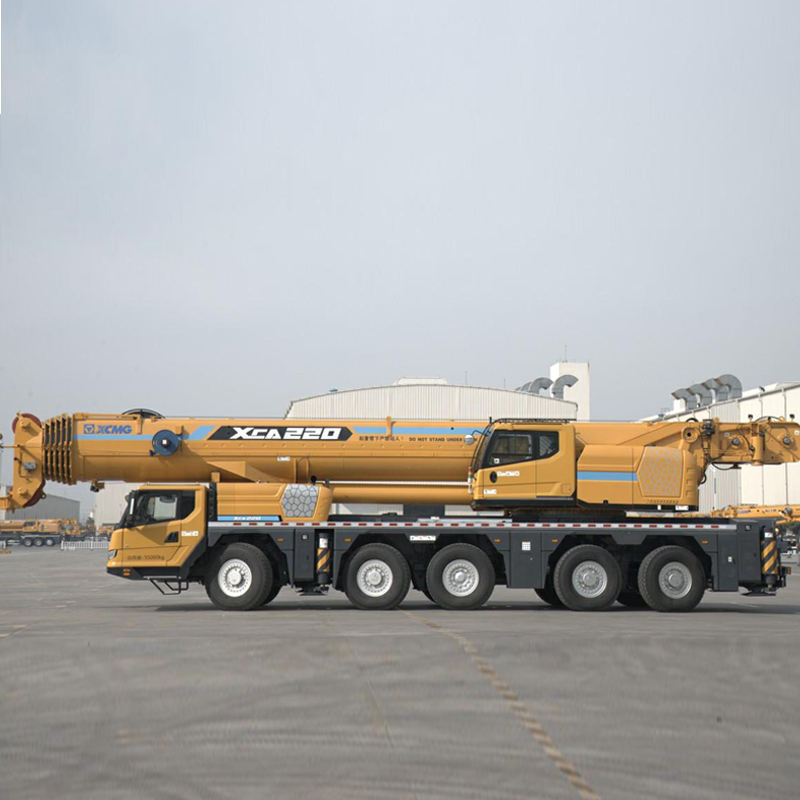

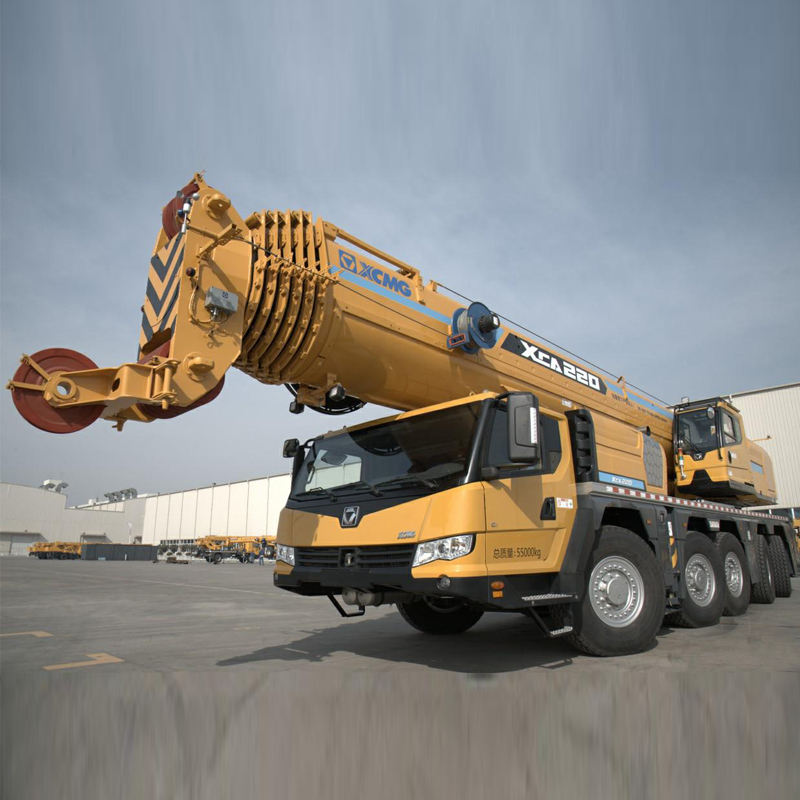

Présentation du produit
Le XCA220_Y donne la priorité à l’adaptabilité régionale et à l’efficacité intelligente. Sa conception répond aux exigences pratiques des marchés cibles, telles que des systèmes de refroidissement améliorés et une construction résistante à la corrosion pour résister aux environnements à haute température et à forte humidité. Ce modèle intègre également une technologie de flèche intelligente et des systèmes avancés d'interaction homme-machine, visant à réduire la complexité opérationnelle tout en améliorant la sécurité et la productivité du travail.
Avantage du produit
1. Excellentes performances
Avec la flèche la plus longue à sept sections de 73 m, la longueur de flèche la plus longue peut atteindre 108,2 m avec la flèche assemblée, ce qui est une première dans l'industrie. 2.
la plus économique est utilisée, économique et pratique ;
La technologie de puissance monomoteur de grand tonnage le coût annuel de maintenance du système électrique peut être économisé de plus de 40 %.
3. Nouvelle expérience
Une nouvelle apparence et un design ergonomique permettent aux utilisateurs d'obtenir une nouvelle expérience.
4. Intelligence et sécurité
Une technologie intelligente de flèche de grue et un système de contrôle de conduite, une planification intelligente des opérations et une protection de sécurité sont fournis pour garantir une conduite et des opérations de grue plus intelligentes et plus sûres.
Paramètres techniques
|
Toute la longueur
|
15500
|
(mm)
|
|
Pleine largeur de toute la machine
|
2980
|
(mm)
|
|
Machine entière haute
|
3930
|
(mm)
|
|
Empattement
|
2650+1650+2500+1650
|
(mm)
|
|
Bande de roulement
|
2590
|
(mm)
|
|
Qualité générale de l'état de marche
|
55000
|
(kg)
|
|
Charge par essieu
|
12000×3+9500×2
|
(kg)
|
|
Puissance nominale du moteur
|
361,1/1800
|
(kw/(tr/min))
|
|
Couple nominal du moteur
|
2200/1300
|
(Nm/(tr/min))
|
|
Modèle de moteur (descendre)
|
-
|
-
|
|
Puissance nominale du moteur
|
-
|
(kw/(tr/min))
|
|
Couple nominal du moteur
|
-
|
(Nm/(tr/min))
|
|
Vitesse de déplacement maximale
|
84
|
(km/h)
|
|
Vitesse de fonctionnement minimale stable
|
1~1,5
|
(km/h)
|
|
Diamètre de tournage minimum
|
18.5
|
(m)
|
|
Diamètre de tournage minimum
|
22.5
|
(m)
|
|
Montée maximale
|
67
|
(%)
|
|
Garde au sol minimale
|
280
|
(mm)
|
|
Angle d'approche
|
18
|
(°)
|
|
Angle de départ
|
14
|
(°)
|
|
Poids total nominal maximum
|
220
|
(t)
|
|
Note minimale
|
3
|
(m)
|
|
Couple de levage maximum du bras de base
|
7393
|
(kN·m)
|
|
Rayon de braquage
|
5030
|
(mm)
|
Utilisations du produit
1. Construction d’infrastructures à grande échelle
Le XCA220_Y est idéal pour les projets d'infrastructure tels que la construction de ponts et les sites à grande échelle. Sa puissante capacité de levage et sa longue flèche supportent efficacement des charges lourdes telles que des segments de poutres préfabriquées et de gros composants en acier, améliorant ainsi l'efficacité de la construction.
2. Installation et entretien des éoliennes
Ce modèle offre d'excellentes capacités tout-terrain et maniabilité, s'adaptant aux terrains complexes des parcs éoliens pour les tâches d'installation et de maintenance des éoliennes. Sa flèche allongée répond aux demandes de levage à haute altitude, après avoir réalisé des opérations de maintenance dans des parcs éoliens africains.
3. Construction pétrochimique et énergétique
Dans les projets pétrochimiques, la construction de centrales électriques et les installations de sous-stations, le XCA220_Y gère l'installation et le positionnement d'équipements lourds tels que de grands réservoirs, réacteurs et modules de chaudières. Son nouveau système hydraulique économe en énergie et son micro-mouvement précis assurent un levage fluide et précis.
4. Rénovation urbaine et chantiers de construction
Avec ses modes de direction flexibles et sa structure relativement compacte, cette grue fonctionne efficacement dans les espaces urbains confinés. Il gère le levage de structures en acier pour les immeubles de grande hauteur, le transport de gros équipements et les projets d'ingénierie municipale.
Guide d'utilisation du produit
Démarrage et fonctionnement : avant de démarrer, vérifiez l'environnement environnant et effectuez une auto-vérification du système avant de démarrer le moteur. Sélectionnez le mode de conduite approprié pendant le fonctionnement et maintenez le contrôle de la vitesse. Utilisez la technologie de surveillance de la charge par essieu pour surveiller l’état de conduite en temps réel.
Opérations de levage : Avant l'opération, assurez-vous de la mise à niveau en déployant les stabilisateurs. Définissez les conditions de travail via le contrôleur, inspectez l'intégrité des équipements de levage et interdisez strictement les surcharges. Utilisez la télécommande pour l'installation du contrepoids par une seule personne.
Fonctionnement de la flèche : contrôlez tous les mouvements via le joystick. Le système hydraulique en boucle fermée offre une capacité de micro-mouvement exceptionnelle, avec une vitesse stable minimale de 1,3 mm/s, garantissant un levage fluide et précis.
FAQ
1. QUE FAIRE SI L'ÉQUIPEMENT ÉMET DES BRUITS ANORMAUX PENDANT LE FONCTIONNEMENT ?
Arrêtez immédiatement le fonctionnement, identifiez la source du bruit, inspectez les composants correspondants pour déceler tout jeu, usure ou dommage, et contactez le personnel de maintenance si nécessaire.
2. COMMENT FAIRE FONCTIONNER CORRECTEMENT LE SYSTÈME HYDRAULIQUE ?
Vérifiez le niveau d'huile hydraulique avant l'utilisation. Évitez un fonctionnement prolongé dans des positions extrêmes pendant l'utilisation et surveillez les changements de température de l'huile hydraulique.
3. COMMENT L'ÉQUIPEMENT DOIT-IL ÊTRE STOCKÉ CORRECTEMENT ?
Nettoyez l'équipement, remplissez les réservoirs de carburant, vidangez l'eau des réservoirs, appliquez un produit antirouille sur les pièces métalliques exposées et faites tourner le moteur une fois par mois.
4. QUEL EST LE CYCLE DE REMPLACEMENT DES FILTRES ?
Filtres à air : Inspectez toutes les 500 heures, remplacez toutes les 1 000 heures.
Filtres à carburant : Remplacez toutes les 500 heures.
Filtres à huile hydraulique : premier remplacement toutes les 250 heures, puis toutes les 500 heures par la suite.
5. QU'EST-CE QUI PROVOQUE LE DÉVIATION DE L'ÉQUIPEMENT ?
Vérifiez si la pression des pneus ou la tension des chenilles sont constantes, si le système de freinage présente une traînée unilatérale ou si le système de transmission présente un dysfonctionnement.
6. COMMENT RÉGLER UNE TEMPÉRATURE EXCESSIVE DE L’EAU ?
Vérifiez le niveau du liquide de refroidissement, nettoyez le radiateur, inspectez le fonctionnement de la pompe à eau et du thermostat et éliminez les débris de l'extérieur du radiateur.
