Ознайомлення з продуктом

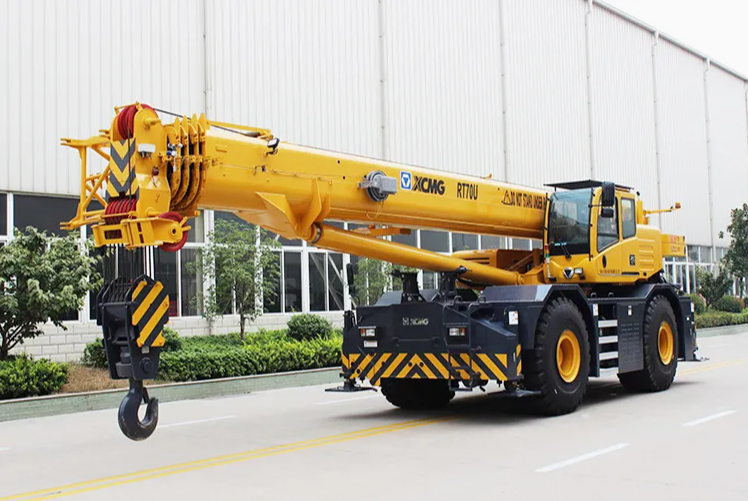

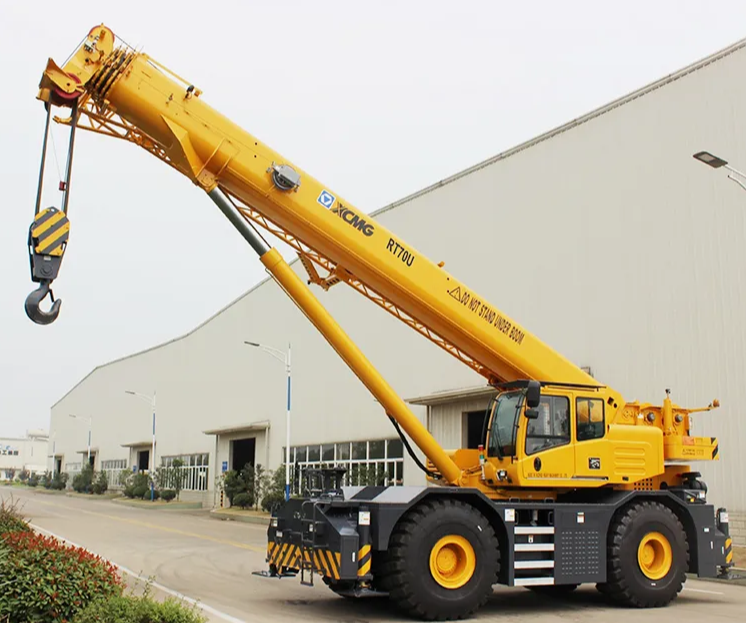

RT70U — це 70-тонний позашляховий шинний кран. Він оснащений двовісним важким шасі з конфігураціями приводу 4×2 і 4×4 і чотирма режимами керування. Завдяки мінімальному радіусу повороту лише 6,1 метра та максимальному переходу на підйом 65%, він забезпечує виняткову маневреність, що робить його придатним для складних умов експлуатації на нафтових родовищах, шахтах, а також при будівництві доріг і мостів.
Перевага продукту
RT70U підходить для підйому в нафтопромислах, шахтах, будівництві доріг і мостів тощо. Спеціалізована енергозберігаюча гідравлічна система. Гідротрансформатор з функцією блокування має характеристики великого крутного моменту на низьких швидкостях і високої ефективності на високих швидкостях. Підйомна система керування для вільного падіння без додаткового живлення.
Два типи руху 4×2 і 4×4 застосовуються з функцією руху вперед і назад. Чотири режими кермування приймаються, і мін. радіус повороту становить 19,9 футів із кращою адаптованістю робочого місця. Кран розроблено відповідно до стандартів безпеки Європи, Північної Америки та Китаю для оптимального активного захисту. Телескопічна система з подвійним циліндром і тросами, стабільна та надійна. 5-секційна стріла 141,7 футів і стріла 57,4 футів із широким робочим діапазоном.
Технічні параметри
|
Пункт
|
одиниця
|
Параметр
|
|
Довжина всього транспортного засобу
|
мм
|
13135
|
|
Ширина всього транспортного засобу
|
мм
|
3180
|
|
Висота всього транспортного засобу
|
мм
|
3750
|
|
Колісна база
|
мм
|
4000
|
|
Колісний трек
|
мм
|
2400
|
|
Повна маса автомобіля під час водіння
|
кг
|
49065
|
|
Навантаження на вісь
|
кг
|
(Передня вісь) 25032/(Задня вісь) 24033
|
|
Номінальна потужність двигуна
|
кВт/(об/хв)
|
194
|
|
Максимальний крутний момент двигуна
|
Нм/(об/хв)
|
987
|
|
Максимальна швидкість руху
|
км/год
|
25
|
|
Мінімальна швидкість руху
|
км/год
|
2
|
Використання продукту
1. Добування корисних копалин
Ідеально підходить для підйому та транспортування великих блоків руди, кам’яних матеріалів, компонентів важкого обладнання та встановлення трубопроводів у шахтах і кар’єрах. Його міцне шасі та потужна здатність до бездоріжжя (максимальний підйом 65%) у поєднанні зі спеціальними шинами для бездоріжжя та блокуванням диференціала проти ковзання легко справляються з нерівною та складною місцевістю.
2. Будівництво нафтопромислової та енергетичної бази
Використовується на нафтопромислових та енергетичних проектах для встановлення обладнання, транспортування труб і підтримки технічного обслуговування. Три режими роботи — з опорою на аутригери, з опорою на шини та з переміщенням вантажу — гнучко адаптуються до різноманітних вимог будівельного майданчика.

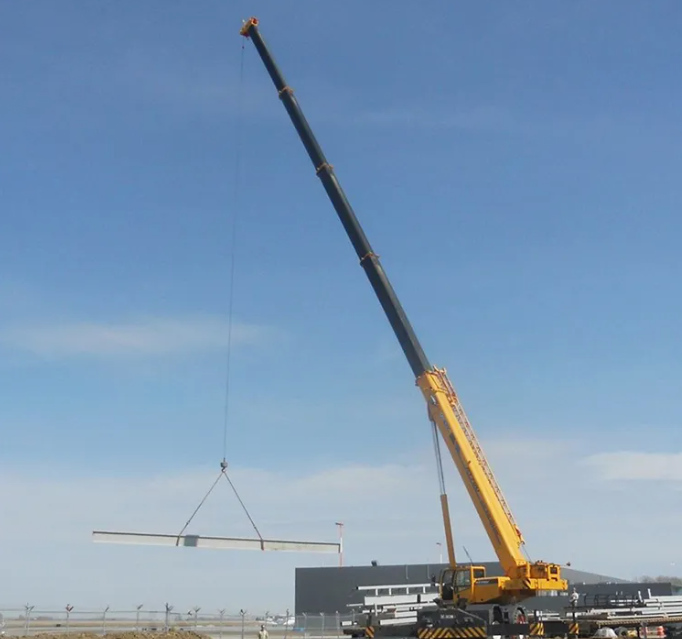

3. Будівництво доріг, мостів та інфраструктури
Широко використовується на будівельних майданчиках доріг і мостів для підйому збірних компонентів, сталі та інших будівельних матеріалів. Його розширена конфігурація стріли (основна стріла + стріла досягає до 58,1 метра) забезпечує чудовий робочий діапазон, ефективно охоплюючи звичайні робочі поверхні.
4. Портові термінали та обслуговування великих суден
У портах і на великих верфях він ефективно виконує завантаження, розвантаження та перенесення важких вантажів, обладнання та матеріалів. Його маневреність (максимальна швидкість 35 км/год) і можливість повного повороту підвищують ефективність роботи.
5. Логістика великого складування та реагування на надзвичайні ситуації
На великих складських базах і в логістичних центрах він ефективно справляється із завантаженням/розвантаженням важких вантажів. Його відмінна стабільність (виносні опори Н-типу) і надійна безперервна робота (підтверджена 4000 км пробігу та 10 000 циклів підйому) також відповідають вимогам екстреного реагування.
Інструкція з експлуатації продукту
Експлуатація RT70U повинна суворо відповідати нормам. Перед початком роботи переконайтеся, що виносні опори повністю висунуті та спираються на тверду рівну землю. Контролюйте обмежувач крутного моменту під час роботи; перевантаження суворо заборонено. Плавно керуйте рухами стріли за допомогою консолі керування, враховуючи її максимальну здатність до 65% підйому для бездоріжжя на складній місцевості. Призначте спеціальну сигнальну особу під час підйомних операцій, щоб переконатися, що вантаж надійно закріплений і вільний від персоналу. Після роботи повністю втягніть і закріпіть стрілу, а також виконуйте регулярне технічне обслуговування. Оператори повинні бути сертифіковані.
FAQ
1. ЩО РОБИТИ, ЯКЩО ОБЛАДНАННЯ РАПТОВО ВТРАТИТЬ ЖИВЛЕННЯ?
Негайно плавно зупиніть машину. Перевірте систему подачі палива, гідравлічну систему та електричну систему. Перезапускайте лише після усунення проблеми.
2. ЯК ПРАВИЛЬНО ЗБЕРІГАТИ ОБЛАДНАННЯ?
Очистіть обладнання, заповніть паливний бак, злийте воду з радіатора, нанесіть антикорозійний захист на відкриті металеві частини та запускайте двигун раз на місяць.
3. ЯК ВИРІШИТИ АВТОМАТИЧНЕ ОПУЩЕННЯ СТРІЛИ НА ЕКСКАВАТОРІ?
Огляньте ущільнювачі циліндрів стріли на наявність пошкоджень і перевірте роботу утримуючого клапана. Замініть ущільнення циліндрів і відремонтуйте запірний клапан.
4. ЯК ВИРІШИТИ СЛАБКУ ЕФЕКТИВНІСТЬ ПОДОРОЖІВ?
Перевірте рівень трансмісійного масла та перевірте зчеплення або гідротрансформатор на наявність несправностей. Долийте трансмісійне масло та відремонтуйте систему приводу.
5. ЩО РОБИТИ, ЯКЩО ДВИГУН ВАЖКО ЗАВОДИТЬСЯ?
Рішення: Перевірте рівень заряду акумулятора, перевірте роботу стартера та перевірте паливну систему на наявність повітря. Перезарядіть або замініть акумулятор, перевірте ланцюг стартера та видаліть повітря з паливної системи.
6. ЩО ПРИЧИНА НАДЗИМОВОГО ШУМУ В ГІДРАВЛІЧНІЙ СИСТЕМІ?
Як правило, через недостатню кількість гідравлічної рідини, погіршення якості масла, засмічення фільтра всмоктування або потрапляння повітря в гідравлічний насос. Перевірте рівень рідини, замініть гідравлічне масло та фільтр, усуньте витік повітря у впускних лініях.
