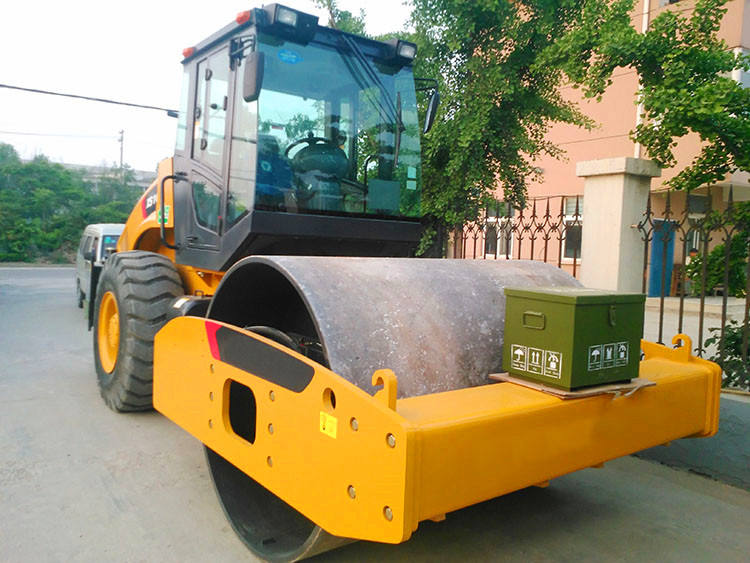

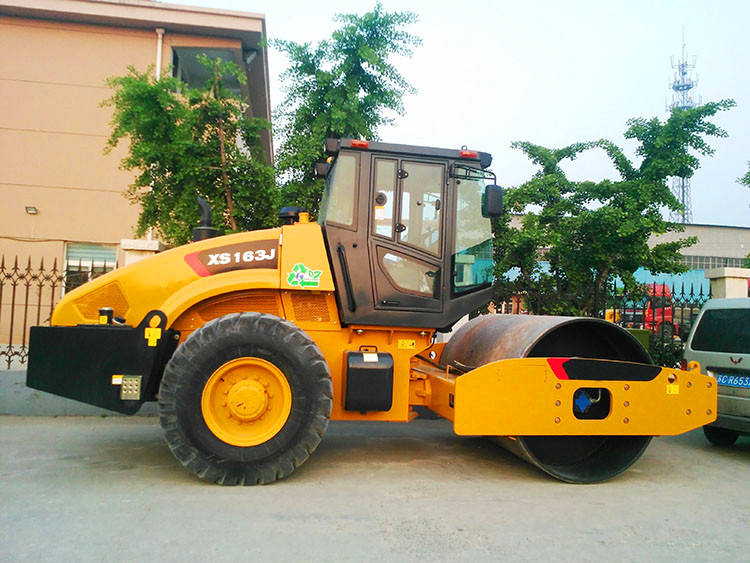

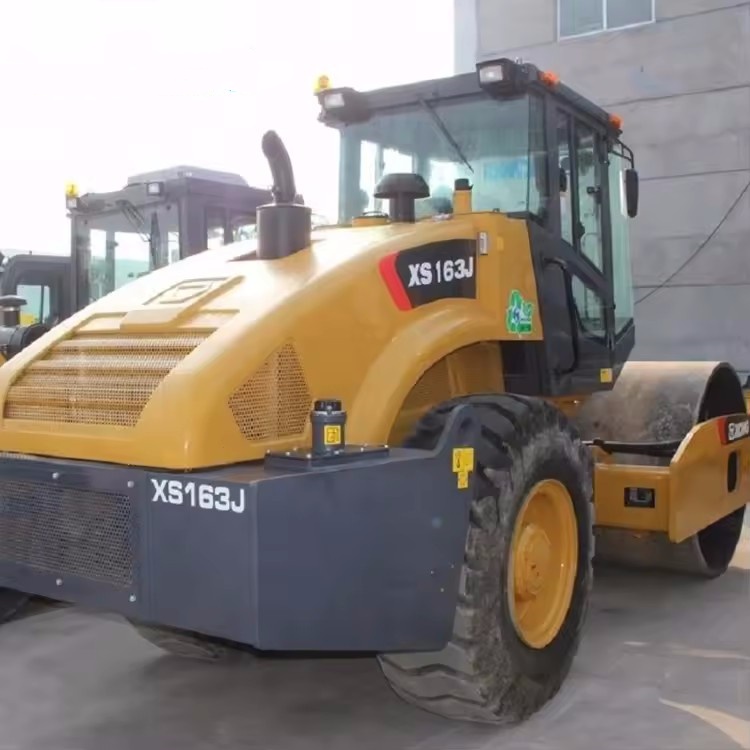

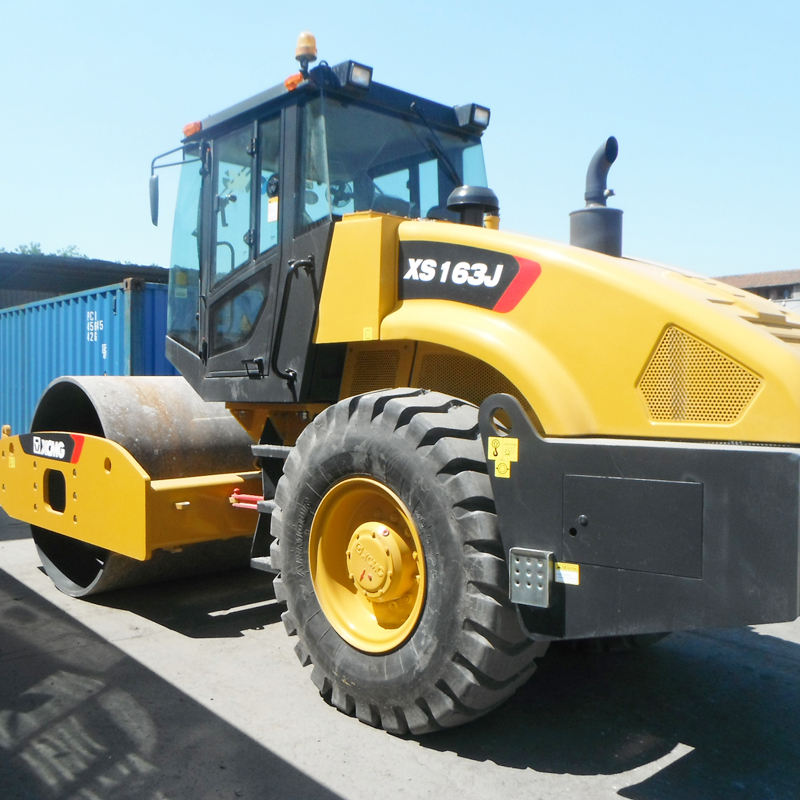

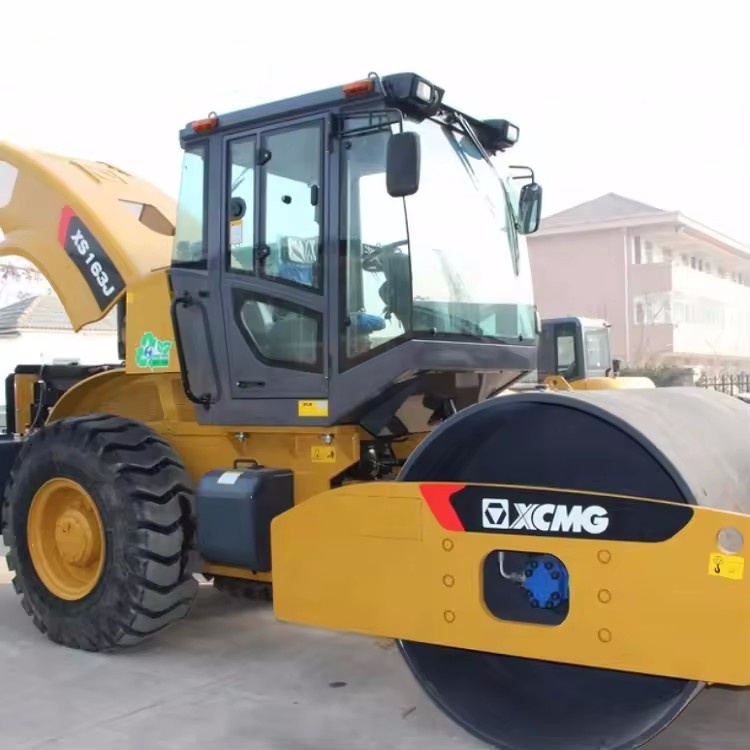

XS163J
| Miqdori: | |
|---|---|
|
Element
|
Birlik
|
XS163J
|
||
|
Xizmat massasi
|
kg
|
16000
|
||
|
Haydash g'ildiragining taqsimlangan massasi
|
kg
|
8000
|
||
|
Vibratsiyali g'ildirakning taqsimlangan massasi
|
kg
|
8000
|
||
|
Statik chiziq yuki
|
N/sm
|
376
|
||
|
Vibratsiya chastotasi
|
Hz
|
28/33
|
||
|
Nazariy amplituda
|
mm
|
1,9/0,95
|
||
|
Qiziqarli kuch
|
kN
|
290/200
|
||
|
Tezlik diapazoni
|
Oldinga
|
I
|
km/soat
|
2.85
|
|
II
|
km/soat
|
5.08
|
||
|
III
|
km/soat
|
11.17
|
||
|
Orqaga
|
I
|
km/soat
|
2.88
|
|
|
II
|
km/soat
|
5.02
|
||
|
G'ildirak bazasi
|
mm
|
3076
|
||
|
Siqilish kengligi
|
mm
|
2130
|
||
|
Nazariy darajalilik
|
%
|
30
|
||
|
Minimal burilish radiusi
|
mm
|
6800
|
||
|
Vibratsiyali g'ildirakning diametri
|
mm
|
1523
|
||
|
Minimal erni tozalash
|
mm
|
440
|
||
|
Dvigatel
|
Model
|
SC4H140.1G2
|
||
|
Nominal tezlik
|
r/min
|
1800
|
||
|
Nominal quvvat
|
kVt
|
103
|
||
|
Umumiy o'lcham (uzunlik x kenglik x balandlik)
|
mm
|
6150*2300*32
|
||
( 16 tonnalik tebranish tsilindrni Model LT216B) asfalt qoplamasi loyihalari uchun maxsus ishlab chiqilgan bo'lib, 1,8/0,9 mm amplituda (asfalt haroratiga mos ravishda sozlanishi) va 30 Gts tebranish chastotasiga ega bo'lib , egiluvchan materiallarning asfalt tuzilishiga zarar bermasdan zich siqilishini ta'minlaydi. bilan 180kN qo'zg'alish kuchi va old va orqa barabanlar o'rtasida 50:50 statik og'irlik taqsimoti u butun qoplama kengligi bo'ylab bir xil siqishni kafolatlaydi va notekis zichlik tufayli asfaltning yorilishi xavfini kamaytiradi. Mashinaning baraban yuzasi yuqori haroratda (120-160 ℃) yotqizish paytida issiq asfaltning yopishib qolishiga yo'l qo'ymaslik uchun maxsus yopishtiruvchi qoplama bilan ishlanadi.
Asfalt-do'st dizayn : Sirtning shikastlanishiga yo'l qo'ymaslik uchun sozlanishi tebranish intensivligi (3 daraja); yupqa asfalt qatlamlarini (≤50mm) yotqizishda agregatning maydalanishini oldini olish uchun past intensivlik rejimi (0,9 mm amplituda) qo'llaniladi.
To'g'ri ishlash : bo'g'imli ramka (burilish burchagi ± 35 °) va gidravlik boshqaruv tizimi, egri yo'l uchastkalarida silliq burilishni ta'minlaydi; rulning sezgirligi operatorning odatlariga ko'ra sozlanishi mumkin.
Yoqilg'i samaradorligi : optimallashtirilgan yonish tizimiga ega 140 kVt dvigatel (Evro 5 emissiya standartlariga javob beradi); Dvigatelning yukni sezish funktsiyasi ish sharoitlariga qarab yonilg'i ta'minotini moslashtiradi, yoqilg'i sarfini 10-12L / soatgacha kamaytiradi.
Iqlimga moslashish : Sovuq havoda asfaltlash uchun ixtiyoriy isitish tizimi (harorat 5℃ dan past); isitish tizimi 30 daqiqa ichida baraban haroratini 40 ℃ ga ko'tarishi mumkin, bu esa sovuq barabanlarning asfaltni juda tez sovishini oldini oladi va siqilish sifatiga ta'sir qiladi.
Shahar yo'llarini asfalt yotqizish (asosiy yo'llar va yordamchi yo'llar), aeroportning uchish-qo'nish yo'lagini qurish (samolyotning uchish va qo'nish uchun tekisligini ta'minlash) va to'xtash joyini qoplash (masalan, savdo majmuasi va ofis binolari to'xtash joylari) uchun ideal. U turli xil asfalt materiallariga, jumladan o'zgartirilgan asfaltga (ko'p harakatlanuvchi yo'llarda qo'llaniladi) va rezina asfaltga (shovqinni kamaytiradigan shahar yo'llarida qo'llaniladi) mos keladi. Bundan tashqari, u yuqori tezlikda harakatlanuvchi temir yo'l stantsiyasining kvadrat qoplamasi va logistika parki to'xtash joyini qurish uchun javob beradi, bu erda qattiq yulka tekisligi va zichlik talablari talab qilinadi.
Savol: Statik chiziqli yuk nima?
Javob: 450N/mm , bir xil siqishni ta'minlaydi - baraban yuzasining har bir kvadrat santimetri asfaltga doimiy bosim o'tkazadi, bu esa mahalliy kam siqilishni oldini oladi.
Savol: Shlangi qochqinlarni qanday hal qilish kerak?
Javob: Zararlangan muhrlarni zudlik bilan almashtiring (moslikni ta'minlash uchun asl ishlab chiqaruvchi muhrlardan foydalaning); shlang ulanishlarini bo'shashmaslik uchun tekshiring va ularni moment kaliti bilan torting (moment qiymati: 25-30 N · m); ta'mirdan so'ng, gidravlik tizim bosimini 18MPa standartlarga javob berishini tasdiqlash uchun sinab ko'ring.
Savol: Barabanning xizmat qilish muddati qanday?
Javob: Oddiy ish sharoitida (asfalt qoplamasi) taxminan 8000 ish soati; agar mashina tez-tez shag'al bilan qo'pol yuzalarda ishlayotgan bo'lsa, xizmat muddati 6000 soatgacha qisqartirilishi mumkin - baraban yuzasini chizish uchun muntazam ravishda tekshiring va agar kerak bo'lsa, ularni payvandlash bilan tuzating.
